INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 149 b. 因为在电路板影像中元件被贴装了，所以 需要编辑检查 Job 数据，使得能够检出。 请参照以下。 · ?6.3.5 元件数据的编辑 ? · ?6.3.6 查找线设定 ? · ?6.3.7 示教数据编辑设定 ? 3. 元件的外形或引脚的影像不鲜明时，进行 照明的切换，检查结果有可能稳定。 备注 )关于照明的切换，请参照 ?6.3.3 照明的切换和影像编辑…
6. IH1 控制器的运用 INS-IH1-4.0S
148 IH1 使用说明书

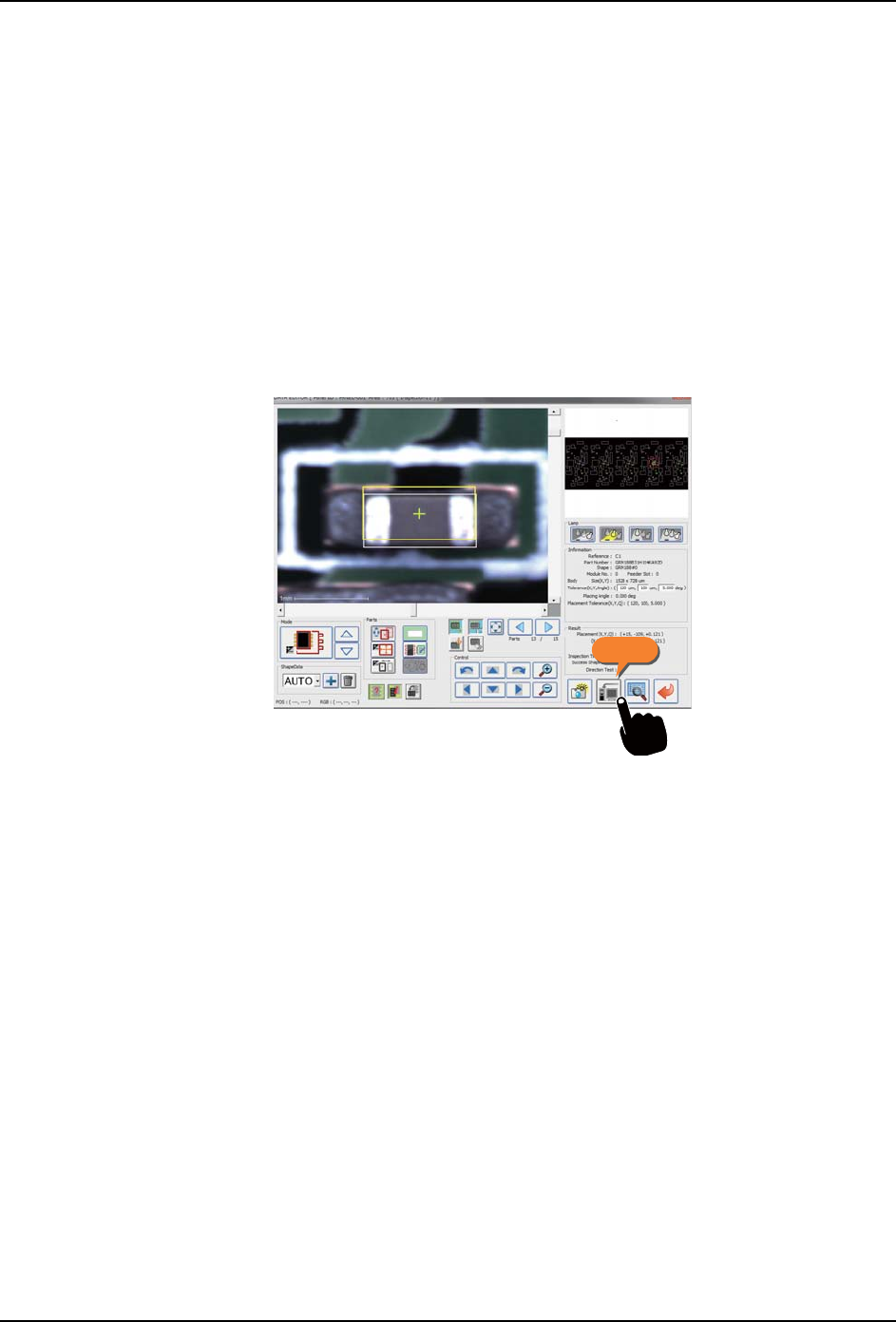

2. 请按下 [ 指定元件编辑 ] 按钮。
3. 显示检查数据编辑画面。
编辑检查数据

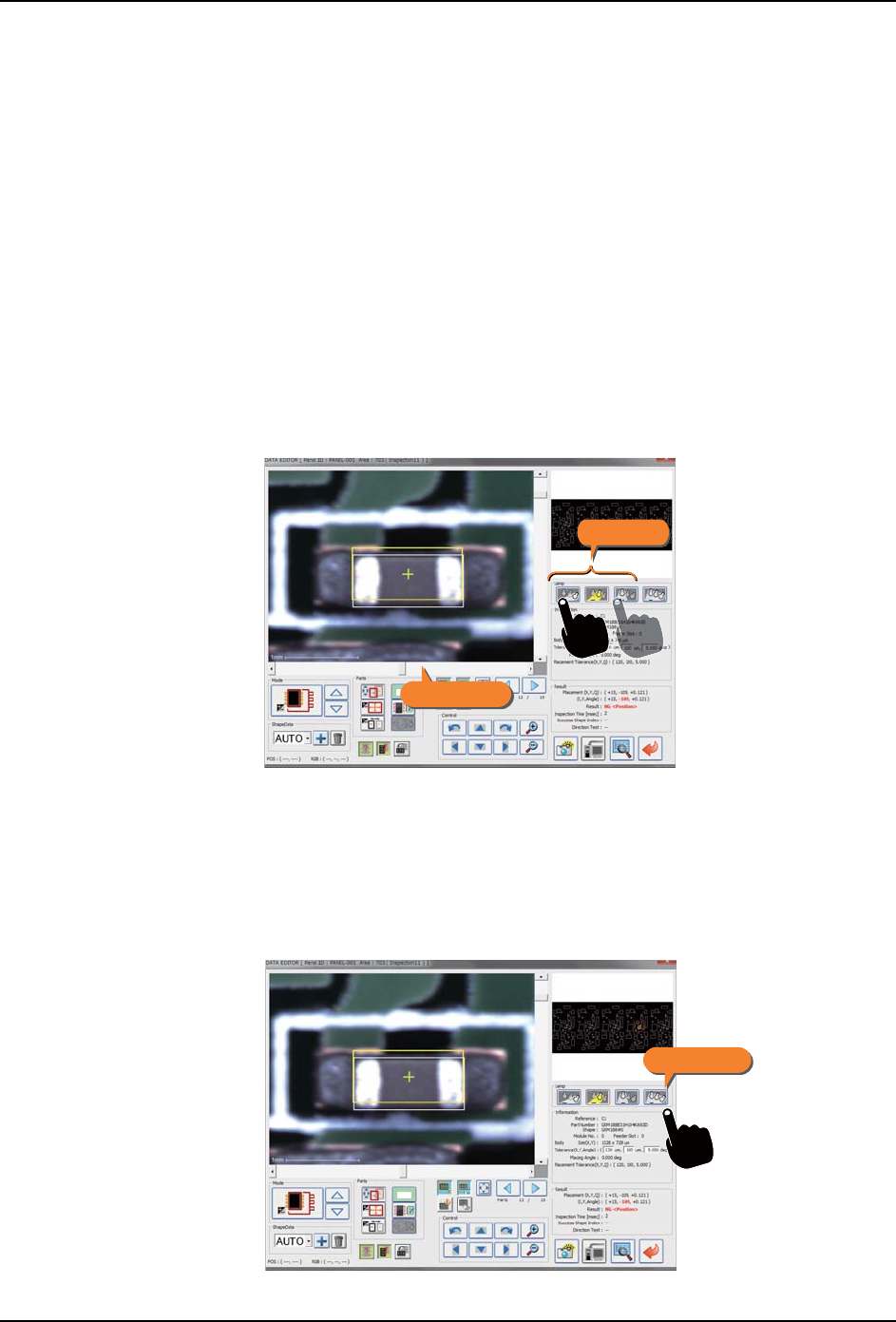

1. 请通过 [ 元件切换 ] 按钮选择错误元件，
2. 确认检查结果。
a. 此例，X、Y 的显示为 [-]，Result 为 [NG<Position>]。这种情况表示在元件位置检
查中不能检出元件。
01NST-1564Sa
Edit specified parts
01NST-1565Eb
01NST-1566Sb
ܗӊߛᤶ
Ẕᶹ㒧ᵰ
01NST-1248Ea
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 149
b. 因为在电路板影像中元件被贴装了，所以需要编辑检查 Job 数据，使得能够检出。
请参照以下。
·?6.3.5 元件数据的编辑 ?
·?6.3.6 查找线设定 ?
·?6.3.7 示教数据编辑设定 ?
3. 元件的外形或引脚的影像不鲜明时，进行照明的切换，检查结果有可能稳定。
备注 )关于照明的切换，请参照
?6.3.3
照明的切换和影像编辑
?
。
4. 请通过 [ 测试执行 ] 按钮，确认使用编辑后的数据是否能够正确地检出。
备注 )关于测试执行，请参照
?6.3.4
测试执行
?
。
5. 如果确认了所有的元件都能够正确地检出，请按下 [ 保存 ] 按钮。
01NST-1567Sb
ֱᄬ
6. IH1 控制器的运用 INS-IH1-4.0S
150 IH1 使用说明书
6.3.3 照明的切换和影像编辑
编辑检查数据时，通过切换 IH1 工作头的照射，影像变得鲜明，能够提高检查的精度。
照明的切换
能够从以下的 3 种类型中选择检查时的照明。请选择元件的外形和引脚被鲜明地显示的照
明。
·侧射下层照明
·侧射上层照明
·俯射照明
备注 )检查时的照明按照外形数据单位进行切换。
正在显示检查数据编辑画面的时候，如果进行照明切换，就会显示根据所选择照明的电路板
影像。
备注 )切换照明后，请按下 [ 测试执行 ] 按钮确认处理结果。
影像编辑
使用任何一种照明，检出结果也不稳定时，通过影像编辑有可能提高检出精度。
1. 请通过照明切换按钮，选择 [ 影像编辑 ]。
01NST-1251Sb
✻ᯢߛᤶ
⬉䏃ᵓᕅڣ
01NST-1568Sa
ᕅڣ㓪䕥
