4. Job 的设定 INS-IH1-4.0S
78 IH1 使用说明书
4.4 制限事項
4.4.1 异物检查区域数
在 IH1 检查时，可能设定、检查的异物检查区域数是有上限的。
传送超过上述记载的异物检区域数的 Job 到 IH1 的时候，在搬运完正常电路板后，异物检
查的检测器 （" 5.3.1 主画面的构成和操作 " 参照。）仍然显示无效时，无法开始异物检查。

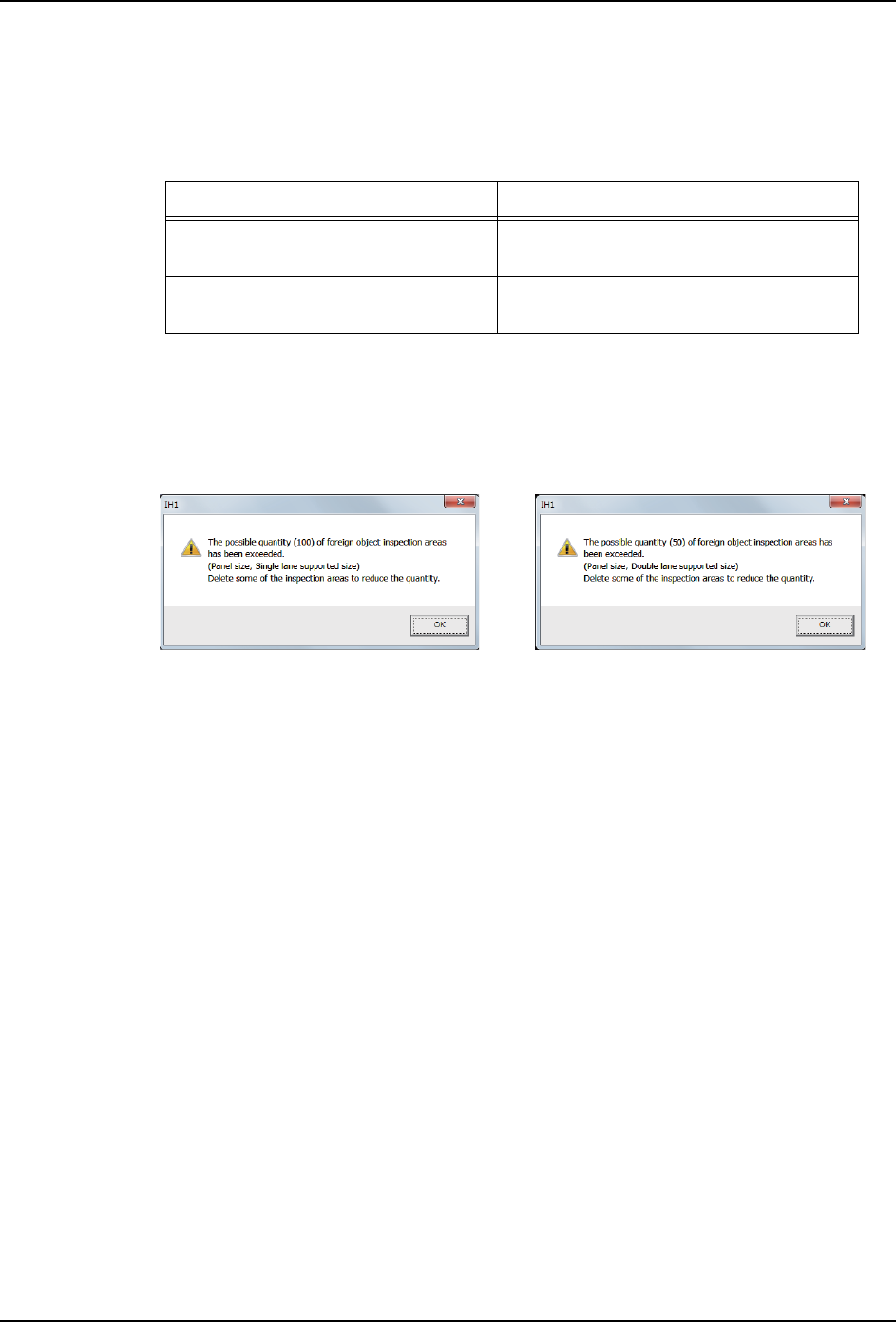

此时，在搬运完电路板后，自动显示编辑画面以及如下所示的错误信息。
处理方法是，请在设定异物检查区域的编辑框内删除异物检查领域，减少异物检查区域数。
在变为区域数之内后，检测器显示为有效。
请如果不需要异物检查，请在 Flexa 或者 IH1 上设定 Job 的异物检查栏为 OFF。
条件 制限
电路板宽度 （W）（Y 轴方向）为
280mm 以上的单通道尺寸的电路板
可以设定到 100 区域为止的异物检查
电路板宽度 （W）（Y 轴方向）为不
满 280mm 的双通道尺寸的电路板。
可以设定到 50 区域为止的异物检查
01NST-2708S
ঋ䙐䚉ተሮ ਂ䙐䚉ተሮ
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 79
5. 基本操作
5.1 IH1 工作头的安装和卸下
请按照其他的贴装工作头的相同方法，进行 IH1 工作头的安装和卸下。有关详细内容，请参
照各机器的[机械手册]。

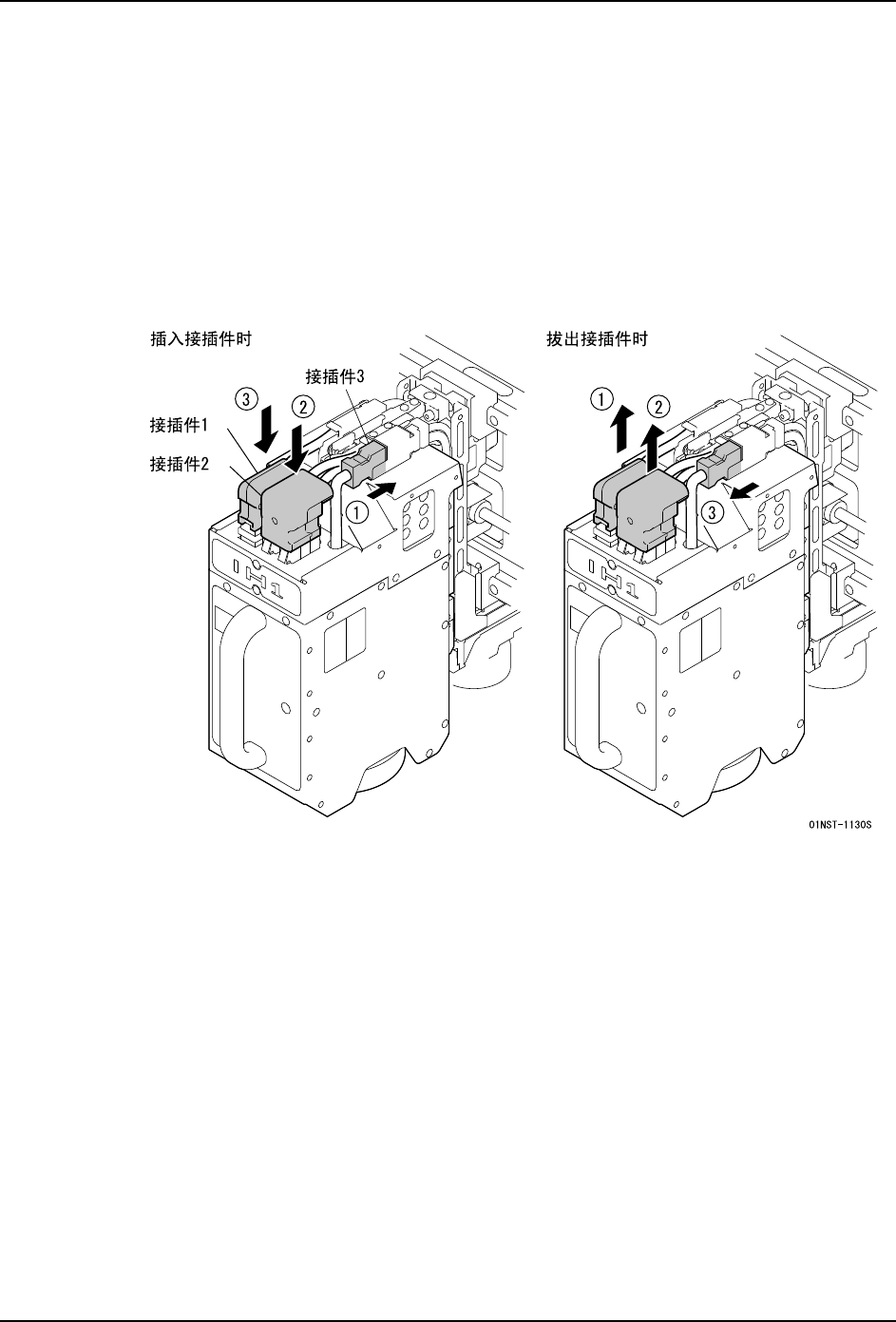

但是，在连接或拆除 IH1 工作头的导线接插件时，请按照以下的顺序进行作业。
·在连接导线接插件时，请按照接插件 3、接插件 2 和接插件 1 的顺序进行连接。
·在拆除导线接插件时，请按照接插件 1、接插件 2 和接插件 3 的顺序进行拆除。
5. 基本操作 INS-IH1-4.0S
80 IH1 使用说明书
5.2 IH1 控制器的安装和卸下
5.2.1 作业时的注意事项
a. 在安装了 IH1 控制器的模组的位置上安装 PCU、MCU 时，请预先从基座上拆下线圈管
部。由于碰到线圈管部，由此不能安装 PCU、MCU。
b. 在安装了 IH1 控制器的模组的位置上安装 PCU 时，请预先将 IH1 控制器的键盘收纳
到 IH1 控制器侧面。
5.2.2 安装和卸下方法

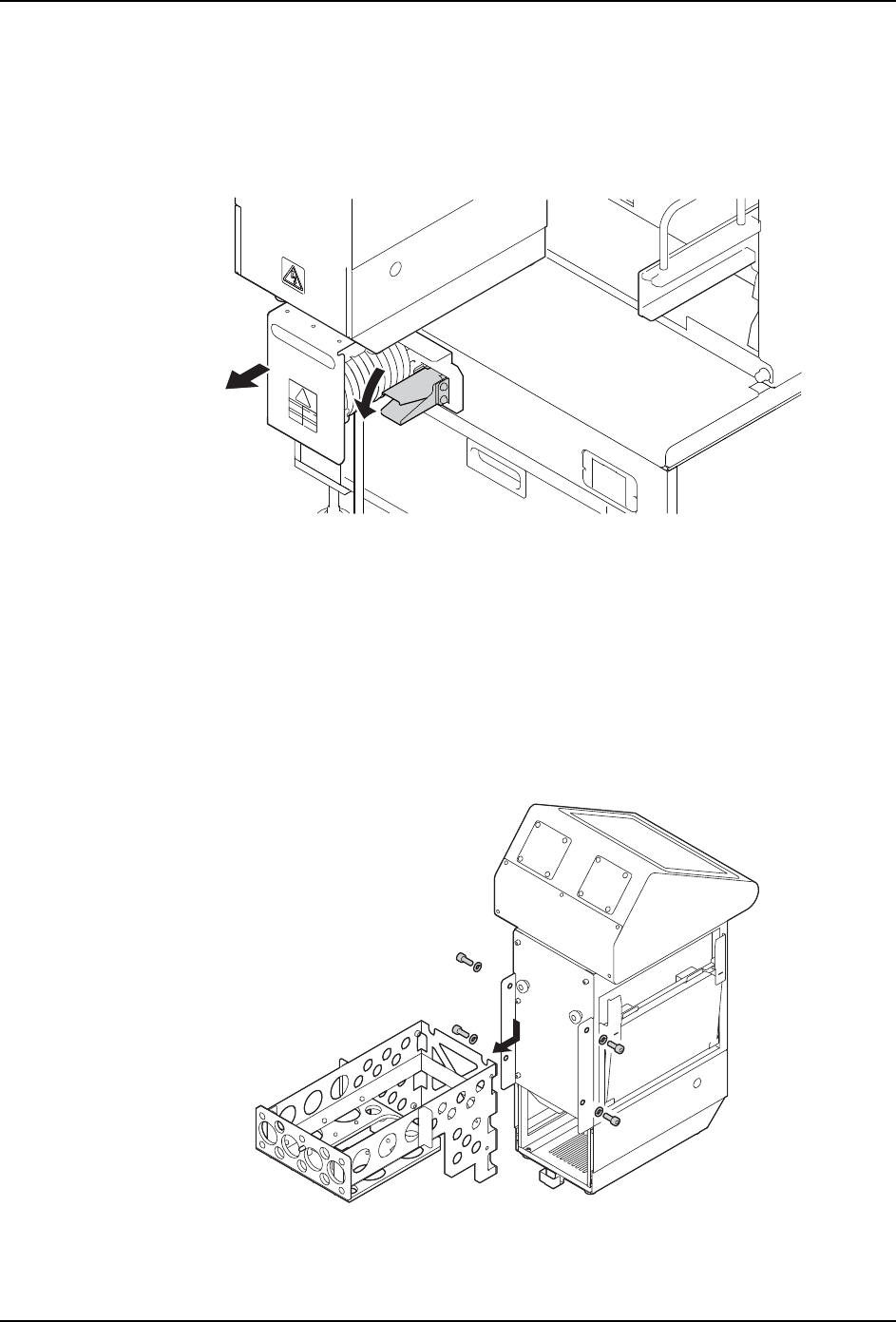

说明将 IH1 控制器安装到料站托架上或从料站托架上将其卸下的方法。作业时，请在将料站
托架放置在 PCU 或者 PSU 上的状态下进行。关于将料站托架安装到机器上或从机器上将其卸
下的方法，请参照各机器的[机械手册]的[基本操作]。
1. 请拆下螺栓 （4 根），从 IH1 控制器的本体上卸下料站托架连接部。
