11. IH1Reporter INS-IH1-4.0S 214 IH1 使用说明书 11.4.4 Line reference false alarm chart (worst 5) 以柱形图显示发生虚报多的 5 种元件。各图形的项目名如下 。 ·项目名：元件参考名 （模组号码 - 供料器料槽号码） ·颜色：柱形图的颜色如下。 备注 )运用了供料器自由 配置、次料站等功能时 ，供料器料槽号码与实际搭载 的料槽位置有 可能不一致。 红色…
INS-IH1-4.0S 11. IH1Reporter
IH1 使用说明书 213

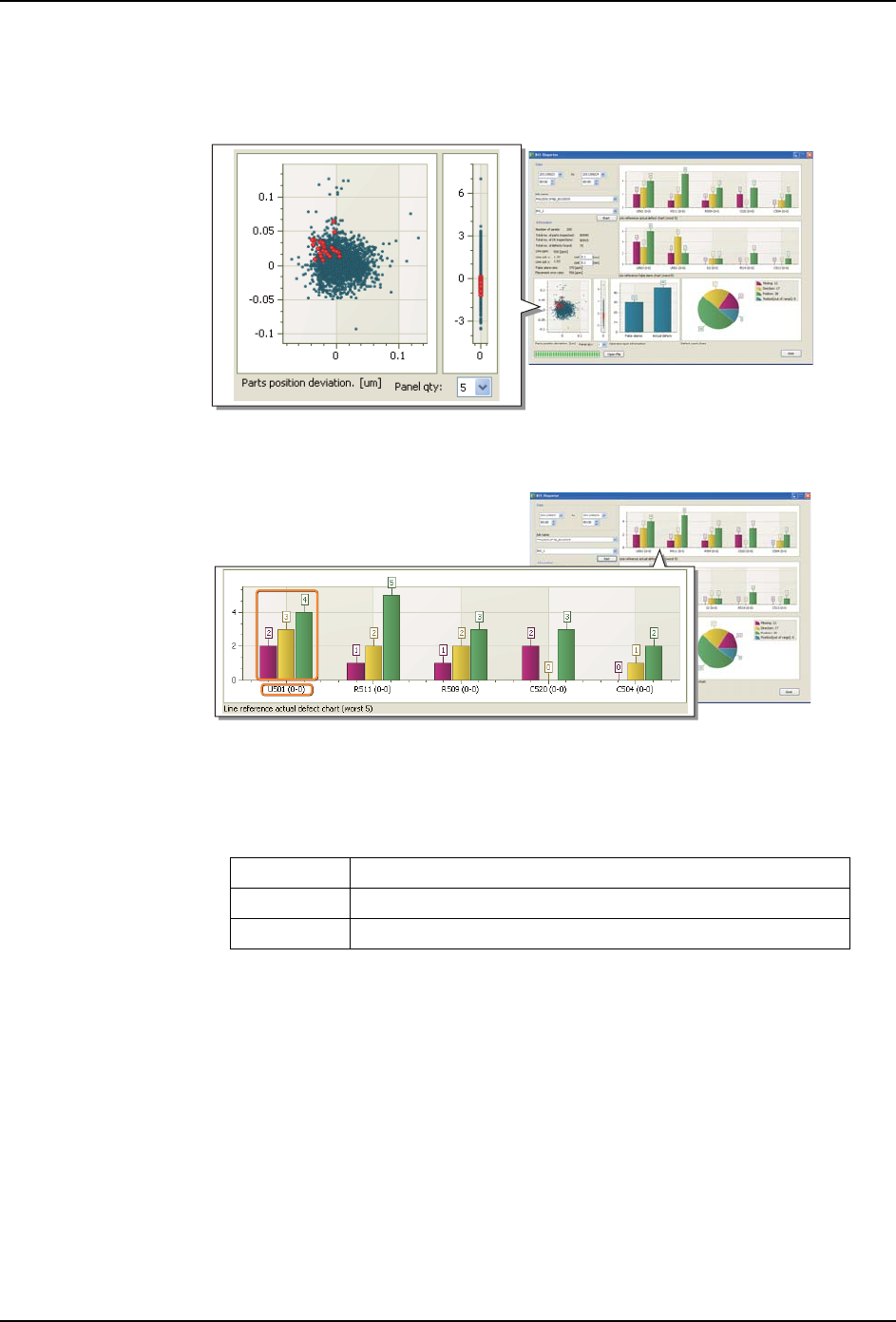

选择元件的高亮度显示
点击 [Line reference actual defect chart] 或者 [Line reference false alarm chart]
内的柱形图，所选择的元件参考名的元件数据就会被显示为红色。
11.4.3 Line reference actual defect chart (worst 5)
以柱形图显示发生贴装错误多的 5 种元件。
·项目名：元件参考名 （模组号码 - 供料器料槽号码）
·颜色：柱形图的颜色如下。
备注 )运用了供料器自由配置、次料站等功能时，供料器料槽号码与实际搭载的料槽位置有
可能不一致。
01NST-2061
红色 元件没有被贴装。
黄色 元件的贴装方向错误。
绿色 元件的贴装位置偏移，或者不能识别元件。
01NST-1849a
11. IH1Reporter INS-IH1-4.0S
214 IH1 使用说明书
11.4.4 Line reference false alarm chart (worst 5)
以柱形图显示发生虚报多的 5 种元件。各图形的项目名如下。
·项目名：元件参考名 （模组号码 - 供料器料槽号码）
·颜色：柱形图的颜色如下。
备注 )运用了供料器自由配置、次料站等功能时，供料器料槽号码与实际搭载的料槽位置有
可能不一致。
红色 元件没有被贴装。
黄色 元件的贴装方向错误。
绿色 元件的贴装位置偏移，或者不能识别元件。
01NST-1850a
INS-IH1-4.0S 11. IH1Reporter
IH1 使用说明书 215
11.4.5 Operator input information
对于 IH1 控制器判断为错误的元件，以柱形图显示 IH Client 的操作者的判断结果的统计。
·False alarms：虚报
·False alarms：贴装错误
11.4.6 Defect count chart
以圆形图显示 IH1 控制器判断为错误的元件数和错误内容。
01NST-1851a
Missing 元件没有被贴装。
Direction 元件的贴装方向错误。
Position 元件的贴装位置发生了偏移。
Foreign 检查区域内检测出异物。
Not found 不能识别元件。
01NST-1852a
