4. Job 的设定 INS-IH1-4.0S 64 IH1 使用说明书 *1: 想要变更上面外形的名称时，请解除 [Use Shape Name as Top View Shape Name] 的复选框，使 用 Job SH 2 TVS Converter 进 行变换之前，请在元 件数据的 [Top View Shap e] 中输入外 形数据名。 注意 )在解除了 [Use Shape Name as Top View Shape N…
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 63
4.1.2 将外形数据变换成上面外形数据
使用 Job SH2 TVS Converter，将注册在元件数据的 [Part Shape] 中的外形数据变换成上
面外形数据。

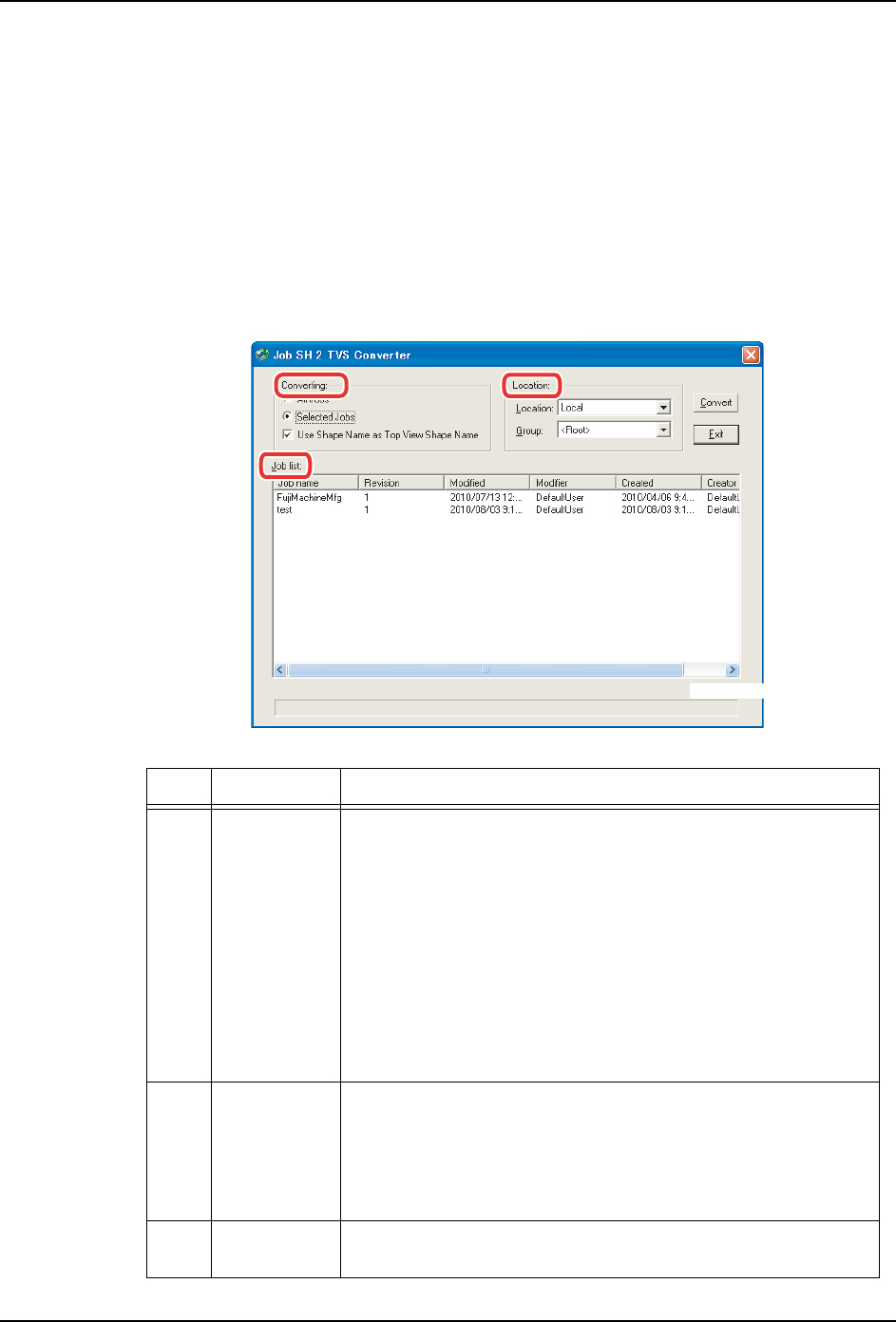

变换方法
1. 启动 Job SH2 TVS Converter。选择 [Start] - [All Programs] -[Fuji Flexa] -
[Convert] - [Job SH 2 TVS Converter]。
2. 请选择作为变换处理对象的 Job。选择项目的详细内容请参照下表。
注意 )作为变换对象的 Job 已经被打开时，变换处理不会被执行。请预先关闭 Job。
记号 区域名 说明
A Converting
指定作为变换处理对象的 Job 的选择范围。
All Jobs：
将所有的 Job 作为对象时选择。
Selected Jobs：
将任意的 Job 作为对象时选择。[Selected Jobs] 被选择后，
[Location:] 就会处于能够选择。
Use Shape Name as Top View Shape Name：
将外形数据变更为上面外形数据时，如果要沿用外形数据的名
称，请选择复选框。*1
B Location 指定作为变换处理对象的 Job 所保存的位置。
Location：选择 Global 或 Local。如果是不使用本地 Job 的
设定，Local 不被显示。
Group：选择 Group 名。
C Job list 指定作为变换处理对象的 Job。
可以选择多个。
A
C
B
01NST-1215a
4. Job 的设定 INS-IH1-4.0S
64 IH1 使用说明书

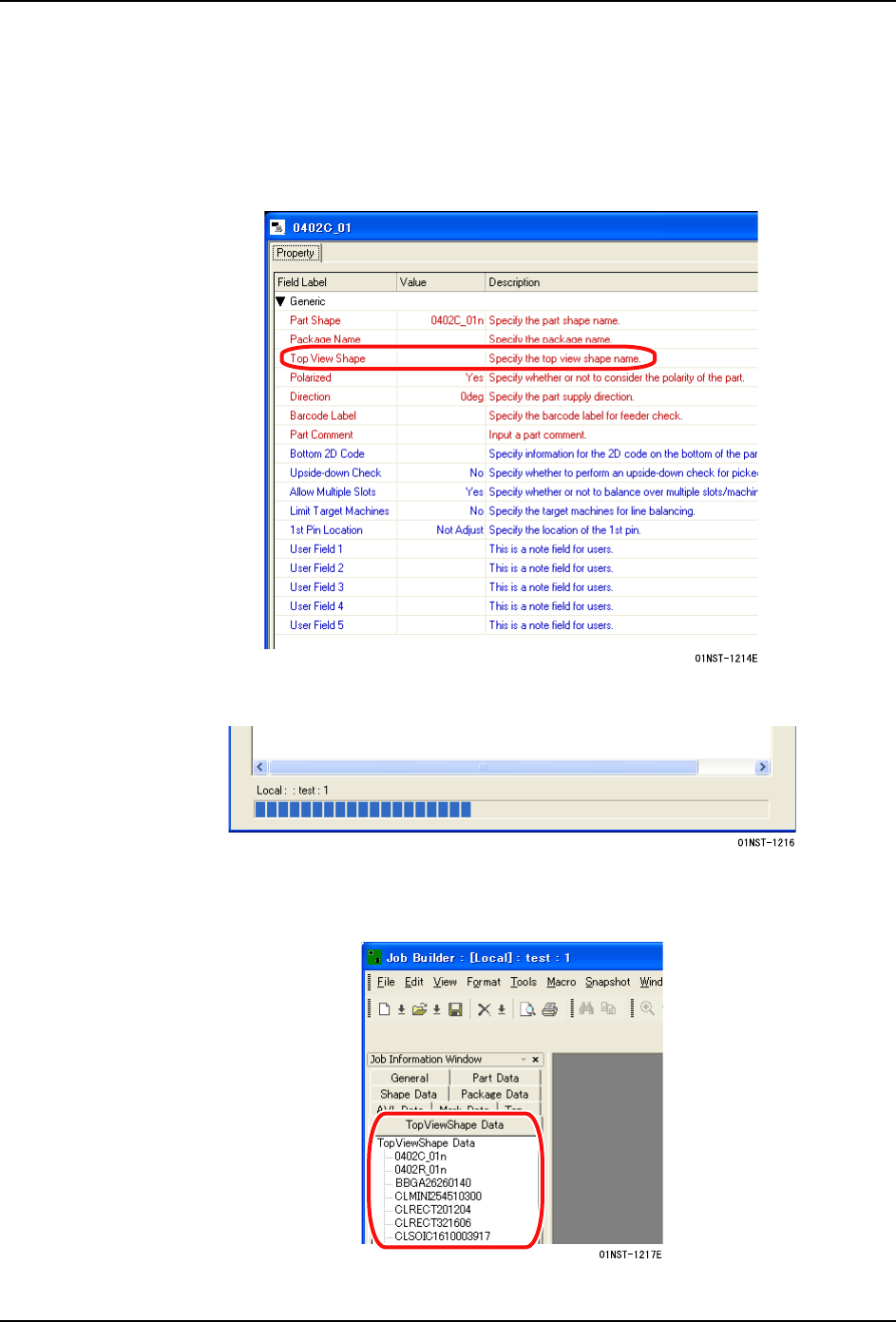

*1: 想要变更上面外形的名称时，请解除 [Use Shape Name as Top View Shape Name]
的复选框，使用 Job SH 2 TVS Converter 进行变换之前，请在元件数据的
[Top View Shape] 中输入外形数据名。
注意 )在解除了 [Use Shape Name as Top View Shape Name] 的复选框的状态下，如果在 [Top
View Shape] 中没有被输入名称，数据不会被变换。
备注 )如果是在 Job 中管理元件数据的设定，请在 Job 内的元件数据中输入上面外形数据。
3. 点击 [Convert]，变换外形数据。变换处理的进展情况被显示在画面下方。
4. 点击 [Exit]，结束 Job SH2 TVS Converter。
备注 )变换后的上面外形数据能够在 Job 信息栏的 [TopViewShape Data] 中进行确认。
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 65
4.2 Job 的创建
创建使用 IH1 工作头进行检查的 Job。
备注 )本手册只记述了与 IH1 有关的操作。通常的 Job 创建方法，请参照 [Fuji Flexa 学习
手册 ]。
4.2.1 Job 创建的限制事项
创建使用了 IH1 的检查模组用的 Job 时，存在以下的限制事项。创建 Job 时请注意以下内容。
·不能进行双模组运用。
·M3-2/M3-3 的检查模组时，基准定位点的能够读取范围和电路板停止位置补正功
能的电路板轮廓的能够检测范围存在限制。
·M3-2/M3-3 的检查模组时，支撑销的能够配置范围存在下图的限制。
·在 IH 搬运轨道的前面不能配置模组搬运轨道。
1676
ঠᨀ䖤䔼䘧
106mm 106mm
510mm
ऩᨀ䖤䔼䘧
106mm 106mm
610mm
(125mm) (125mm)
(125mm) (125mm)
ᰃᷛޚ㒘ᯊⱘ᭄ؐ
1676
ᰃᷛޚ㒘ᯊⱘ᭄ؐ
15
⬉䏃ᵓሎᇌ -33 mm
104.5mm 101mm
276.5
19
(104.5mm)
