6. IH1 控制器的运用 INS-IH1-4.0S
128 IH1 使用说明书
6.1.5 异物检查的区域设定
设定电路板上的异物的检查区域。如果不进行异物检查，则不需要进行此处的设定。另外，
此设定请在结束了贴装电路板的示教后进行。
另外，此处的设定为检查时的基准影像。请使用元件被正确地贴装的电路板。
显示异物检查数据编辑画面
1. 请按下主画面的 [ 数据编辑 ] 按钮。
备注 )如果没有以 ADMINISTRATOR 注册到 IH Server，[ 数据编辑 ] 按钮不被显示。此时，请
按下 [ 注册 ] 按钮，重新注册。
备注 )根据各基准影像的注册状态，[ 基准影像有无状态 ] 的背景色不同。另外，基准影像在
关闭了 IH1 控制器的电源或切换了 Job 后，注册就会被删除，自动注册最初检查的电路
板影像。
2. 显示元件选择画面。请按下 [ 异物检查数据编辑 ] 按钮。
01NST-1234Sa
注册
᭄㓪䕥
01NST-1262S
01NST-1235Sa
ᔸ⢟Ỷḛᮦᦤ㕌䗇
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 129

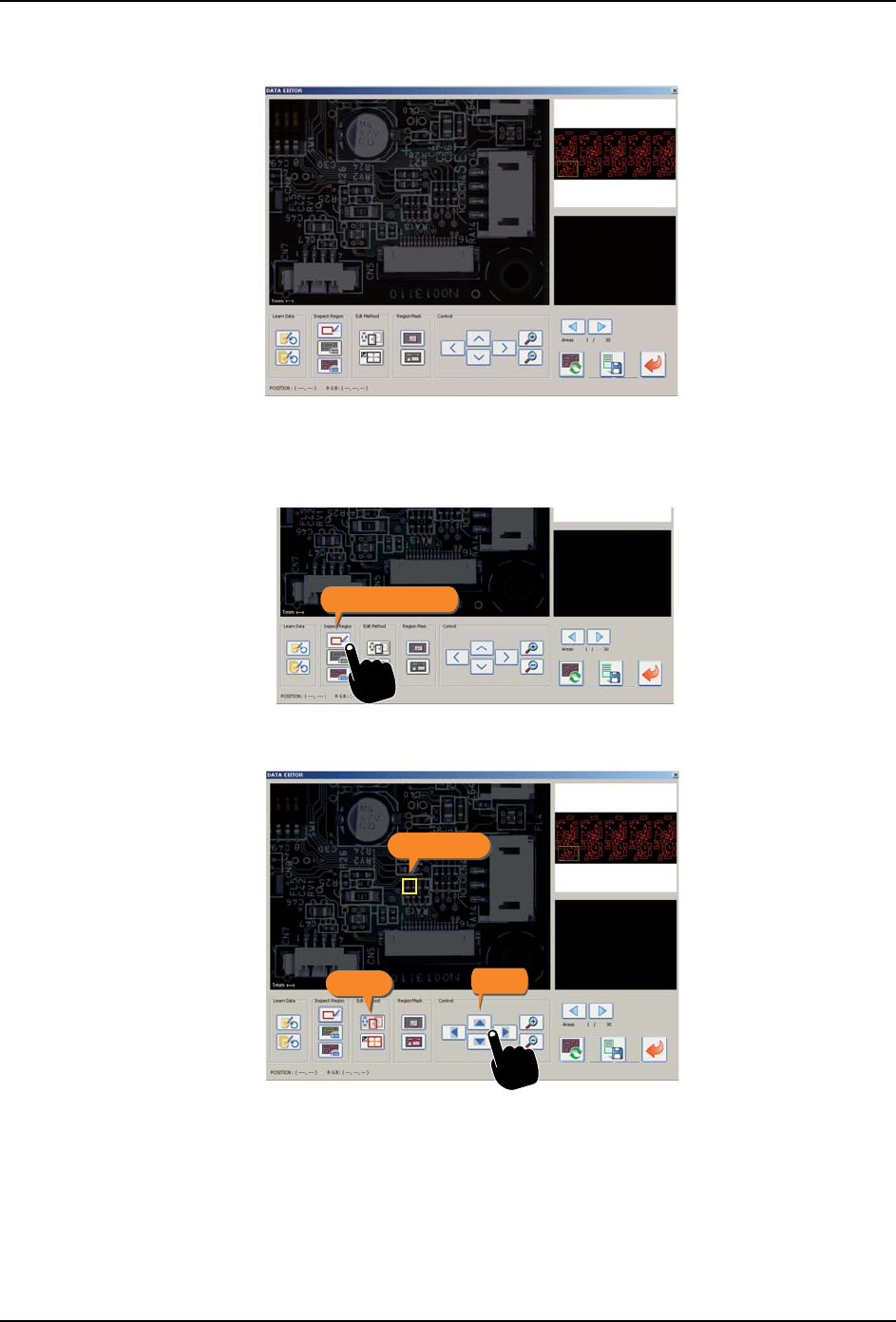

3. 显示异物检查数据编辑画面。
设定异物检查区域
1. 请按下 [ 检查区域创建 ] 按钮。
2. 电路板影像上所显示的矩形为检查区域。通过 [ 操作 ] 按钮，变更矩形的位置或尺寸。
a. 请确认矩形处在选择状态以及 [ 移动 ] 按钮处在被按下的状态。
备注 )所选择的矩形以黄色显示。
b. 使用 [ 操作 ] 按钮，能够上下左右移动所选择的矩形。
01NST-1243Ea
01NST-1236Sa
Ẕᶹऎඳ߯ᓎ
01NST-1237Sa
ⶽᔶ
⿏ࡼ
᪡
6. IH1 控制器的运用 INS-IH1-4.0S
130 IH1 使用说明书
c. 按下 [ 尺寸变更 ] 按钮后，就能够通过 [ 操作 ] 按钮变更矩形的尺寸。
备注 )移动矩形时，请重新返回到移动模式。
3. 如果要增加检查区域时，请按下 [ 检查区域创建 ] 按钮，重复 2. 项。
4. 如果要在显示区域以外的位置设定检查区域，请按下 [ 区域切换 ] 按钮。
备注 )切换电路板影像时，如果在 Job 数据中存在变更，则显示 Job 数据的保存确认信息。
请选择 [OK]。
01NST-1238Sa
᪡
ⶽᔶ
ሎᇌব
01NST-1236Sa
Ẕᶹऎඳ߯ᓎ
01NST-1239Sa
ऎඳߛᤶ
ᰒ⼎ऎඳ
⬉䏃ᵓᕅڣ
01NST-1544E
