INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 151 2. 显示以下的画面。 3. 请选择照明，然后选择 RGB 的色成分。引脚元件时，选择只是引脚部被强调的色成分，引脚元件以外的元件时，选择只是元件主体部被强调的色成分。考虑以下几点进行选择，则能够减少背景色的影响。 ·焊锡带有蓝色时，使用蓝色成分（B）以外。 ·电路板上有红色系的图形时，使用红色成分（R）以外。备注 )选择了色成分后，请…

6. IH1 控制器的运用 INS-IH1-4.0S

150 IH1 使用说明书

6.3.3 照明的切换和影像编辑

编辑检查数据时，通过切换 IH1 工作头的照射，影像变得鲜明，能够提高检查的精度。

照明的切换

能够从以下的 3 种类型中选择检查时的照明。请选择元件的外形和引脚被鲜明地显示的照

明。

·侧射下层照明

·侧射上层照明

·俯射照明

备注 )检查时的照明按照外形数据单位进行切换。

正在显示检查数据编辑画面的时候，如果进行照明切换，就会显示根据所选择照明的电路板

影像。

备注 )切换照明后，请按下 [ 测试执行 ] 按钮确认处理结果。

影像编辑

使用任何一种照明，检出结果也不稳定时，通过影像编辑有可能提高检出精度。

1. 请通过照明切换按钮，选择 [ 影像编辑 ]。

01NST-1251Sb

✻ᯢߛᤶ

⬉䏃ᵓᕅڣ

01NST-1568Sa

ᕅڣ㓪䕥

INS-IH1-4.0S 6. IH1 控制器的运用

IH1 使用说明书 151

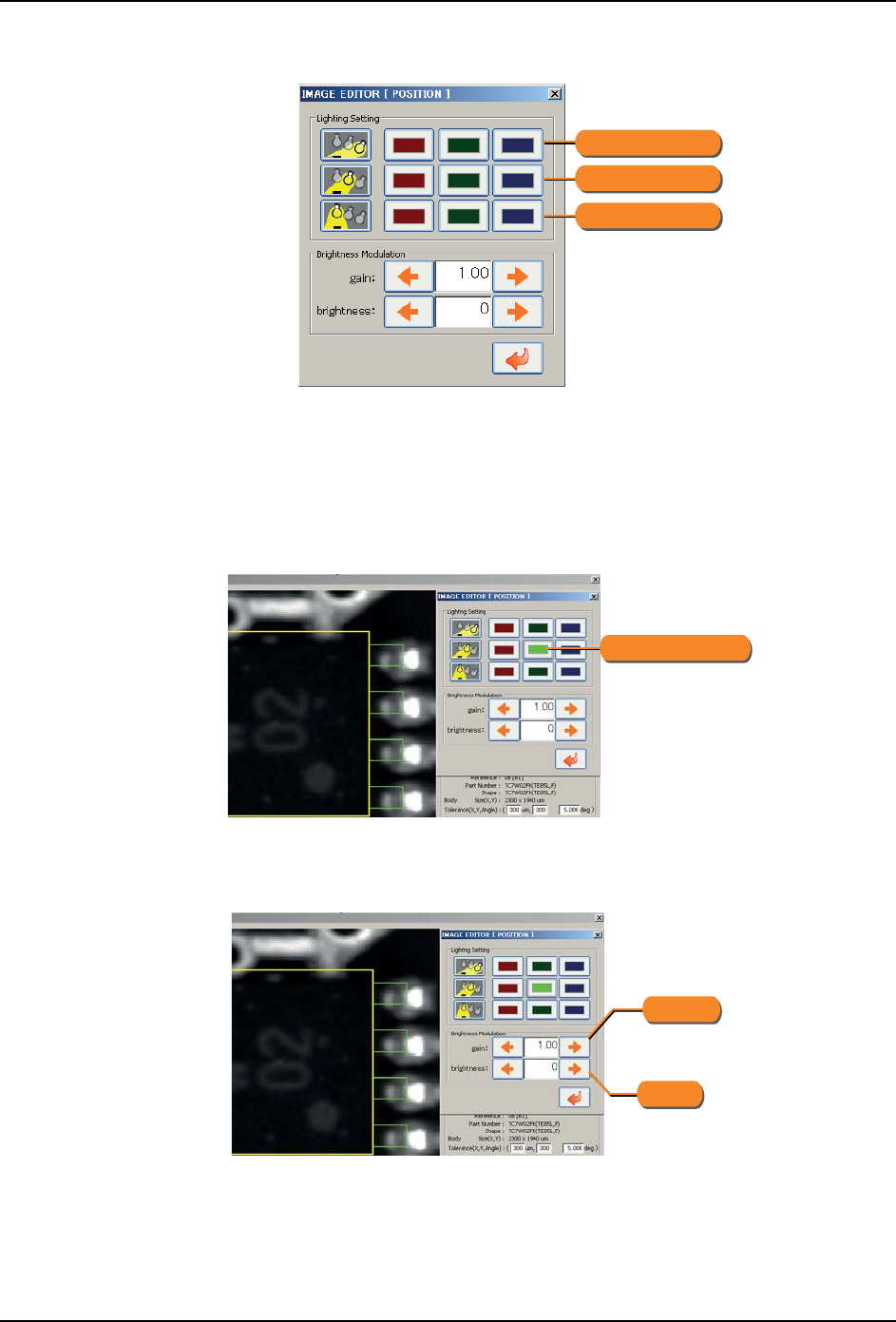

2. 显示以下的画面。

3. 请选择照明，然后选择 RGB 的色成分。引脚元件时，选择只是引脚部被强调的色成分，

引脚元件以外的元件时，选择只是元件主体部被强调的色成分。

考虑以下几点进行选择，则能够减少背景色的影响。

·焊锡带有蓝色时，使用蓝色成分（B）以外。

·电路板上有红色系的图形时，使用红色成分（R）以外。

备注 )选择了色成分后，请按下 [ 测试执行 ] 按钮确认处理结果。

4. 请调整对比度和亮度。增大元件与背景的亮度差，就能够稳定检出。

备注 )选择了色成分后，请按下 [ 测试执行 ] 按钮确认处理结果。

01NST-1569E

ջᇘϟሖ RGB

ջᇘϞሖ RGB

׃ᇘ RGB

01NST-1570E

ջᇘϞሖ (G)

҂♃㸼⼎Փ⫼Ǆ

ℸ໘া䗝ᢽњ˄*˅㓓㡆ˈ

г㛑໳䗝ᢽ໮ϾǄ

01NST-1673E

㣗ೈ: 0 to 255

㣗ೈ: -255 to 255

ᇍ↨ᑺ

҂ᑺ

6. IH1 控制器的运用 INS-IH1-4.0S

152 IH1 使用说明书

6.3.4 测试执行

请进行测试，确认使用编辑后的数据是否能够正确地检出。

1. 请按下 [ 测试执行 ] 按钮。

a. 元件列表处在选择状态（黄色的矩形），只是对该元件进行测试。

b. 如果没有被选择的列表，对所有的元件执行测试。此时，显示以下的确认画面，请

按下 [OK]。

2. 确认电路板整体图的矩形颜色，区分判定结果。

a. 请编辑检查 Job 数据，使得贴装电路板的电路板整体图的所有矩形变成绿色。

b. 另外，对于被判定为 OK 的元件，也请确认位置是否被正确地检出了。电路板影像上

的白色矩形与元件的形状相一致的时候，则被正常地检出了。

红色矩形 NG 判定

绿色矩形 OK 判定

01NST-1246Sb

ⶽᔶ

⌟䆩

01NST-1249E

01NST-1250Sb

白色矩形

电路板整体图
