6.4 跟踪数据的取得
发生不正常或故障时，为了分析这些，建议取得跟踪数据。
另外，跟踪数据的取得由 IH Server 的 PC 进行。

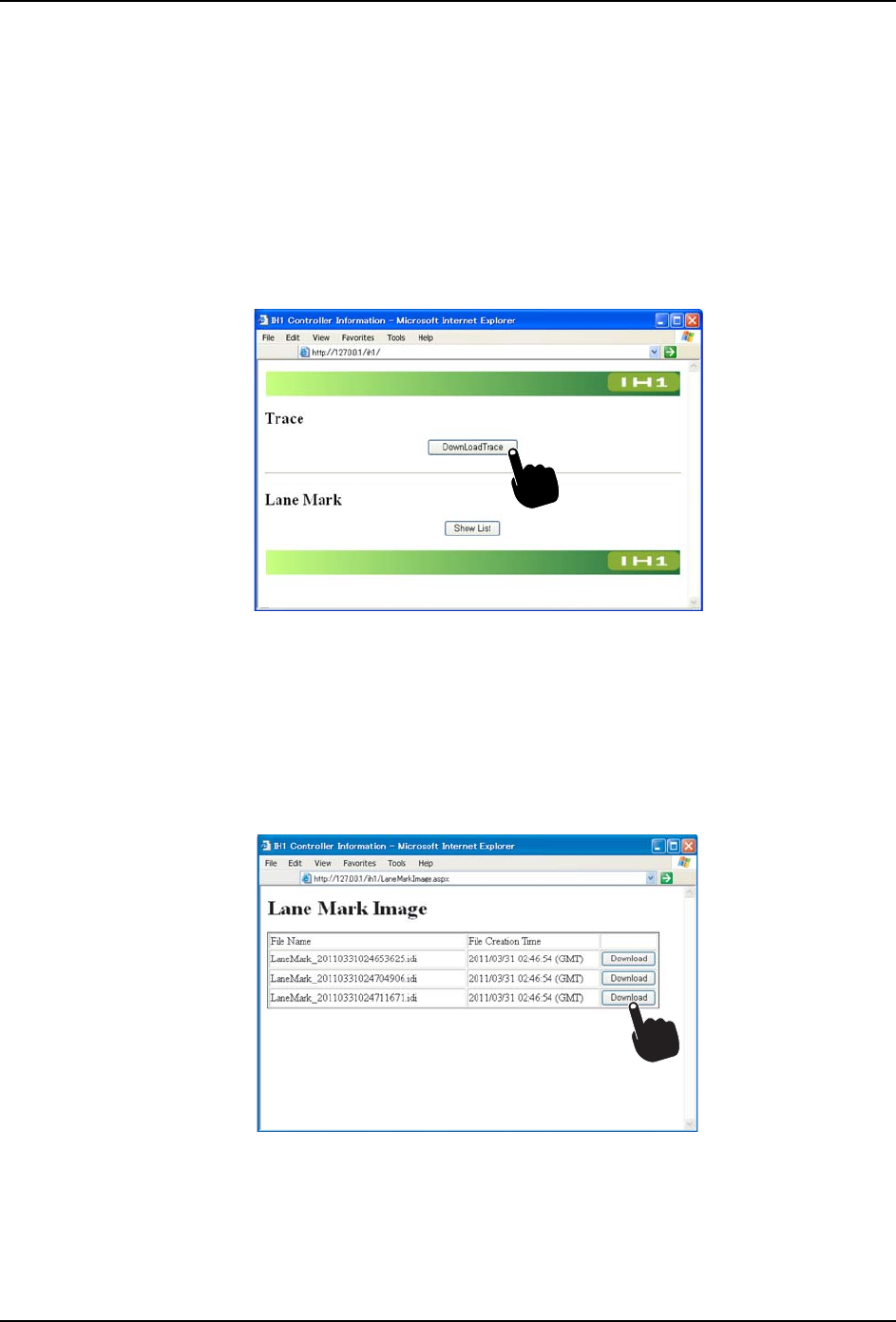

1. 请启动 Internet Explorer。
2. 输入以下的地址。显示跟踪取得画面。
·http://xxx.xxx.xxx.xxx/ih1/
（xxx. 是 IH1 控制器的 IP 地址）
3. 请依次点击 [FlushTrace]、[DownLoadTrace]。
4. 指定保存位置，下载跟踪数据。
另外，也取得在通道定位点的影像处理中发生错误的影像。
1. 请点击 [Show List]。显示影像列表。
2. 按下各列表的 [Download]，取得影像文件。
01NST-1562E
01NST-1684E
6. IH1 控制器的运用 INS-IH1-4.0S
162 IH1 使用说明书
6.5 IH1 相机镜头变形测定
以下情况时，请进行 IH1 相机镜头变形测定。
·改变了 IH1 工作头和模组的组合时
·将含有 IH1 工作头的检查模组移动到了同一基座的别的位置或别的基座时

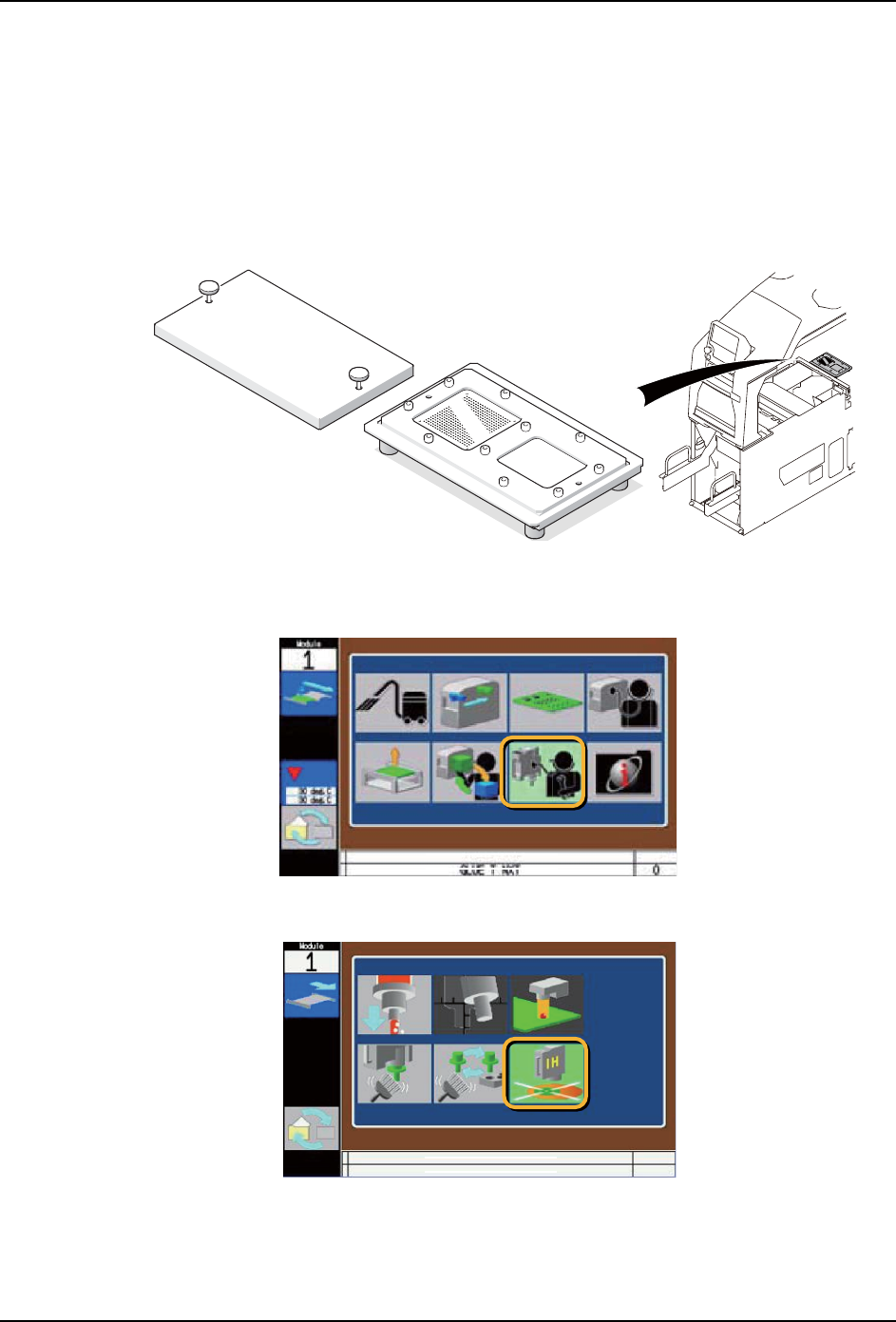

IH1 相机镜头变形测定需要专用的电路板治具。在模组上安装治具时，请按照下图的方向安
装。
1. 请按下 NXT 机器的操作面板的 MANUAL 按钮，显示手动指令。
2. 使用箭头键选择工作头调整指令，按下 OK 按钮。
3. 使用箭头键选择 IH1 校正指令，按下 OK 按钮。
01NST-1855a
01NST-2047
01NST-2048
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 163
4. 使用箭头键选择 IH1 相机镜头变形指令，按下 OK 按钮。
5. 请确认变成了 START 按钮等待画面，按下 START 按钮。
6. 显示以下画面。请拉出模组。
7. 将电路板治具安装在搬运轨道上。
8. 插入模组。
9. 请确认变成了 START 按钮等待画面，按下 START 按钮。开始 IH1 相机镜头变形测定。
10.完成测定后，显示以下的画面。请拉出模组。
11.从搬运轨道上取出电路板治具。
12.请插入模组。
01NST-2049
01NST-2050
01NST-2051
