6. IH1 控制器的运用 INS-IH1-4.0S

126 IH1 使用说明书

6.1.4 贴装电路板的示教

使用 IH1 控制器进行元件有无检查时，需要以下列举的电路板示教数据。

·无元件电路板（只印刷焊锡）的示教数据

·贴装电路板的示教数据

此处，说明贴装电路板的示教。另外，贴装电路板的示教请在完成了无元件电路板的示教后

进行。

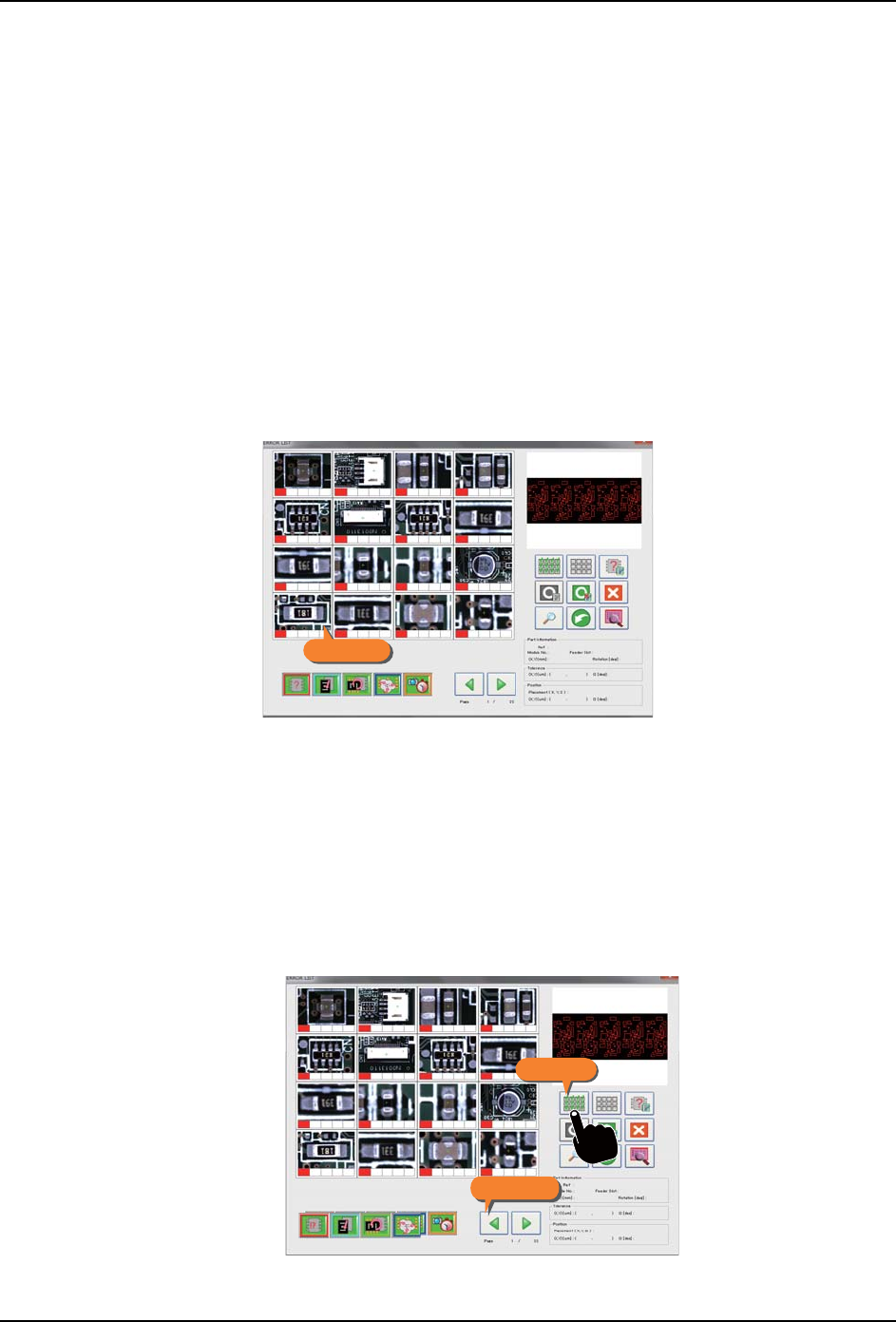

显示错误列表

1. 请按下 NXT 侧的操作面板的 START 按钮。

备注 )之后，电路板被载入，开始元件的贴装和拍摄。

2. 完成第 1 块电路板的贴装后，IH1 控制器的操作画面上就会显示错误列表。

备注 )因为没有示教数据，所以，此处所有的元件都作为错误列表被显示。

登录贴装电路板示教数据

1. 请确认被显示在列表内的全部元件是否被贴装了。列表分成多页时，使用页面切换按钮

翻页。

2. 请按下 [ 全部选择 ] 按钮。全部影像的外框以黄色显示。

备注 )存在元件未贴装的列表时，请点击该影像解除选择。

01NST-1551Sb

䫭䇃߫㸼

01NST-1552Sb

ܼ䚼䗝ᢽ

义䴶ߛᤶ

INS-IH1-4.0S 6. IH1 控制器的运用

IH1 使用说明书 127

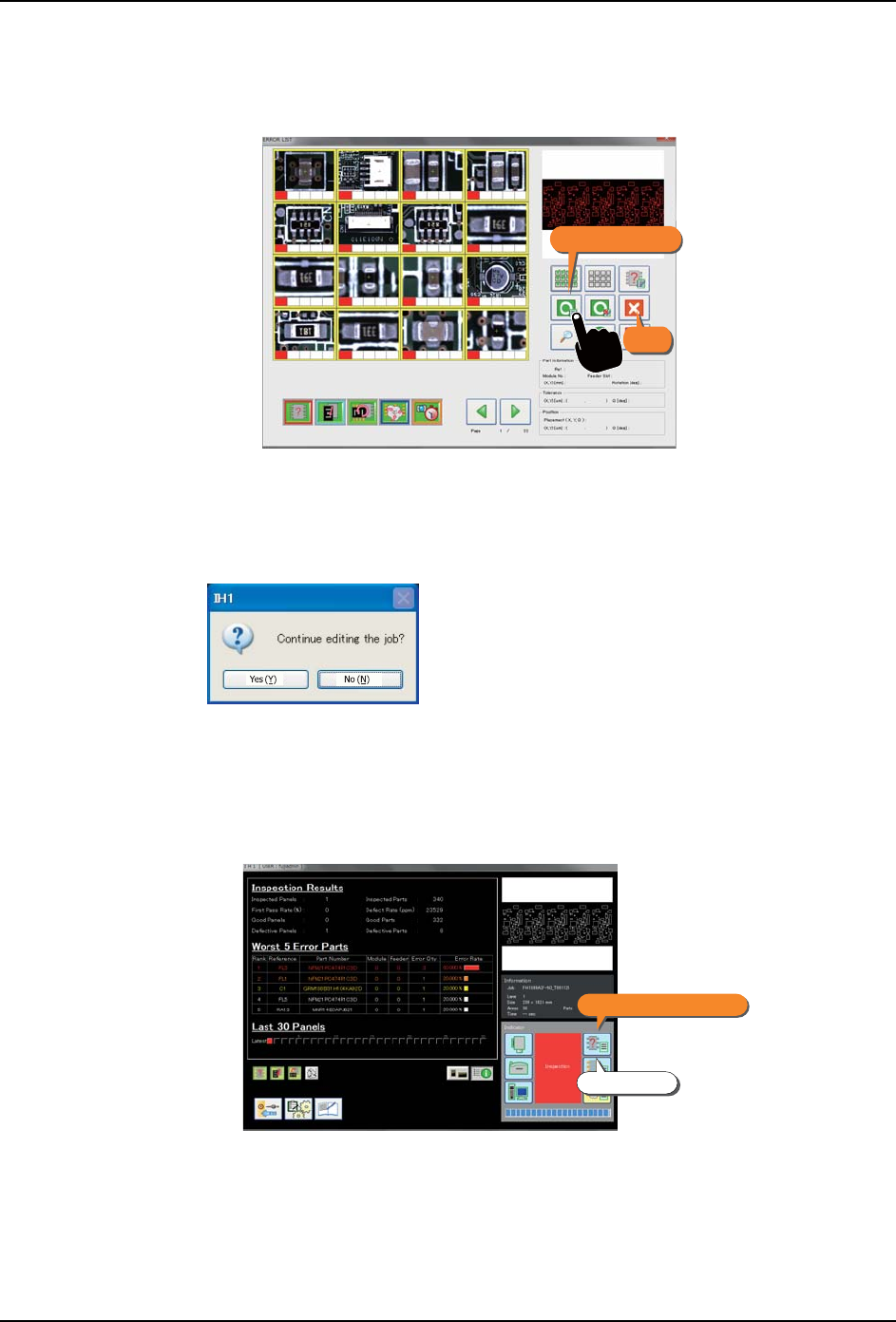

3. 请按下 [OK 按钮（有示教）]。所选择的列表作为示教数据被登录。

备注 )存在元件未贴装的列表时，请选择该列表，按下 [NG] 按钮。在 NXT 侧的操作画面上显

示模组拉出向导。请拉出模组，除去电路板。

4. 存在示教数据未登录的元件时，请使用被贴装了元件的电路板，进行示教数据的登录。

备注 )请选择未登录的元件，按下 [OK （有示教）按钮。

5. 显示 Job 编辑的确认画面。

a. 要返回到主画面时，请选择 [No]。

b. 如果要进行异物检查，请选择 [OK]。下一步，进行异物检查的区域设定。请参照

?6.1.5 异物检查的区域设定 ?。

6. 如果选择了 [NO]，则返回到主画面。请确认贴装电路板示教状态的图标安成了浅蓝色。

至此，完成了贴装电路板示教数据的注册。

01NST-1232Sb

2.˄᳝⼎ᬭ˅

01NST-1543E

01NST-1233Sa

背景：浅蓝色

贴装电路板示教状态

6. IH1 控制器的运用 INS-IH1-4.0S

128 IH1 使用说明书

6.1.5 异物检查的区域设定

设定电路板上的异物的检查区域。如果不进行异物检查，则不需要进行此处的设定。另外，

此设定请在结束了贴装电路板的示教后进行。

另外，此处的设定为检查时的基准影像。请使用元件被正确地贴装的电路板。

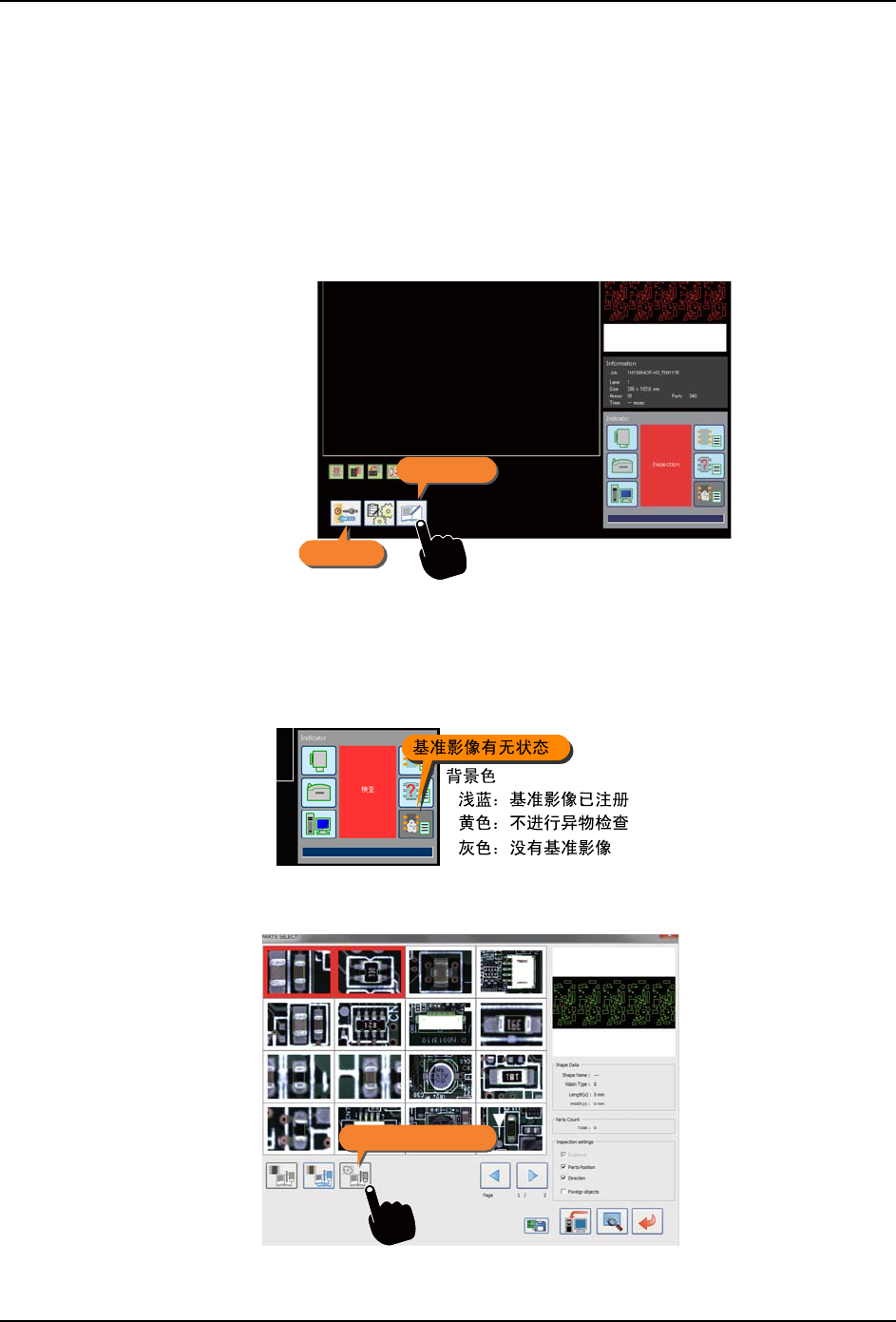

显示异物检查数据编辑画面

1. 请按下主画面的 [ 数据编辑 ] 按钮。

备注 )如果没有以 ADMINISTRATOR 注册到 IH Server，[ 数据编辑 ] 按钮不被显示。此时，请

按下 [ 注册 ] 按钮，重新注册。

备注 )根据各基准影像的注册状态，[ 基准影像有无状态 ] 的背景色不同。另外，基准影像在

关闭了 IH1 控制器的电源或切换了 Job 后，注册就会被删除，自动注册最初检查的电路

板影像。

2. 显示元件选择画面。请按下 [ 异物检查数据编辑 ] 按钮。

01NST-1234Sa

᭄᥂㓪䕥

01NST-1262S

01NST-1235Sa

ᔸ⢟Ỷḛᮦᦤ㕌䗇
