9. IH Client INS-IH1-4.0S 188 IH1 使用说明书 2. 请选择想要确认的电路板的检查日期。不特定检查日期，而是将 IH Server 内保存的所有检查结果影像作为检查对象时，请解除日期的选择。 3. 请在 [Panel ID] 中输入电路板 ID。使用与不使用手持式扫描器时的作业步骤不同。 a. 如果不使用手持式扫描器，在数字键盘上输入电路板 ID，按下 [Enter] 键。 b. …

INS-IH1-4.0S 9. IH Client

IH1 使用说明书 187

4. Data 文件夹内的文件夹名按照以下的规则被命名。请参考文件夹名，选择想要确认的电

路板的检查数据文件夹，按下 [OK]。

5. 显示文件夹内的检查结果影像。

注意 )如果在其他 IH Client 上打开同一文件夹的检查结果影像，则现在使用的 IH Client

显示为读取状态，不能输入目测结果。

按照电路板 ID 显示检查结果影像

指定电路板 ID，显示被保存在 IH Server 中的检查结果影像数据。另外，如果使用了 IH

Client 的手持式扫描器，扫描电路板 ID 的条形码，能够显示检查结果影像。

备注 ) 如果电路板上没有电路板 ID，请按照电路板的检查日期显示检查结果影像。

1. 请启动 IH Client。

01NST-1669E

Data

Job

_T _B

*1: _T : TOP

_B : Bottom

( )

01NST-1666Eb

9. IH Client INS-IH1-4.0S

188 IH1 使用说明书

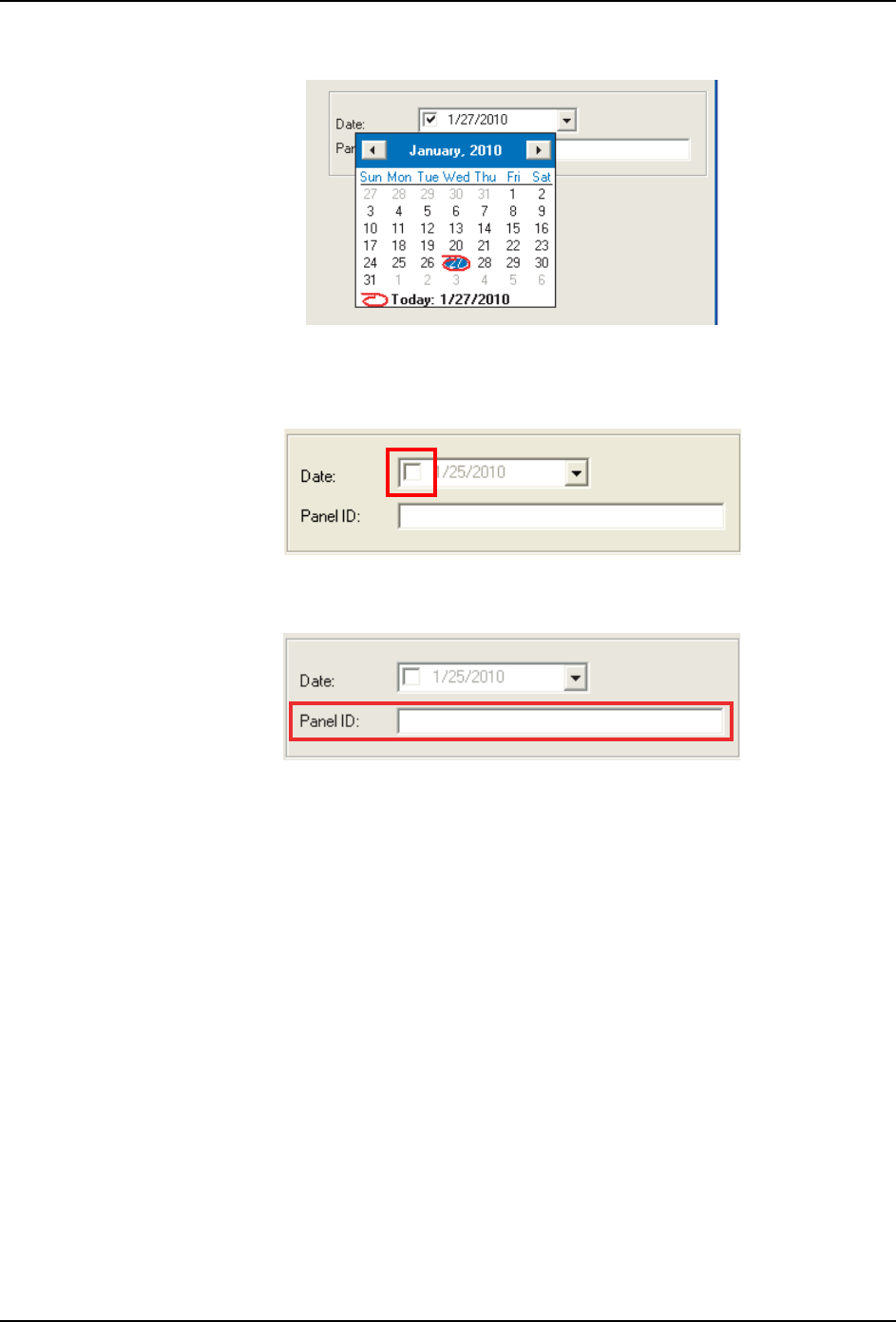

2. 请选择想要确认的电路板的检查日期。

不特定检查日期，而是将 IH Server 内保存的所有检查结果影像作为检查对象时，请解除日

期的选择。

3. 请在 [Panel ID] 中输入电路板 ID。使用与不使用手持式扫描器时的作业步骤不同。

a. 如果不使用手持式扫描器，在数字键盘上输入电路板 ID，按下 [Enter] 键。

b. 使用手持式扫描器时，请使用手持式扫描器扫描电路板 ID 的条形码。在 [Panel ID]

中显示所扫描的电路板 ID。

备注 ) 如果是没有进行 Prefix 检查的设定，请将光标移动到 [Panel ID]，然后扫描电路板

ID 的条形码。

01NST-1700E

01NST-1701E

01NST-1702E

INS-IH1-4.0S 9. IH Client

IH1 使用说明书 189

4. 在 [Panel ID] 中所输入的电路板 ID 被进行了数次检查时，显示各自的检查信息的选择

画面。请按照各检查信息，按下想要显示的检查结果影像的元件配置图。

5. 显示所指定的检查结果影像。

注意 )在同一个文档中的检查结果画像，先通过其他 IH Client 显示时，显示为显示专用的

状态（目视判定输入不可）。

显示别的电路板的检查结果影像

想要确认与现在显示的电路板不同的电路板的检查结果影像时，请通过在主画面上刚才记

述的 2 种方法，显示检查结果影像。现在显示的检查结果影像被关闭，显示新指定的检查结

果影像。

注意 ) 在检查结果输入途中显示别的电路板的检查结果影像时，已输入的内容就会变成无

效。

备注 ) 电路板上有电路板 ID，如果是进行手持式扫描器的 Prefix 检查的设定，使用手持式

扫描器扫描电路板 ID，能够在详细显示画面上显示检查结果影像。

01NST-1703E
