INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 111

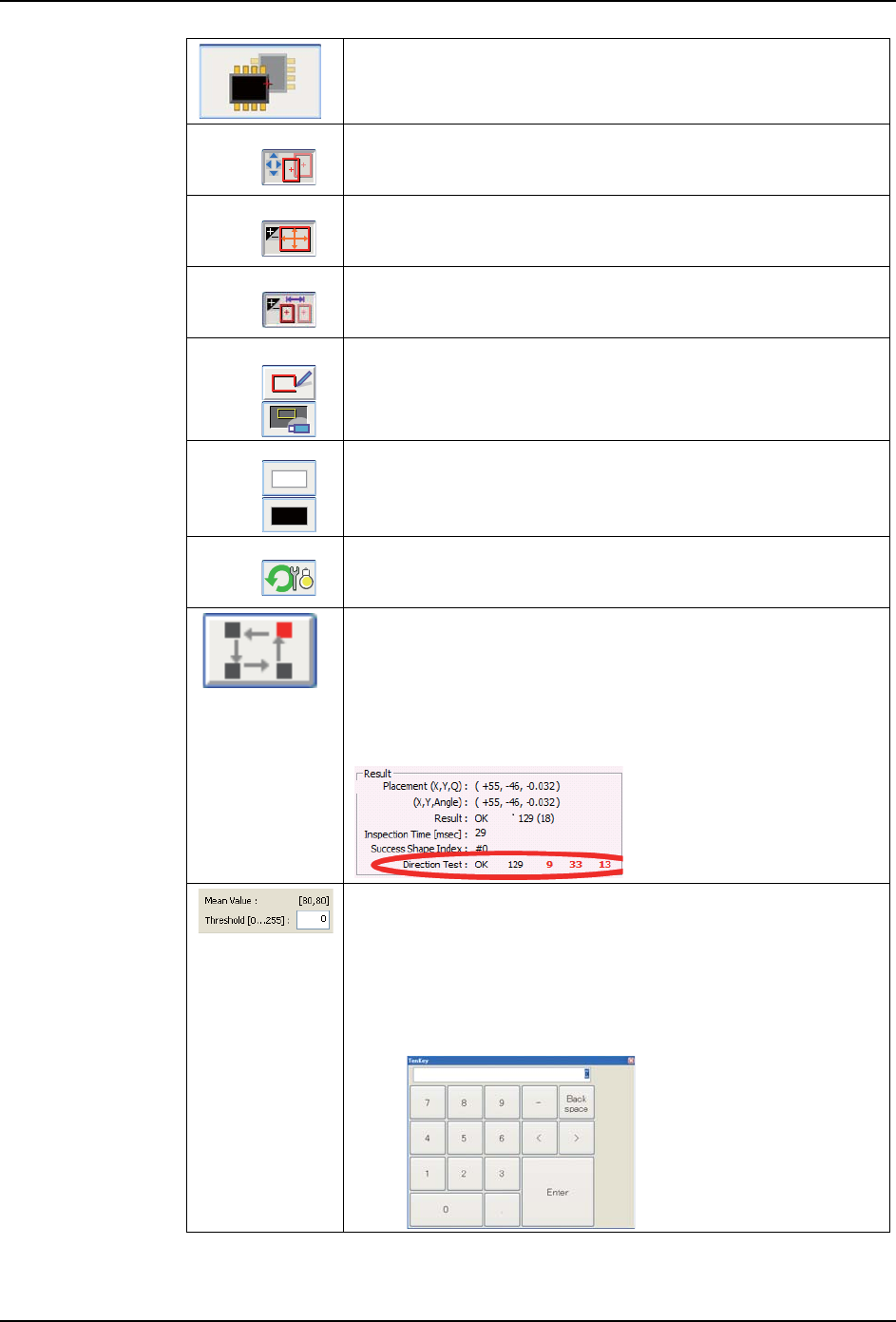

方向检查数据编辑模式
进行元件方向检查的数据编辑、追加和删除的模式。
移动
编辑影像上所显示的矩形 （元件主体）的位置。
尺寸变更据
编辑影像上所显示的矩形 （元件主体和引脚）的尺寸。
间距变更
辑影像上所显示的矩形 （引脚）的间距。
方向检查设定
追加方向检查的区域，将方向检查设定为 ON。
删除方向检查的区域。
检查色指定
指定亮色的元件。
指定暗色的元件。
自动调整
自动调整影像的亮度和明暗，使得容易判别。
方向检查测试设置
如需对元件的各个方向进行方向检查测试，则请选中方向检查设置键
后再点击测试键。
测试时以定义位置为基准并将元件分别旋转 0,+90,+180,+270 度。
以旋转的角度顺序显示测试结果。红字表示有错。
设置切换为对元件的各个方向进行方向检查测试。
检查阈值设定
设定检查时的阈值。
平均亮度：表示所选择区域内的平均亮度。
阈值： 数值为 0 时，检查时的阈值使用比较区域内的平均亮度。另
外，区域在中央位置，不能创建比较区域时，阈值作为 128.。
请在显示的数字键盘上进行输入。
5. 基本操作 INS-IH1-4.0S
112 IH1 使用说明书

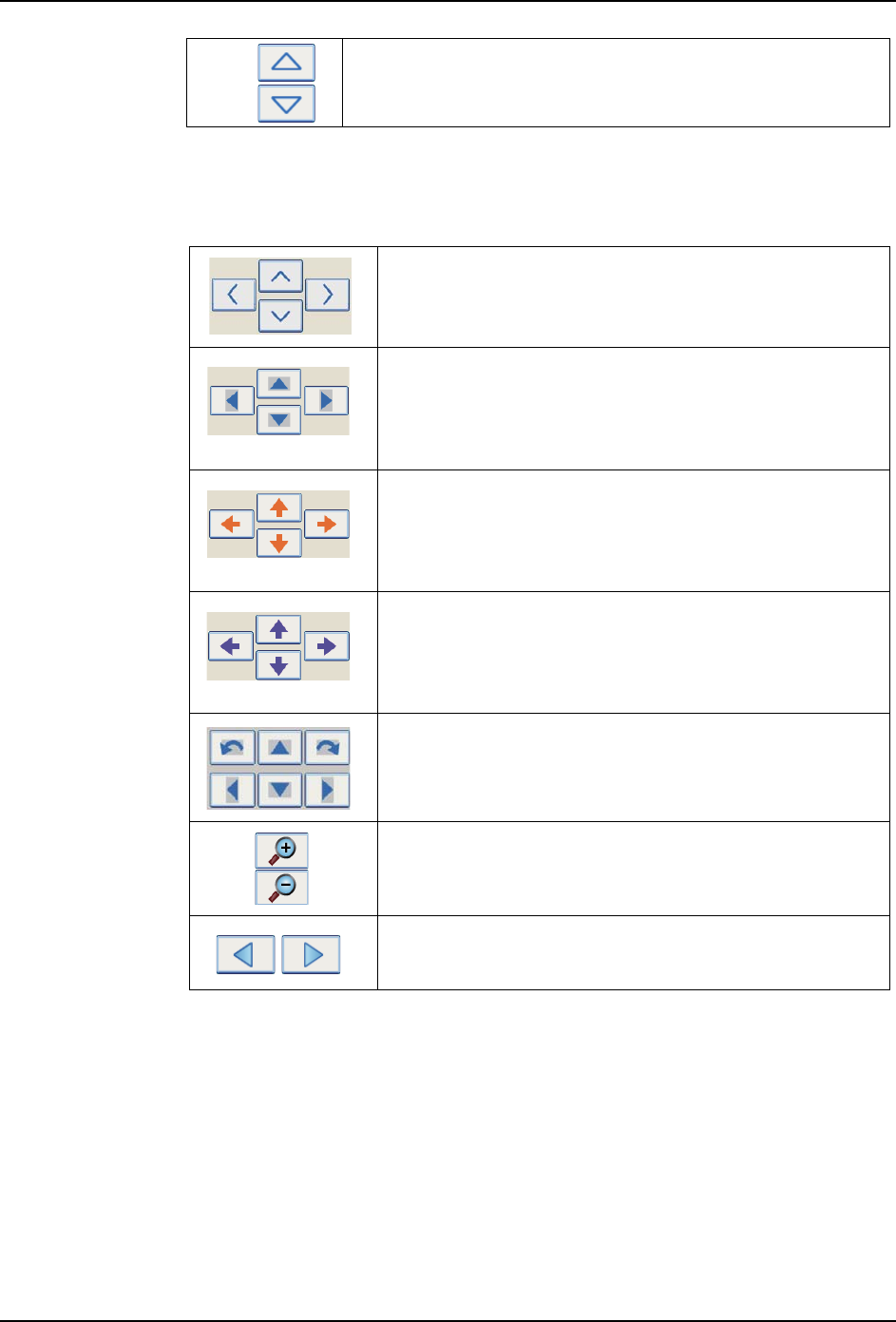

影像操作按钮
根据编辑画面的模式和指令的选择，[ 影像操作 ] 按钮的显示有所不同。
编辑模式切换
切换编辑模式。
影像滚动
与画面的模式无关，元件未选择时显示的方向键。
按下按钮或者持续按住，显示中的影像就会滚动。
箭头：蓝色
矩形移动
在元件数据编辑模式中移动按钮被选择了的时候，
在影像模型生成模式中显示的方向箭。
按下按钮或者持续按住，所选择的矩形就会移动。
箭头：橙色
矩形尺寸变更
在元件数据编辑模式中尺寸变更按钮被选择了的时候显示
的方向键。
按下按钮或者持续按住，能够变更所选择的矩形的尺寸。
箭头：紫色
引脚间距变更
在元件数据编辑模式中引脚间距变更按钮被选择了的时候
显示的方向键。
按下按钮或者持续按住，能够变更所选择的矩形的间距。
查找线变更
在查找线编辑模式中显示的方向键。
按下按钮或者持续按住，就能够进行查找线的移动、
长度的变更和倾斜的变更。
想要放大或缩小影像的显示时，请按下。
切换被影像显示的元件区域。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 113

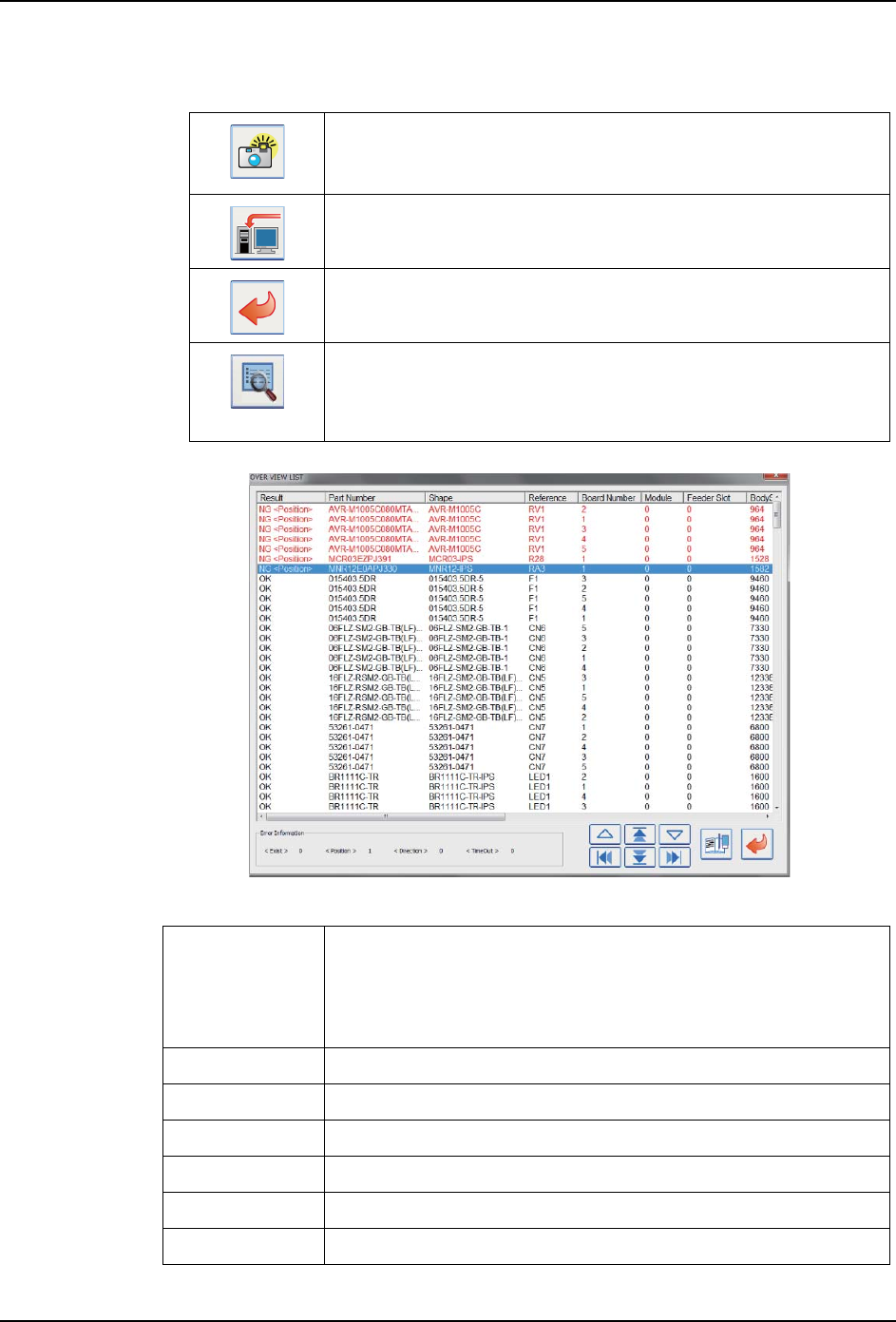

数据操作按钮
请根据目的，按下 [ 数据操作 ] 按钮。
测试键
用编辑过的数据进行检查测试。
如果在测试过程中再次点击该键，则检查测试将中断。
保存键
用于保存数据。
返回键
用于关闭检查数据编辑画面并返回元件选择画面。
Overview List
打开 OverviewList。在 OverviewList 中可以显示元件数据、检查数据、
检查结果一览。
另外，还可以选择元件后将画面移至检查数据编辑画面。
Result
显示检查结果。
OK : 正常结束
NG<Exist> : 有无检查报错
NG<Position> : 位置识别报错
NG<Direction>: 方向检查报错
<Timeout> : 超时
Part Number
显示元件号码名。
Shape
显示外形名。
Reference
显示位号名。
Board Number
显示电路板编号。 (1 to 9999)
Module
显示模组编号。
Feeder Slot
显示供料器料槽编号。
