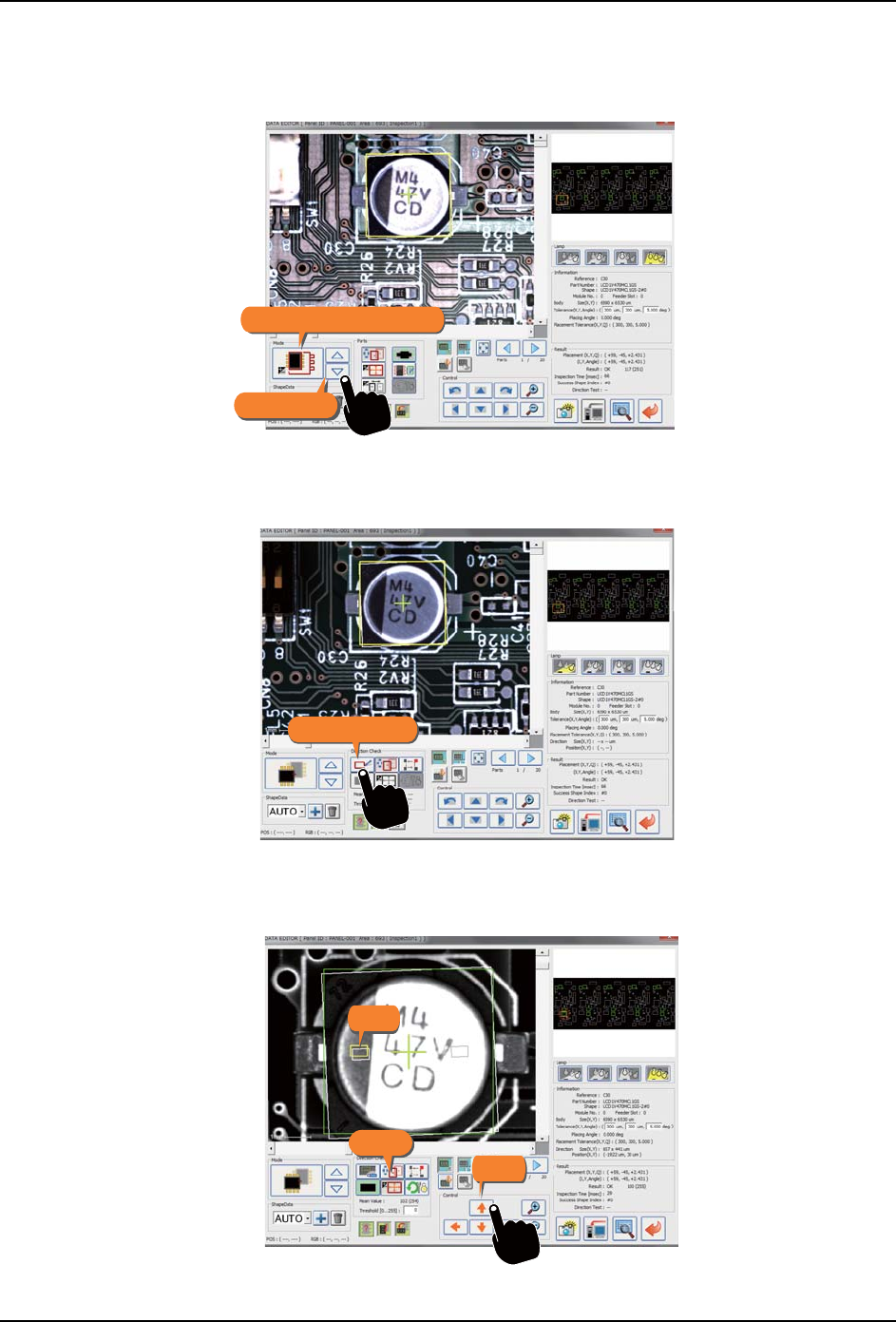

2. 显示元件选择画面。请选择进行方向检查的元件。
备注 )选中后一栏表中的影像边框变为蓝色。。
3. 请按下 [ 指定元件编辑 ]。
4. 显示检查数据编辑画面。
01NST-1553Eb
01NST-1546Sb
指定元件编辑
01NST-1547Eb
6. IH1 控制器的运用 INS-IH1-4.0S
136 IH1 使用说明书
设定方向检查数据

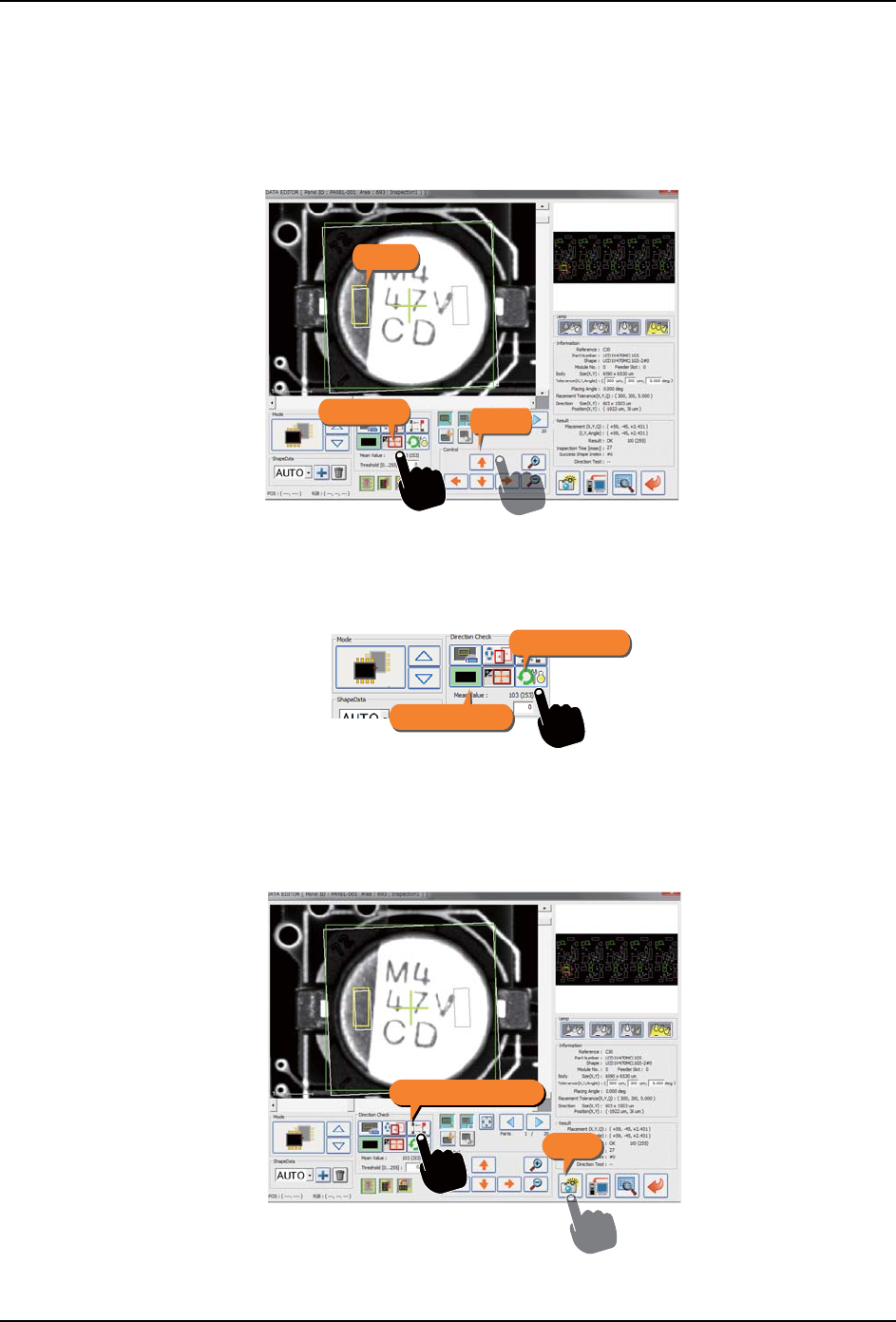

1. 请通过 [ 模式切换 ] 按钮，将画面切换到方向检查数据编辑模式。
备注 )请确认影像上显示了矩形 （黄色）。
2. 请按下 [ 方向检查设定 ] 按钮。
3. 在电路板影像上所显示的矩形为检查区域。请通过 [ 操作 ] 按钮，变更矩形的位置或尺
寸。
01NST-1554Sb
ᓣߛᤶ
ᮍẔᶹ᭄㓪䕥ᓣ
01NST-1548Sb
ᮍẔᶹ䆒ᅮ
01NST-1549Sb
ⶽᔶ
⿏ࡼ
᪡
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 137
a. 请确认矩形处在选择状态以及 [ 移动 ] 按钮处在被按下的状态。
备注 )所选择的矩形以黄色显示。
b. 使用 [ 操作 ] 按钮，能够上下左右移动所选择的矩形。
c. 按下 [ 尺寸变更 ] 按钮后，就能够通过 [ 操作 ] 按钮变更矩形的尺寸。
备注 )移动矩形时，请重新返回到移动模式。
至此，完成检查区域的设定。请对照元件的颜色或画质的状态，按下 [ 检查色指定 ] 按钮或
[ 自动调整 ] 按钮，调整画面。
执行测试
1. 按下[方向检查试验设定]后，请按下[测试]按钮。
01NST-1555Sb
᪡
ሎᇌব
ⶽᔶ
01NST-1557Sa
㞾ࡼ䇗ᭈ
Ẕᶹ㡆ᣛᅮ
01NST-1556Sc
⎁䈋
ᯯੇỶḛ䈋僂䇴ᇐ
