INS-IH1-4.0S 5. 基本操作 IH1 使用说明书 91 5.3.2 错误列表画面的构成和操作 完 成1块 电 路 板 检 查 后 ， 如 果 有1个N G判 定 时 ，显示此画面。 错误列表 显示被判定为 NG 的元件或异物。 各检查处理的显示按钮 按下该按钮后，能够按照各项检 查显示被判定为 NG 的元件。 01NST -1 157Sb ⬉䏃ᵓᭈԧ ⾡ࡳ㛑 ܗӊ⢊ᗕ Ẕᶹ໘⧚ⱘᰒ⼎ 义䴶ߛᤶ 䫭䇃߫㸼 01NST -…
5. 基本操作 INS-IH1-4.0S
90 IH1 使用说明书
排在前 5 名的报错元件
将不合格率最高的元件从第 1 位排到第 5 位。
过往电路板 ** 块
电路板的检查结果从最新显示到过去第○○块为止。
如果需要将过去的显示结果从第 A 块修改到第 B 块，则请通过各种设置键进行修改。
（初始值：30、可设置范围0～100）
Rank
不良率顺序 (1 ～ 5)。
Reference
显示位号名。
Part Number
显示元件号码。
Module
显示模组编号。
Feeder
显示供料器编号。
Error Qty.
显示报错个数。
Error Rate
显示在所有已完成检查的元件中不良元件所占百分比。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 91

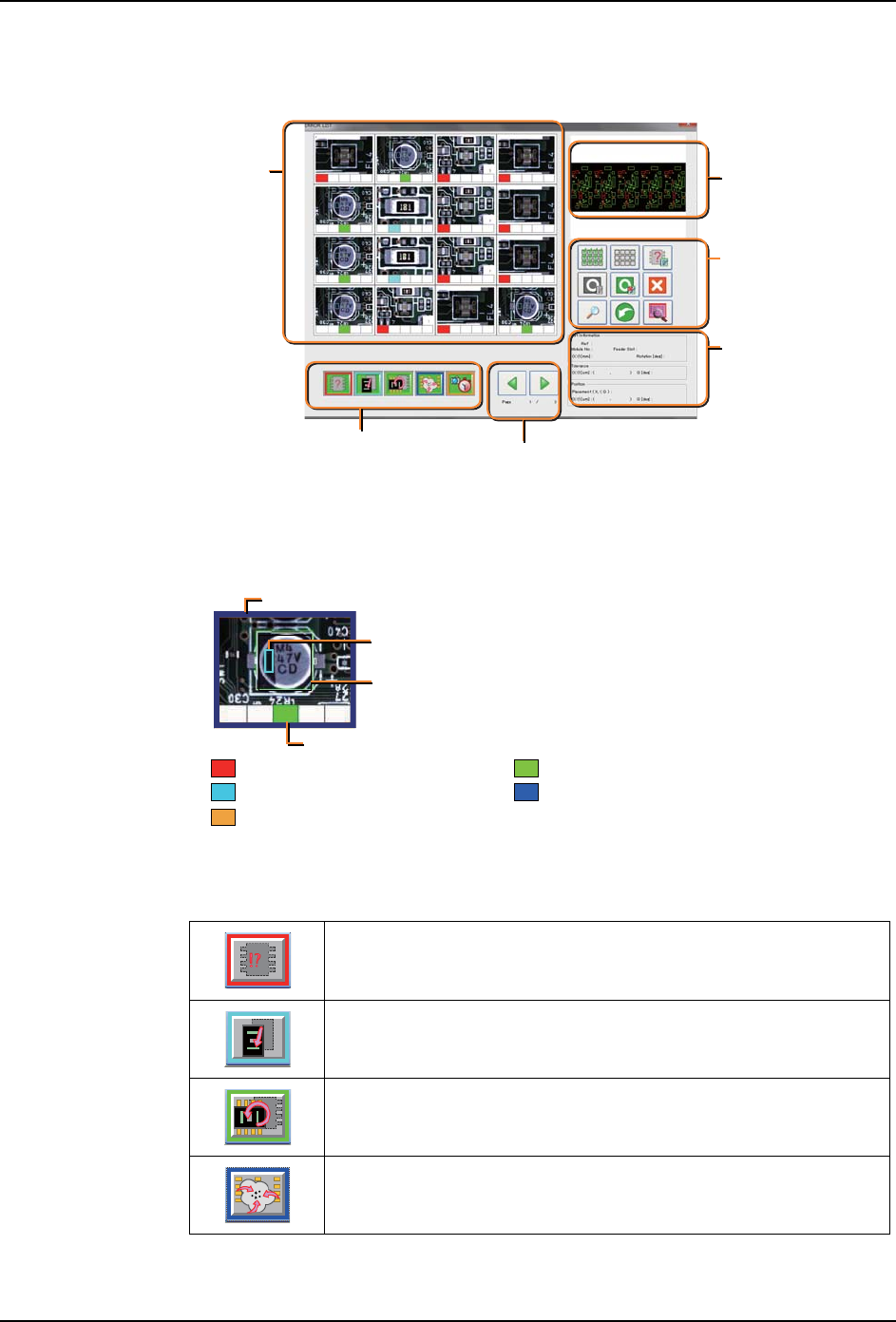

5.3.2 错误列表画面的构成和操作
完成1块电路板检查后，如果有1个NG判定时，显示此画面。
错误列表
显示被判定为 NG 的元件或异物。
各检查处理的显示按钮
按下该按钮后，能够按照各项检查显示被判定为 NG 的元件。
01NST-1157Sb
⬉䏃ᵓᭈԧ
⾡ࡳ㛑
ܗӊ⢊ᗕ
Ẕᶹ໘⧚ⱘᰒ⼎
义䴶ߛᤶ
䫭䇃߫㸼
01NST-1158Sb
㹿䗝ᢽⱘ߫㸼ҹ㪱㡆Ḛ㹿ᰒ⼎DŽ
ҹⱑḚᰒ⼎Ẕᶹᯊ䆚߿ߎܗӊⱘԡ㕂DŽ
ҹ⾡买㡆㸼⼎ԩ⾡ẔᶹЁথ⫳䫭䇃DŽ
㓓㡆˖ᮍẔᶹ
⌙㪱㡆˖ܗӊԡ㕂Ẕᶹ
㑶㡆˖ܗӊ᳝᮴Ẕᶹ
㪱㡆˖ᓖ⠽Ẕᶹ
ҹ⌙㪱㡆Ḛᰒ⼎ᮍẔᶹऎඳDŽ
㡆˖䍙ᯊ
元件有无检查
只是将元件有无检查中的 NG 判定显示在错误列表内。
元件位置检查
只是将元件位置检查中的 NG 判定显示在错误列表内。
方向检查
只是将元件方向检查中的 NG 判定显示在错误列表内。
异物检查
只是将电路板上的异物检查中的 NG 判定显示在错误列表内。
5. 基本操作 INS-IH1-4.0S
92 IH1 使用说明书
电路板整体图
显示电路板的整体检查结果。
各种功能按钮
是错误列表显示中使用的功能按钮。
超时
如果检查超时，报错信息会显示在报错一览中。
绿色矩形：检查结果为 OK 判定的元件。
红色矩形：检查结果为 NG 判定的元件。
红色圆形：表示被选择的元件。
全部选择按钮
如果要选择全部的错误列表，请按下此按钮。
选择解除按钮
按下此按钮后，所选择的错误列表就会被全部解除。
无元件的示教按钮
将选择中的错误列表作为无元件的示教数据进行注册时，
请按下此按钮。
备注）仅限于拥有 ADMINISTRATOR 权限的注册用户，才可以操作。
OK 按钮 （有示教）
示教选择中的错误列表的影像信息，进行 OK 判定，
并且发送给 IH 服务器。
根据检查，示教内容不相同。
元件有无检查：作为有元件的示教数据进行注册。
元件位置检查：无示教数据。
方向检查：无示教数据。
异物检查：异物检查区域除外。
备注）元件位置检查和方向检查与 OK 按钮 （无示教）相同的处理。
备注）仅限于拥有 ADMINISTRATOR 权限的注册用户，才可以操作。
OK 按钮 （无示教）
对选择中的错误列表进行 OK 判定，并且发送给 IH 服务器。
NG 按钮
对选择中的错误列表进行 NG 判定，并且发送给 IH 服务器。
操作者判断为 NG 的时候，也使用此按钮。
详细显示按钮
放大显示选择中的错误列表。
