INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 147 6.3 检查 Job 数据的编辑 开始电路板检查，在特定的元件 的检查结果中有可能发生 [ 虚报 ]。[ 虚报 ] 就是尽管元件 被正确地贴装了，但是，检查结 果为错误。 电路板检查时， 如果频繁发生虚报， 请编辑检查 Job 数据。 大多数情况， 通过以下的数据编 辑，精度得到提高。 a. 将元件的定义尺寸与影像的尺寸一致 b. 将元件与背景色的对比度变…
6. IH1 控制器的运用 INS-IH1-4.0S
146 IH1 使用说明书
6.2.2 在元件位置检查中发生错误后
经过操作者的确认也被判断为元件偏移的时候
a. 是 NG 电路板。请选择列表，按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK （无示教）]。
经过操作者的确认被判断为不存在元件偏移的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK （无示教）] 按钮。
备注 )在元件位置检查中，因为不存在示教数据，所以不能进行示教。
b. 反复数块的电路板检查，如果频繁发生虚报，请编辑检查 Job 数据。
6.2.3 在方向检查中发生错误后
请确认有红色标记的列表画面。
经过操作者的确认也被判断为元件的方向错误的时候
a. 是 NG 电路板。请在选择了列表的状态下按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK （无示教）]。
经过操作者的确认被判断为元件的方向正确的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK （无示教）] 按钮。
备注 )在方向检查中，因为不存在示教数据，所以不能进行示教。
b. 反复数块的电路板检查，如果频繁发生虚报，请编辑检查 Job 数据。
6.2.4 在异物检查中发生错误后
请确认有红色标记的列表画面。
经过操作者的确认也被判断为有异物的时候
a. 是 NG 电路板。请在选择了列表的状态下按下 [NG] 按钮。
备注 )因某种原因，需要将 NG 电路板从后工序取出时，请按下 [OK 按钮 （无示教）]。
经过操作者的确认没有异物的时候
a. 是 [ 虚报 ]。请在选择了列表的状态下按下 [OK 按钮 （无示教）] 按钮。
备注 )如果选择了 [OK （有示教）]，则发生虚报的区域将不再是异物检查的对象。
备注 )如果将各电路板上不同的刻印等位置设定为检查区域后，就会频繁发生虚报。这时，
请在数据编辑画面上将该部分从检查区域中除去。
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 147
6.3 检查 Job 数据的编辑
开始电路板检查，在特定的元件的检查结果中有可能发生 [ 虚报 ]。[ 虚报 ] 就是尽管元件
被正确地贴装了，但是，检查结果为错误。
电路板检查时，如果频繁发生虚报，请编辑检查 Job 数据。大多数情况，通过以下的数据编
辑，精度得到提高。
a. 将元件的定义尺寸与影像的尺寸一致
b. 将元件与背景色的对比度变大

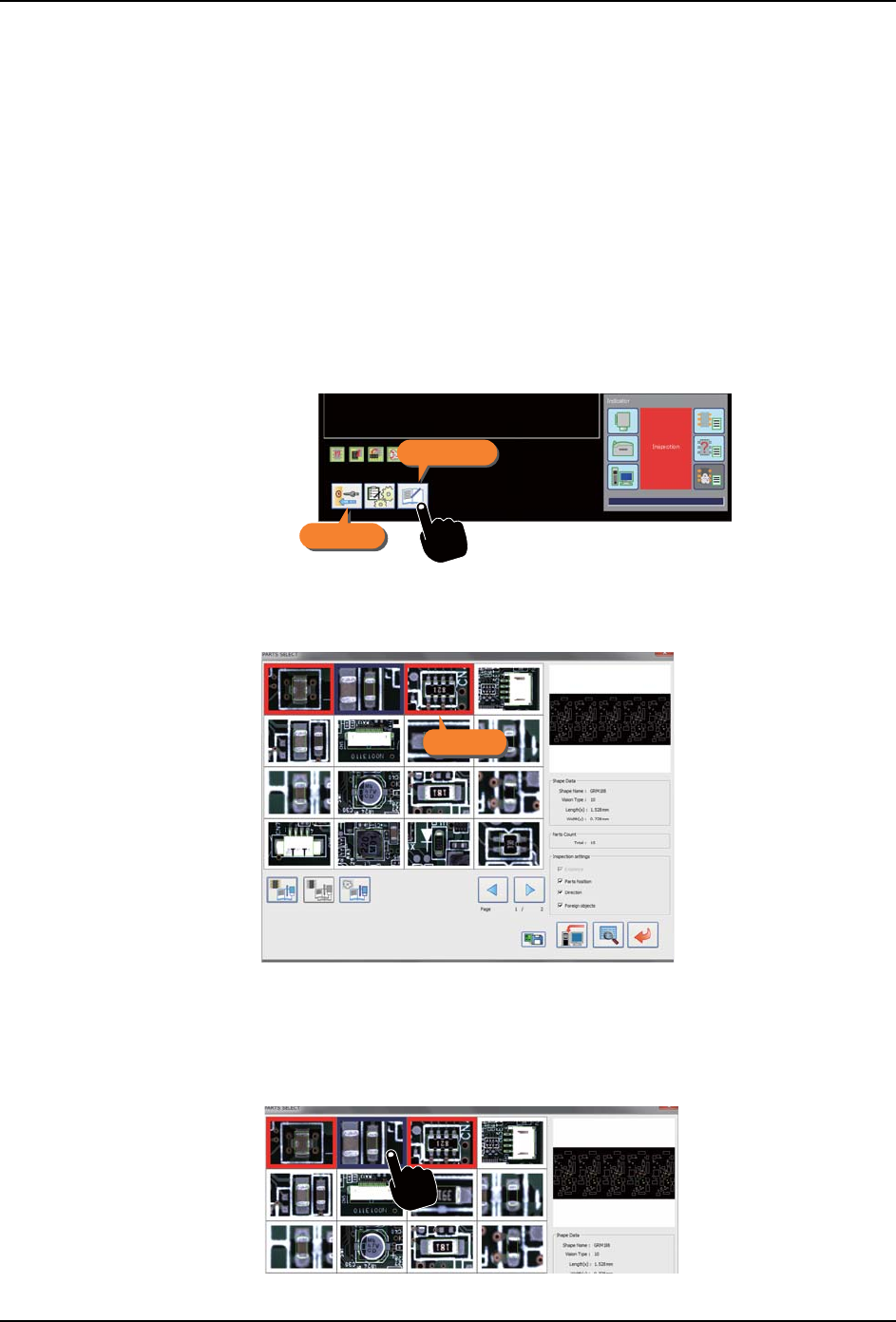

6.3.1 显示元件选择画面
1. 请按下主画面的 [ 数据编辑 ] 按钮。
2. 显示元件选择画面。红框围住的列表是检查中发生错误的元件。选择了列表后，框就会
变成蓝色。
6.3.2 检查数据的编辑
显示检查数据编辑画面
1. 请选择发生虚报的元件。
01NST-1234Sa
注册
᭄㓪䕥
01NST-1563Sb
㑶㡆Ḛ
01NST-1244Eb
6. IH1 控制器的运用 INS-IH1-4.0S
148 IH1 使用说明书

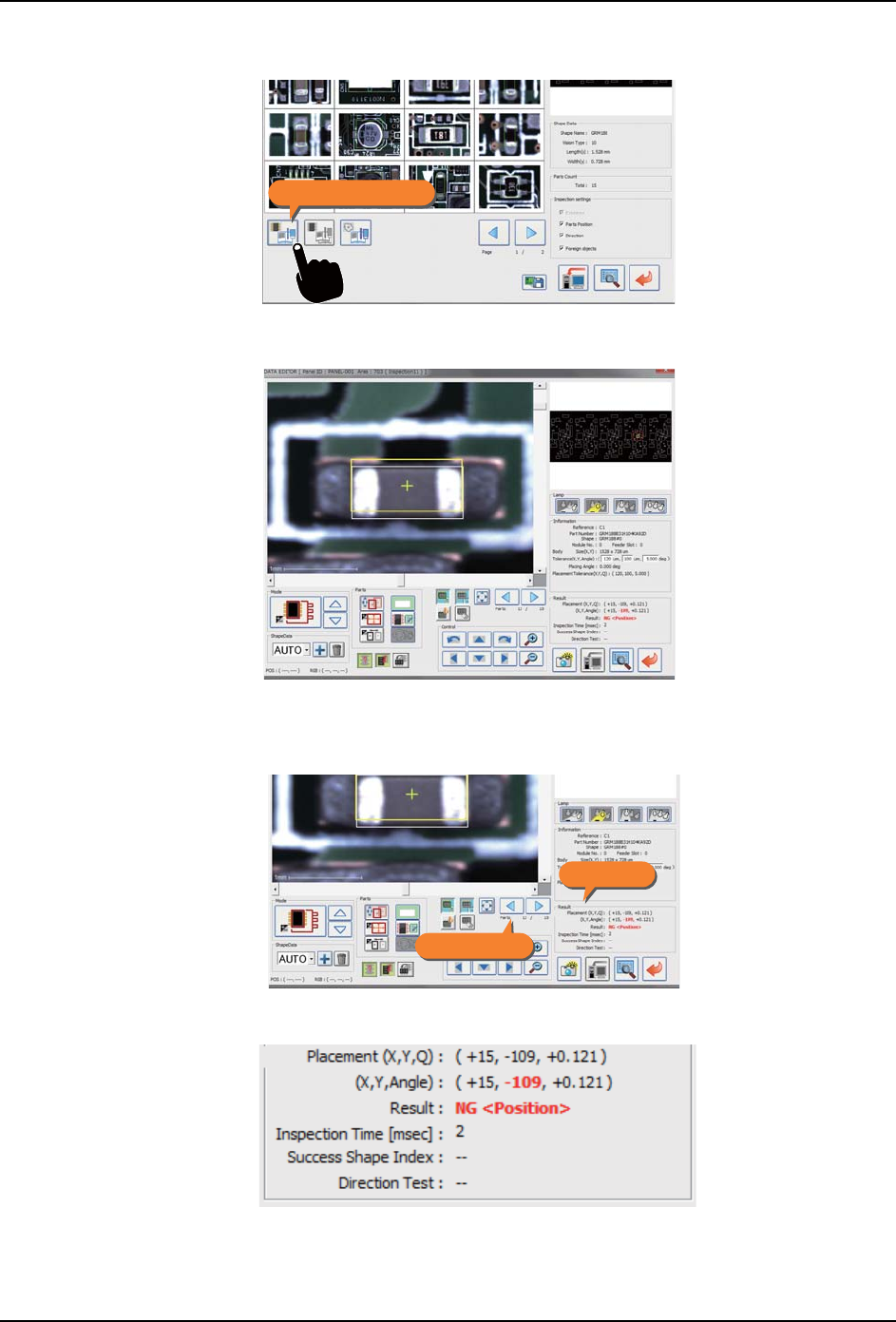

2. 请按下 [ 指定元件编辑 ] 按钮。
3. 显示检查数据编辑画面。
编辑检查数据
1. 请通过 [ 元件切换 ] 按钮选择错误元件，
2. 确认检查结果。
a. 此例，X、Y 的显示为 [-]，Result 为 [NG<Position>]。这种情况表示在元件位置检
查中不能检出元件。
01NST-1564Sa
Edit specified parts
01NST-1565Eb
01NST-1566Sb
ܗӊߛᤶ
Ẕᶹ㒧ᵰ
01NST-1248Ea
