5. 基本操作 INS-IH1-4.0S 84 IH1 使用说明书 8. 将安装了 IH1 控制器的料站托架安装到模组中。料站 托架的安装方法请参照各机器的 [ 机械手册 ] 的 [ 基本操作 ]。 9. 请打开 IH1 控制器下方的滑盖。 10.请拆下模组下方的电源单元的盖罩。 11.在 IH1 控制器上安装 线圈管部。将线圈管 部上方的板插入 IH1 控制 器下方的间隙，将钩 子部插入基座的 PCU 定位孔内。 12.请先拔掉位于模…
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 83

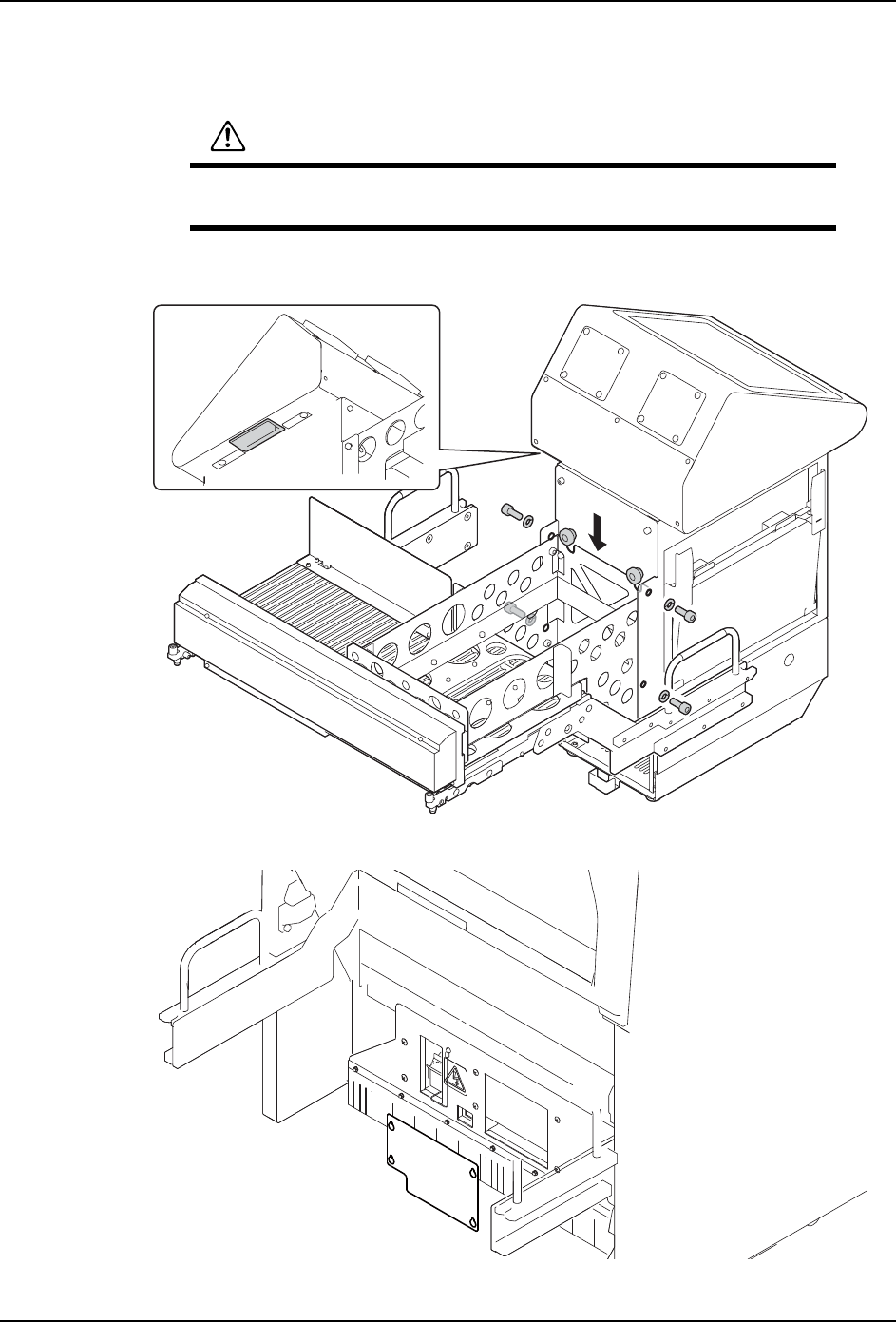

a. 握住 IH1 控制器的左右把手，将本体部的钩子挂在料站托架连接部的 U 字形缺口部
分。
b. 使用螺栓 （4 根）固定本体部和料站托架连接部。
7. 请拆除模组下方的盖板。拧松螺丝并上推盖板即可将其拆除。
警告
搬运 IH1 控制器时，请 2 位操作者协同搬运。此时请握住左右的把手。否
则，有可能将 IH1 控制器落下，使其损坏或受伤。
01NST-1136
01NST-2707
5. 基本操作 INS-IH1-4.0S
84 IH1 使用说明书
8. 将安装了 IH1 控制器的料站托架安装到模组中。料站托架的安装方法请参照各机器的 [
机械手册 ] 的 [ 基本操作 ]。
9. 请打开 IH1 控制器下方的滑盖。
10.请拆下模组下方的电源单元的盖罩。
11.在 IH1 控制器上安装线圈管部。将线圈管部上方的板插入 IH1 控制器下方的间隙，将钩
子部插入基座的 PCU 定位孔内。

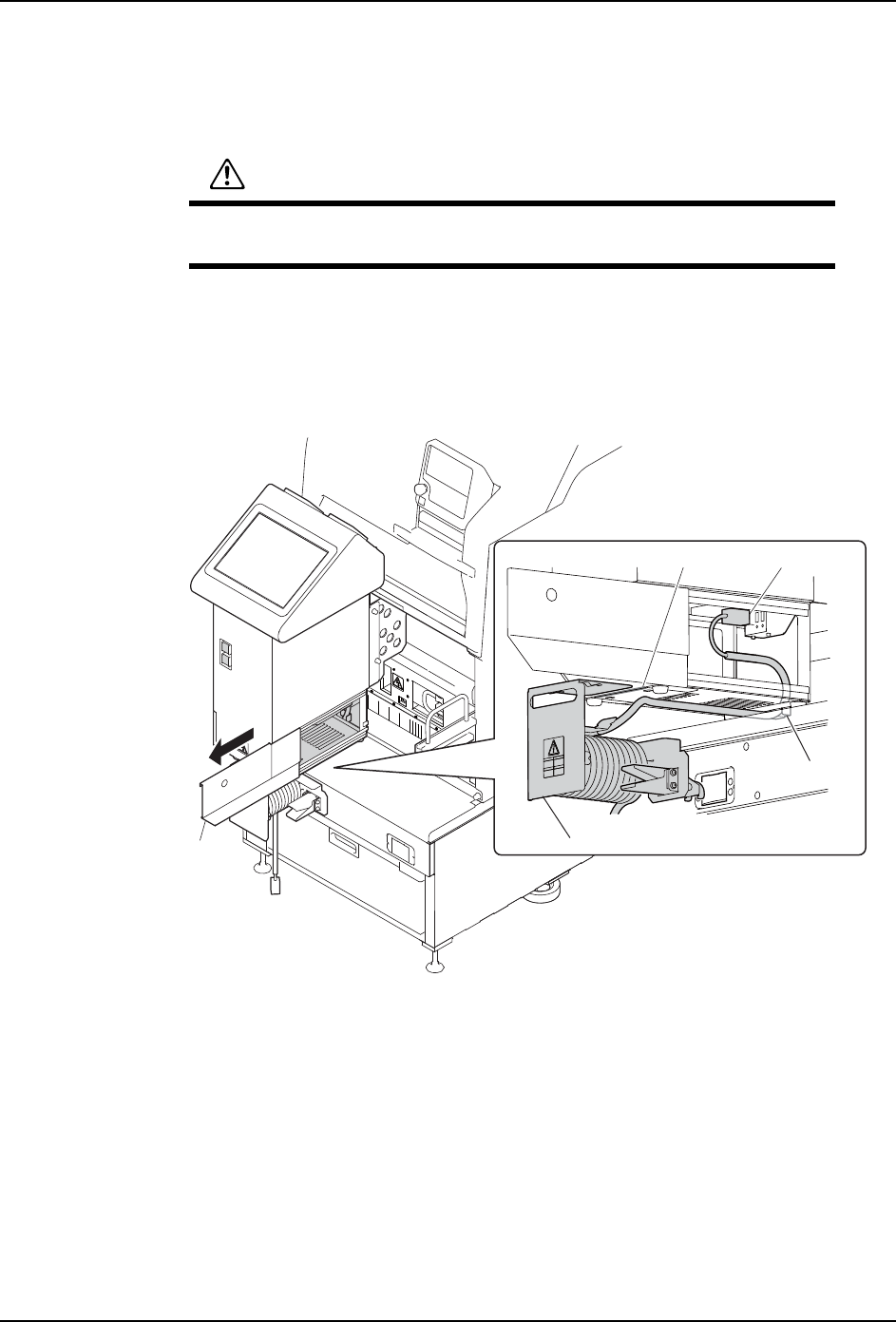

12.请先拔掉位于模组下方开口内的 IEEE1394 接插头，然后将其固定在正下方的支架上。
13.请用 IH1 控制器滑盖内的 IEEE1394 连接线取代前面拔掉的 IEEE1394 连接线并将其插入
开口内的接插头。
注意 )将手伸入滑盖内进行作业时，请注意手和手腕等不要被料站托架的臂擦伤。
注意
开闭 IH1 控制器下方的滑盖时，请注意不要夹住手指。否则，手指有可能
受伤。
.#0ᦦӊ䩽ᄤ
㒓ㅵ䚼
䩽ᄤ
01NST-1137Sa
⒥Ⲫ
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 85

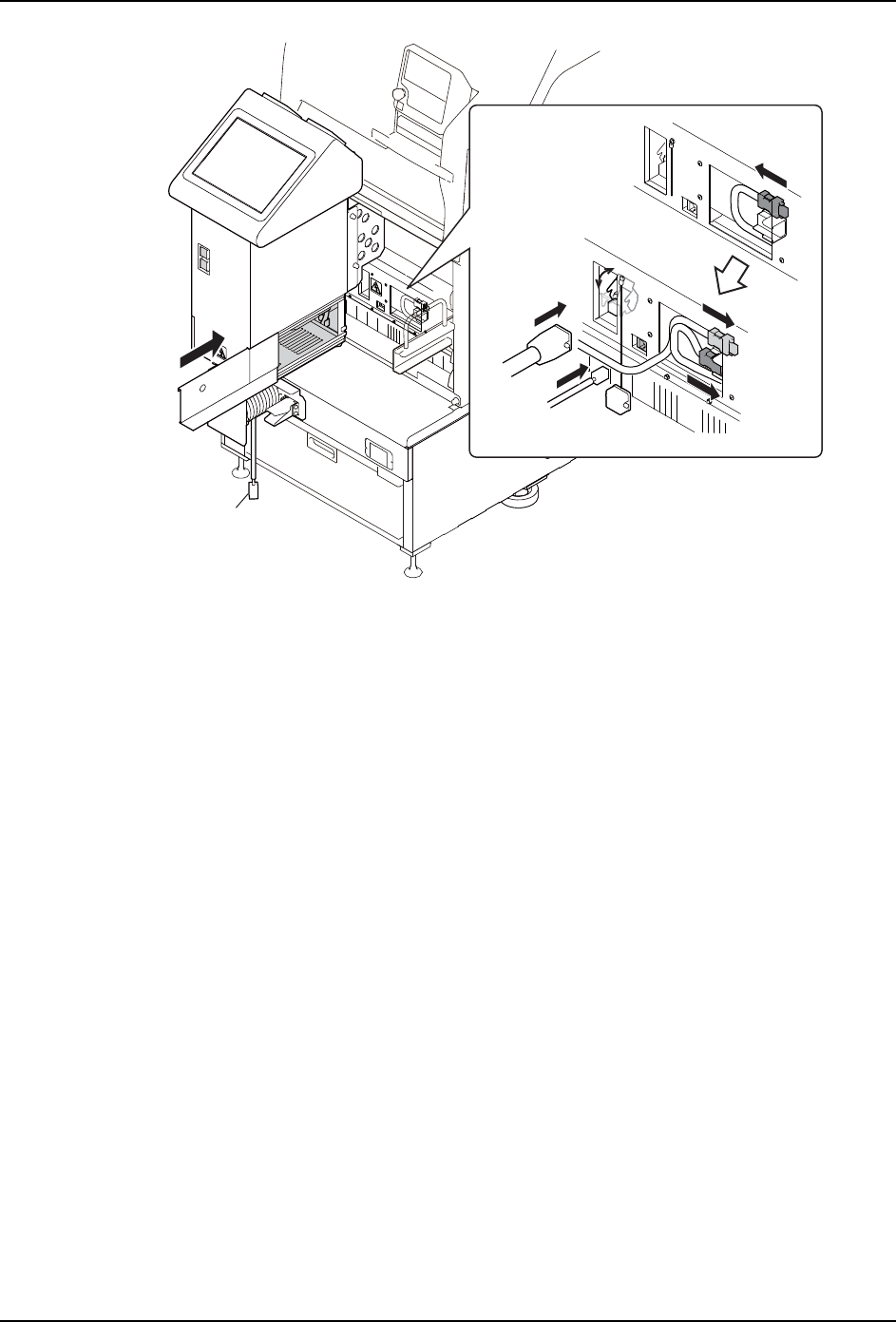

14.将滑盖内的电缆 （2 根）连接到模组下方的接插件插口上。
15.请将滑盖内的网络线插入模组下方的插口。
16.请将盖板重新装回模组下方并拧紧螺丝
17.关闭滑盖。
18.使用附属的适配器，将线圈部的另一方 LAN 接插件连接到 IH 服务器的 LAN 电缆。
19.按下 IH1 控制器的电源 ON 开关。
20.如果要卸下 IH1 控制器，请按下电源 OFF 开关，按照与安装时的相反步骤进行。
㔥㒓
㔥㒓
⬉⑤㒓
IEEE1394
䖲㒓
01NST-2706S
