INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 131 5. 决定了检查区域后，请按下 [ 保存 ] 按钮。电路板影像的明亮部分变成异物检查区 域。 6. 显示保存的确认画面。请按下 [OK]。 7. 请按下 [ 返回 ] 按钮。返回到主画面。 至此， 完成了异物检查区域 设定。 在生产之前， 请在元件选择画面中确认异物检查的项目被 选择了。 备注 ) 异物检查的模式为详细模式时 ，表示为 「异物检查 (Det…
6. IH1 控制器的运用 INS-IH1-4.0S
130 IH1 使用说明书

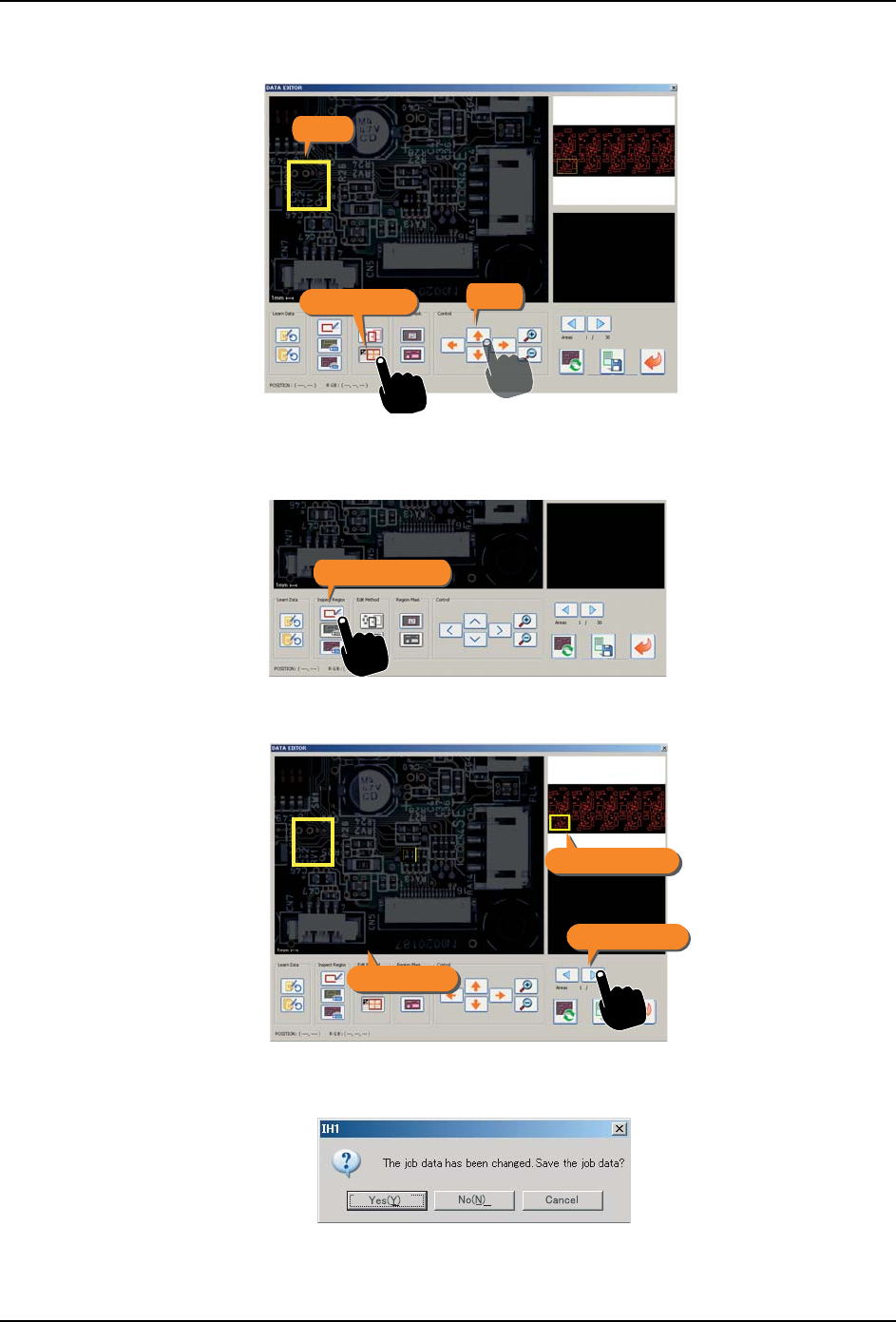

c. 按下 [ 尺寸变更 ] 按钮后，就能够通过 [ 操作 ] 按钮变更矩形的尺寸。
备注 )移动矩形时，请重新返回到移动模式。
3. 如果要增加检查区域时，请按下 [ 检查区域创建 ] 按钮，重复 2. 项。
4. 如果要在显示区域以外的位置设定检查区域，请按下 [ 区域切换 ] 按钮。
备注 )切换电路板影像时，如果在 Job 数据中存在变更，则显示 Job 数据的保存确认信息。
请选择 [OK]。
01NST-1238Sa
᪡
ⶽᔶ
ሎᇌব
01NST-1236Sa
Ẕᶹऎඳ߯ᓎ
01NST-1239Sa
ऎඳߛᤶ
ᰒ⼎ऎඳ
⬉䏃ᵓᕅڣ
01NST-1544E
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 131

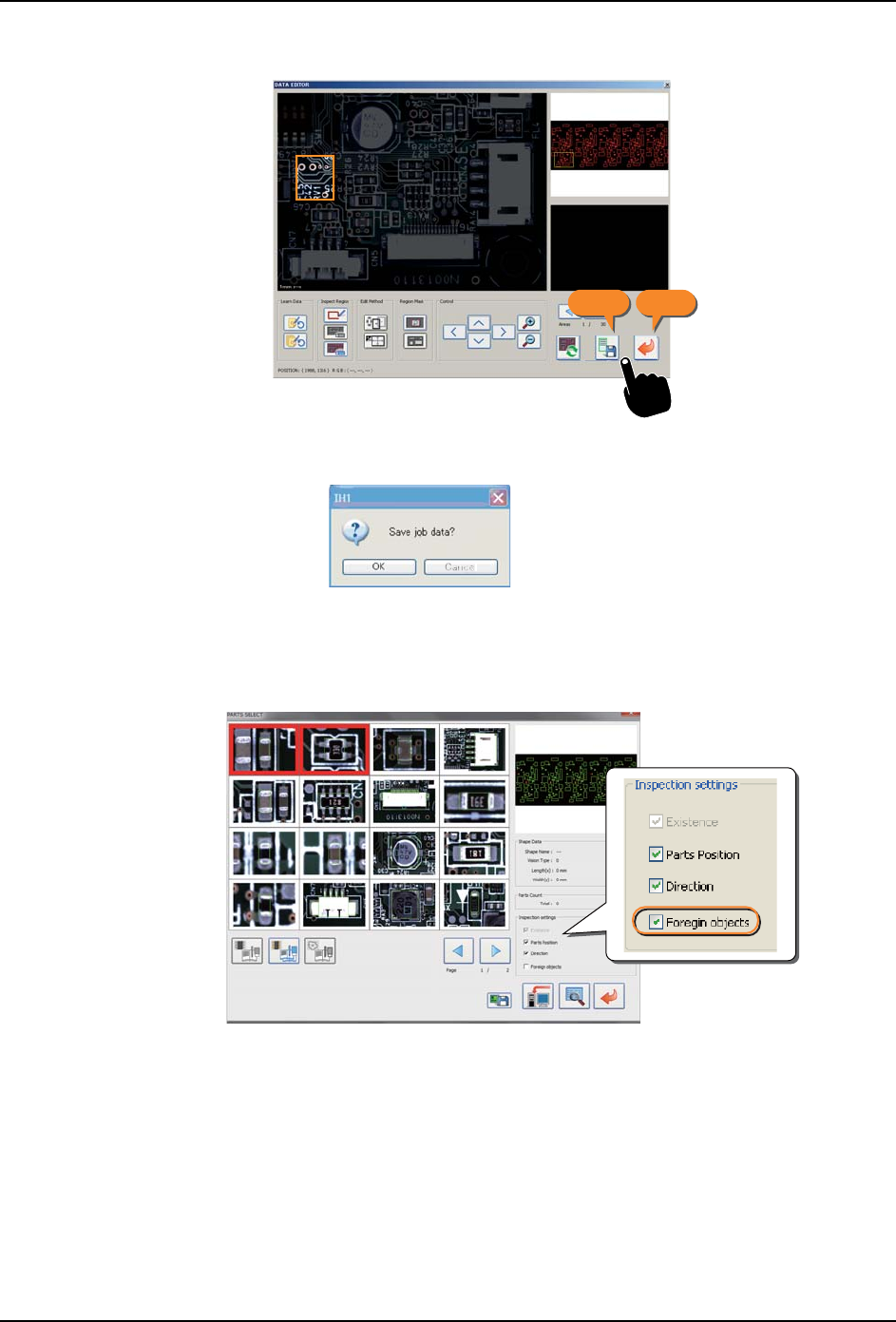

5. 决定了检查区域后，请按下 [ 保存 ] 按钮。电路板影像的明亮部分变成异物检查区域。
6. 显示保存的确认画面。请按下 [OK]。
7. 请按下 [ 返回 ] 按钮。返回到主画面。
至此，完成了异物检查区域设定。在生产之前，请在元件选择画面中确认异物检查的项目被
选择了。
备注 )
异物检查的模式为详细模式时，表示为 「异物检查 (Detail)」 。异物检查模式的说明请参照
「4.2.4 关于异物检查模式」。
01NST-1241Sa
䖨ಲ
ֱᄬ
01NST-1242E
01NST-1545Eb
6. IH1 控制器的运用 INS-IH1-4.0S
132 IH1 使用说明书
删除异物检查区域
错误地创建了检查区域的时候，请通过删除按钮删除电路板影像的矩形。
a. 请选择想要删除的检查区域 （矩形）后，按下 [ 区域删除 ] 按钮。所选择的区域被
删除。
b. 全部删除电路板影像内的检查区域 （矩形）时，请按下 [ 全部区域删除 ] 按钮。除
了显示的部分，如果还存在其他要删除的区域，通过 [ 区域切换 ] 按钮切换电路板
影像，进行相同的操作。
6.1.6 焊锡信息登录模式
登录焊锡信息。不能检出焊锡上的异物时，通过登录焊锡信息可以提高检出精度。
即使不登录焊锡信息异物检出精度也没有问题时，不需要此设定。
在此时设定的焊锡信息将做为参考基准。请确认不是不良焊锡或含有异物的焊锡。
01NST-1240Sa
ऎඳߛᤶ
ⶽᔶ
ऎඳߴ䰸
ܼ䚼ऎඳߴ䰸
㕌䗇ຌ⬟
ᖧ܅ᬃ֒
01NST-2721S
⭫䐥ᶵ᮪։ഴ
॰ต㕌䗇
ᮦᦤᬃ֒䜞
