11. IH1Reporter INS-IH1-4.0S
214 IH1 使用说明书

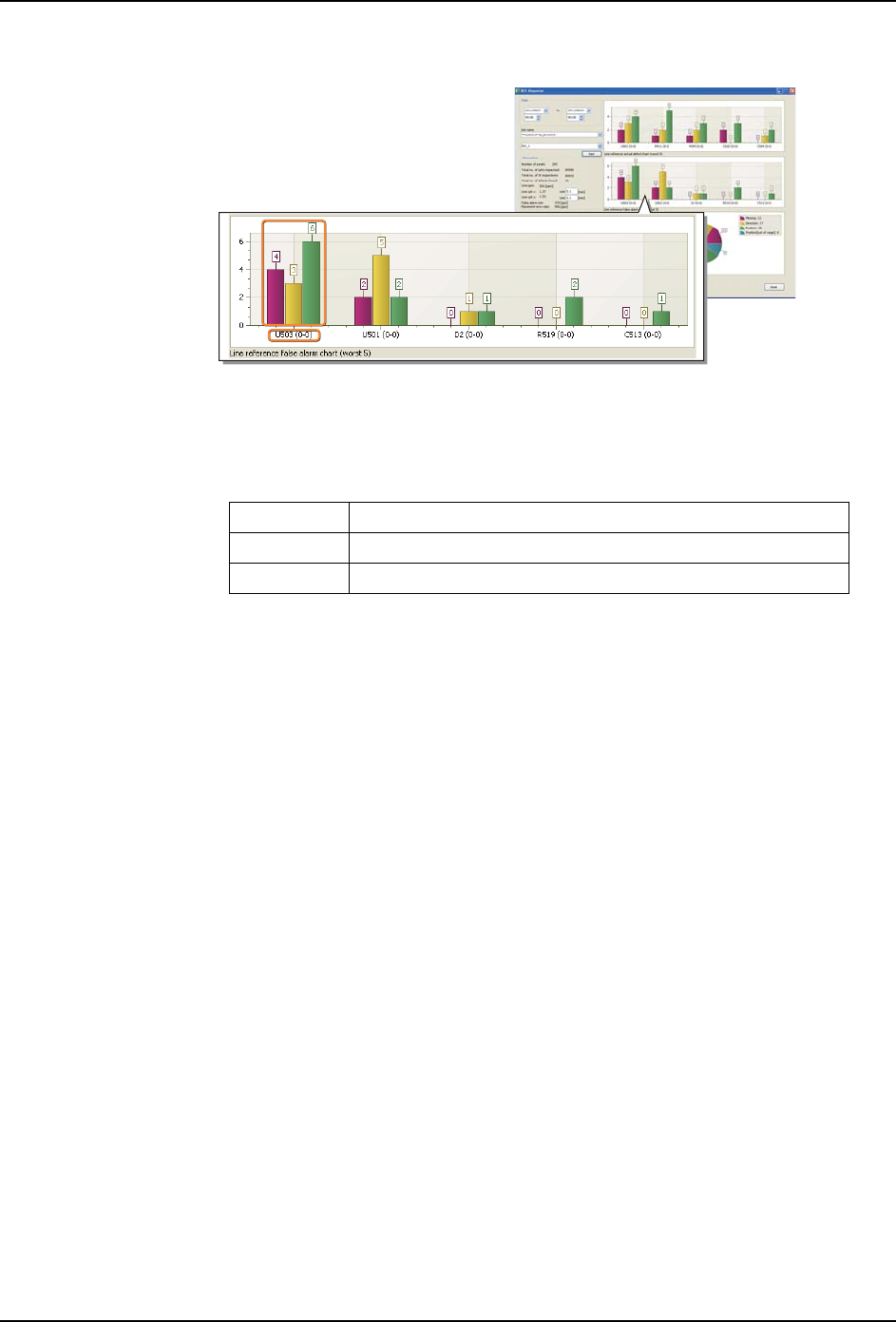

11.4.4 Line reference false alarm chart (worst 5)
以柱形图显示发生虚报多的 5 种元件。各图形的项目名如下。
·项目名：元件参考名 （模组号码 - 供料器料槽号码）
·颜色：柱形图的颜色如下。
备注 )运用了供料器自由配置、次料站等功能时，供料器料槽号码与实际搭载的料槽位置有
可能不一致。
红色 元件没有被贴装。
黄色 元件的贴装方向错误。
绿色 元件的贴装位置偏移，或者不能识别元件。
01NST-1850a
INS-IH1-4.0S 11. IH1Reporter
IH1 使用说明书 215

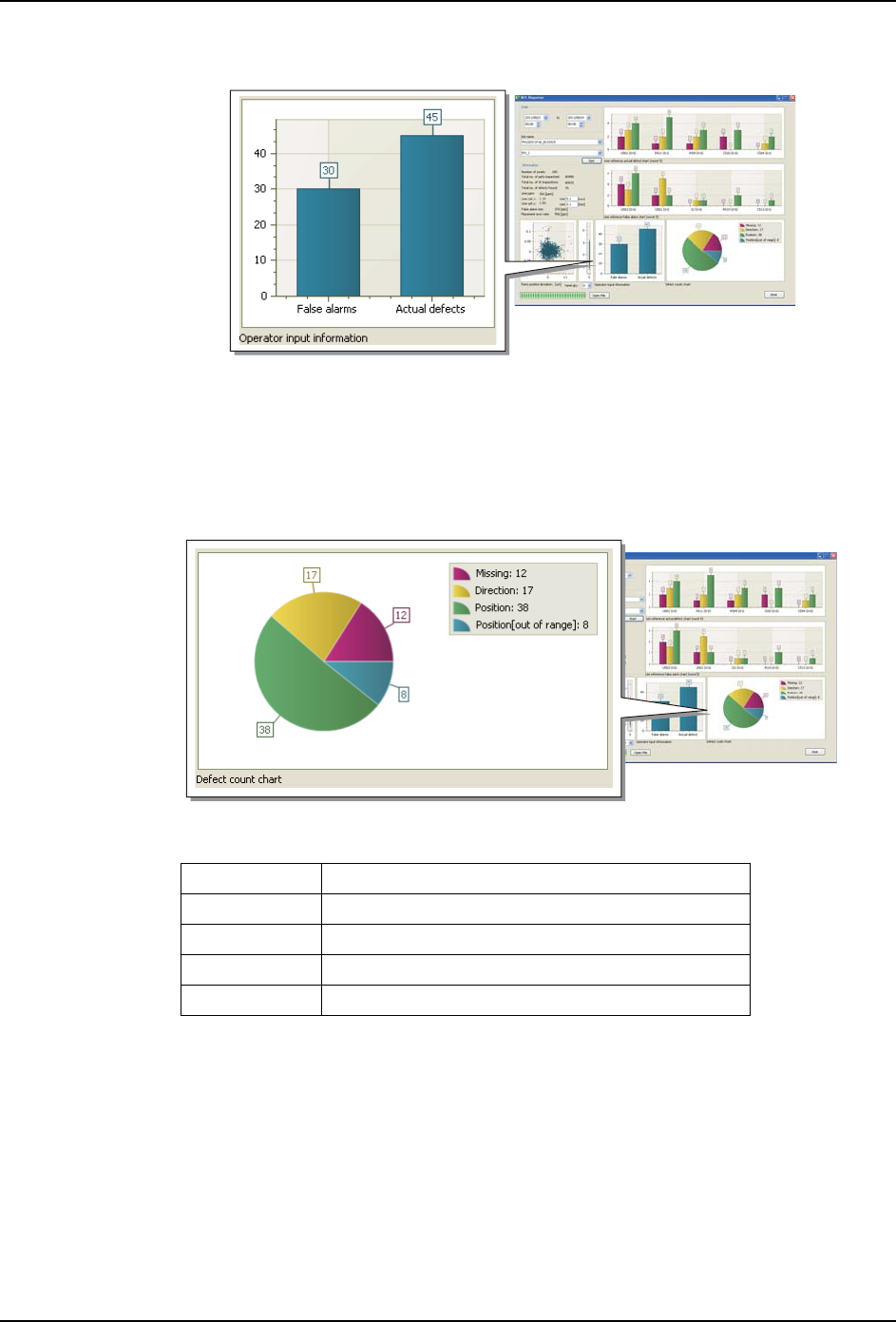

11.4.5 Operator input information
对于 IH1 控制器判断为错误的元件，以柱形图显示 IH Client 的操作者的判断结果的统计。
·False alarms：虚报
·False alarms：贴装错误
11.4.6 Defect count chart
以圆形图显示 IH1 控制器判断为错误的元件数和错误内容。
01NST-1851a
Missing 元件没有被贴装。
Direction 元件的贴装方向错误。
Position 元件的贴装位置发生了偏移。
Foreign 检查区域内检测出异物。
Not found 不能识别元件。
01NST-1852a
11. IH1Reporter INS-IH1-4.0S
216 IH1 使用说明书

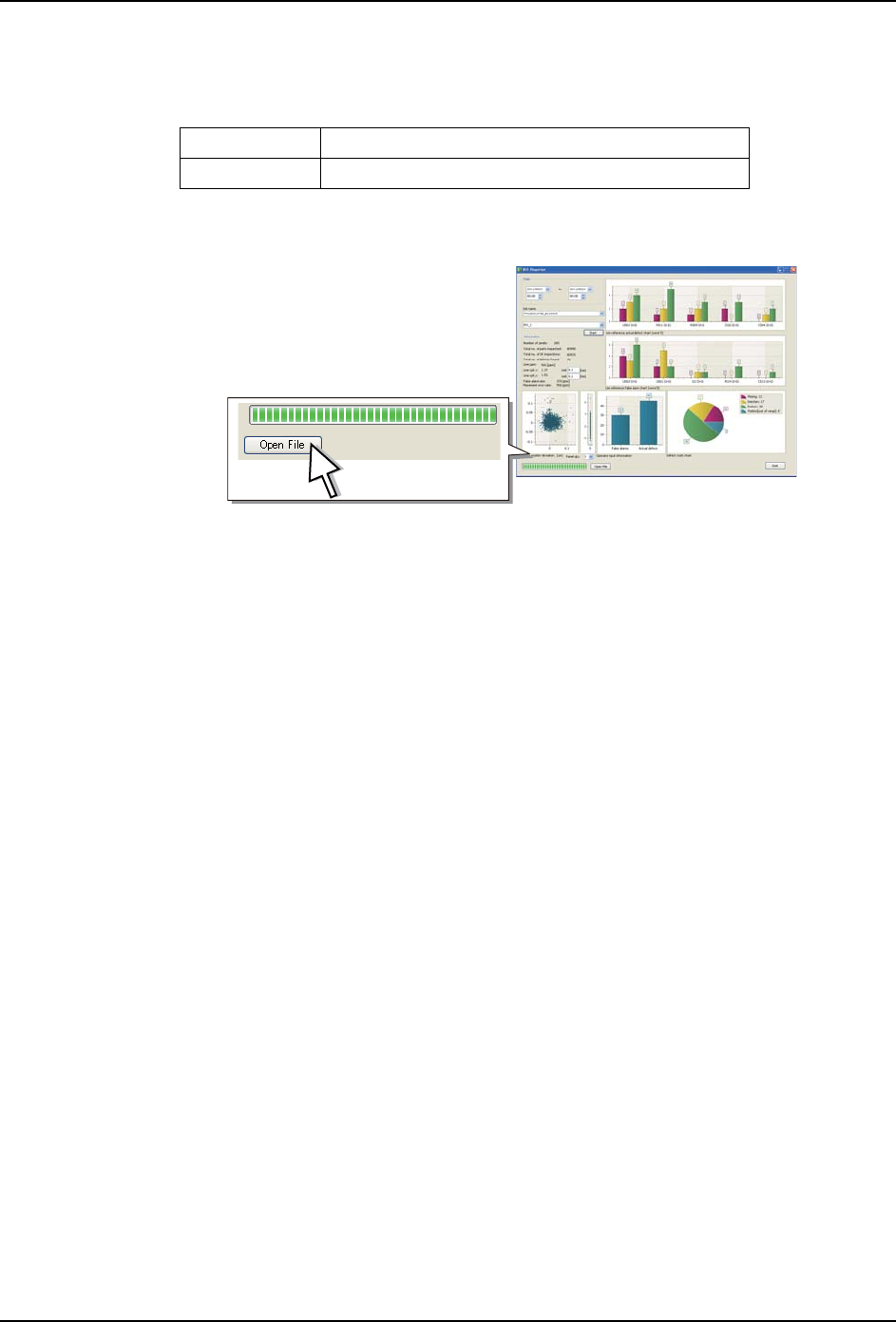

11.5 统计结果的保存数据
IH1Reporter 的统计结果作为文本数据被自动保存。
要打开所保存的数据时，请点击 [Open File]。
保存位置 安装文件夹 \IH1\IHAnalyze\Data
文件名 result_ 统计开始日期 _ 统计结束 .txt
01NST-1853a
