INS-IH1-4.0S 3. 安装和设定 IH1 使用说明书 49 3.5 Easy Link for TCP 的设定 想要连动 IH Clie nt 和 IH 搬运轨道时，请进行以下的设定 。 3.5.1 Easy Link for TCP 的生产线构成的设定 进行 IH 搬运轨道的生产线构成的设定。在记事本等文本编辑 器中打开以下文件夹的文件， 对照生产构成进行编辑。 生产线构成与电路板的传送方向 无关， 请按照从正面看到的从左到…
3. 安装和设定 INS-IH1-4.0S
48 IH1 使用说明书
备注 ) 关于电路板载入和送出的指示方法，请参照搬运轨道的手册。
INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 49
3.5 Easy Link for TCP 的设定
想要连动 IH Client 和 IH 搬运轨道时，请进行以下的设定。
3.5.1 Easy Link for TCP 的生产线构成的设定
进行 IH 搬运轨道的生产线构成的设定。在记事本等文本编辑器中打开以下文件夹的文件，
对照生产构成进行编辑。生产线构成与电路板的传送方向无关，请按照从正面看到的从左到
右顺序进行登录。
·安装驱动器 \EasyLink\LineControl\Share\LineConfig
备注 ) 安装默认设定进行了安装时，为以下文件夹
C:\FUJI\EasyLink\LineControl\Share\LineConfig
1 注释栏。不反映到设定中。
2 生产线区域。多条生产线时，请输入与生产线数相同的生产线区域。
3 机器区域。1 条生产线上存在多台机器时，请输入与机器数相同的机器
区域。
line 输入登录到 Flexa 中的生产线名。
Machine 输入机器别名。请输入不同的名称，使得能够判别各搬运轨道。
MachineType 输入机器类型。请输入 “Conveyor”。
LaneType 输入搬运轨道的通道类型。请对照被设置的搬运轨道，请输入
“Single” 或 “Dual”。
IPAddress 输入搬运轨道的 IP 地址。
01NST-1323
$$
2010/09/24 08:37:09 Created by Fuji For dll Test
$$
factorydef {
line “T E S T L IN E ” “” {
Machine “C onveyor1” {
MachineType : “C on v e y or”,
LaneType : “D u a l”,
IP A d d ress : “xxx.xxx.xxx.xxx”,
EasyLinkType : “T C P ”,
LaneN o : "1 ;2",
IH C lien tC om pu terN am e: "IH C lientP C ",
}
Machine “C onveyor2” {
MachineType : “C on v e y or”,
LaneType : “D u a l”,
IP A d d ress : “xxx.xxx.xxx.xxx”,
EasyLinkType : “T C P ”,
}
Machine “C onveyor3” {
MachineType :
“C o n v e y or”,
LaneType : “D u a l”,
IP A d d ress : “xxx.xxx.xxx.xxx”,
EasyLinkType : “T C P ”,
}
}
}
1
2
3
3. 安装和设定 INS-IH1-4.0S
50 IH1 使用说明书
3.5.2 Easy Link for TCP 的设定
1. 从开始菜单中执行 [Programs]-[IH1]-[Easy Link]-[Easy Link Settings]。显示以下
的画面。
2. 请根据需要输入 Easy Link for TCP 的项目，按下 [OK]。

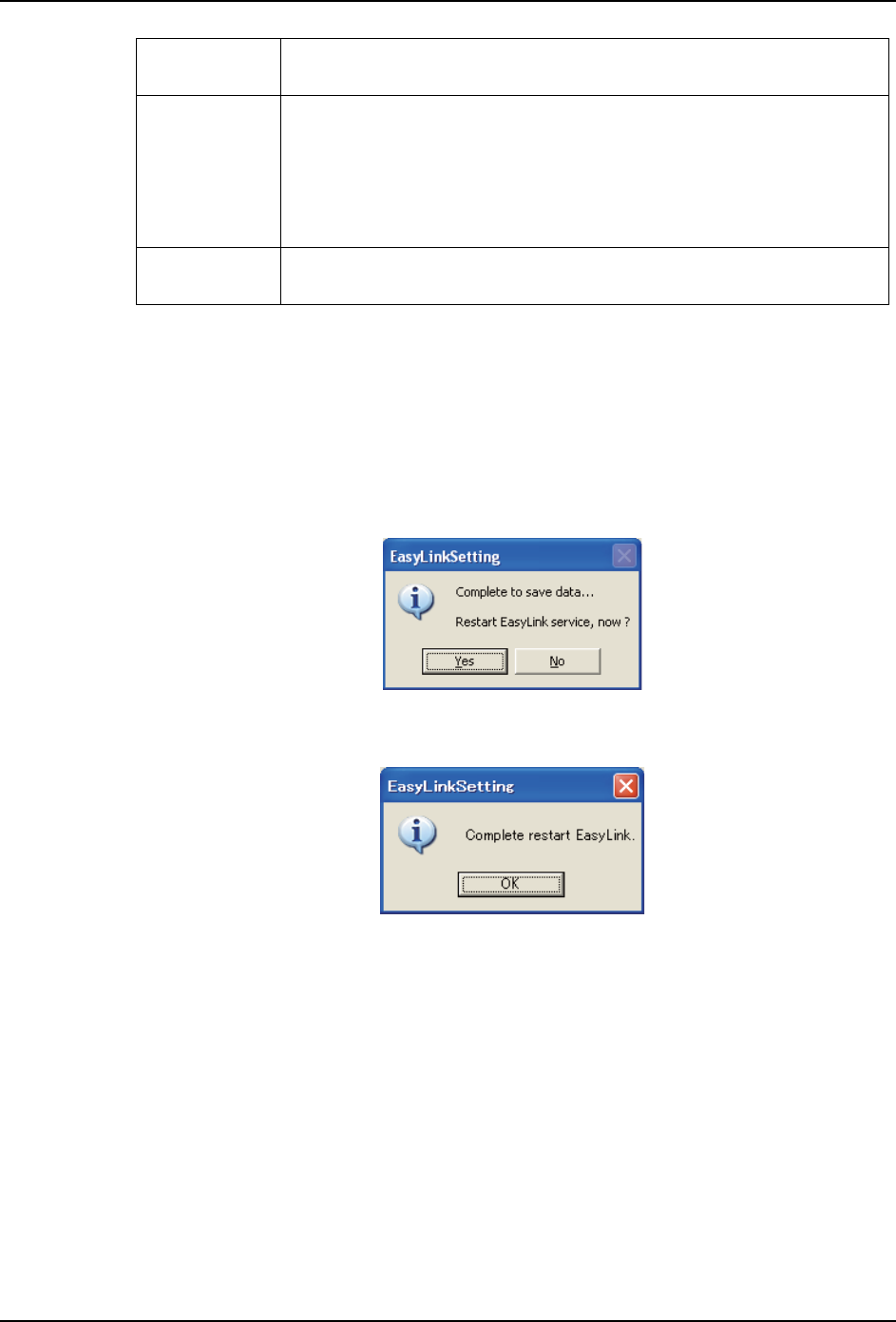

3. 请按下 [Yes]。重新启动 Easy Link for TCP。不想重新启动时，请按下 [No]。
4. 重新启动后，显示以下的对话框。请按下 [OK]。
EasyLinkType 输入与 Easy Link 间的通信方法。
请输入 “TCP”。
Lane No 输入连接了搬运轨道的机器 （检查模组）的通道号码 （1 ～ 3）。输入
上通道时多个通道号码时，请使用分号 （； ) 进行区分。
省略 LaneType 该项目时，LaneType 为 “Single” 时，被看作 “1”，
“Dual” 时，被看作 “1 ； 2”。
机器 （检查模组）的各通道被连接了不同的搬运轨道时，需要输入。
MachineType 为 “Conveyor”，LaneType 为 “Single” 或 “Dual”
时，该项目变成有效。
IH Client
Computer Name
输入与搬运轨道进行通信的 IH Client 的电脑名。该 MachineType 为
“Conveyor” 时，此项目变成有效。
01NST-1325E
01NST-1326
