13.6关于贴装角度和检查结果公差确认的关系。
检查机的检查结果是针对电路板坐标而计算的。此外，公差值是针对元件定
义而设定。的
因此，当贴装角度为 0 度 /180 度と 90 度 /270 度时，作为比较对象的公差
值也不同。
01NST-2752S
䍪㻻䀈ᓜφᓜ
䍪㻻䀈ᓜφᓜ
ѰҼӄ䈪᱄θޢᐤٲ䇴ᇐᗍ∊䖹ቅȾ
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 251
13.7关于方形芯片的数据尺寸对结果的影响
如果元件的实绩尺寸和影像中的元件尺寸有差异，则检查结果的精度有可
能变低。
以同一 TopViewShape 数据处理多个元件时有可能会发生这种情况。
出现这样的情况时，请通过复数 TopViewShape 功能进行对应或者另行创建
TopViewShape 并设定合适的躯干尺寸。

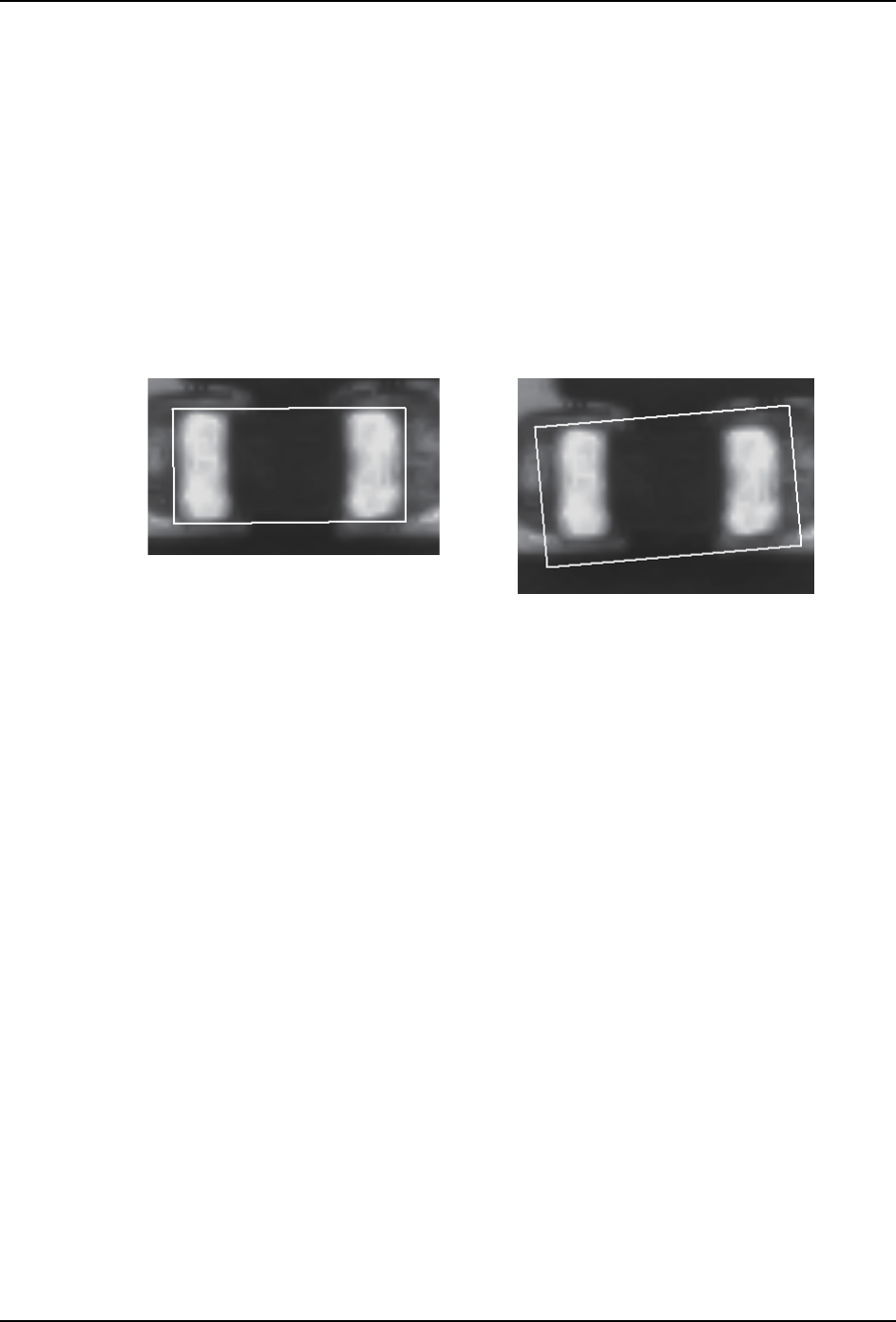

针对同一影像躯干尺寸定义不同的情形的检查结果例子
Body Size(X,Y) : 600×300μm Body Size(X,Y) : 660×372μm
检查结果 「OK」 检查结果 「NG」-> 误报
01NST-2753
01NST-2754
13. 巧技全集 INS-IH1-4.0S
252 IH1 使用说明书
13.8关于 OverViewList 的应用
用途
用于确认错误影像以及执行 data tuning。
使用方法
在 PARTS SELECT 画面 / DATA EDITOR 画面上配有 OverViewList 图标。

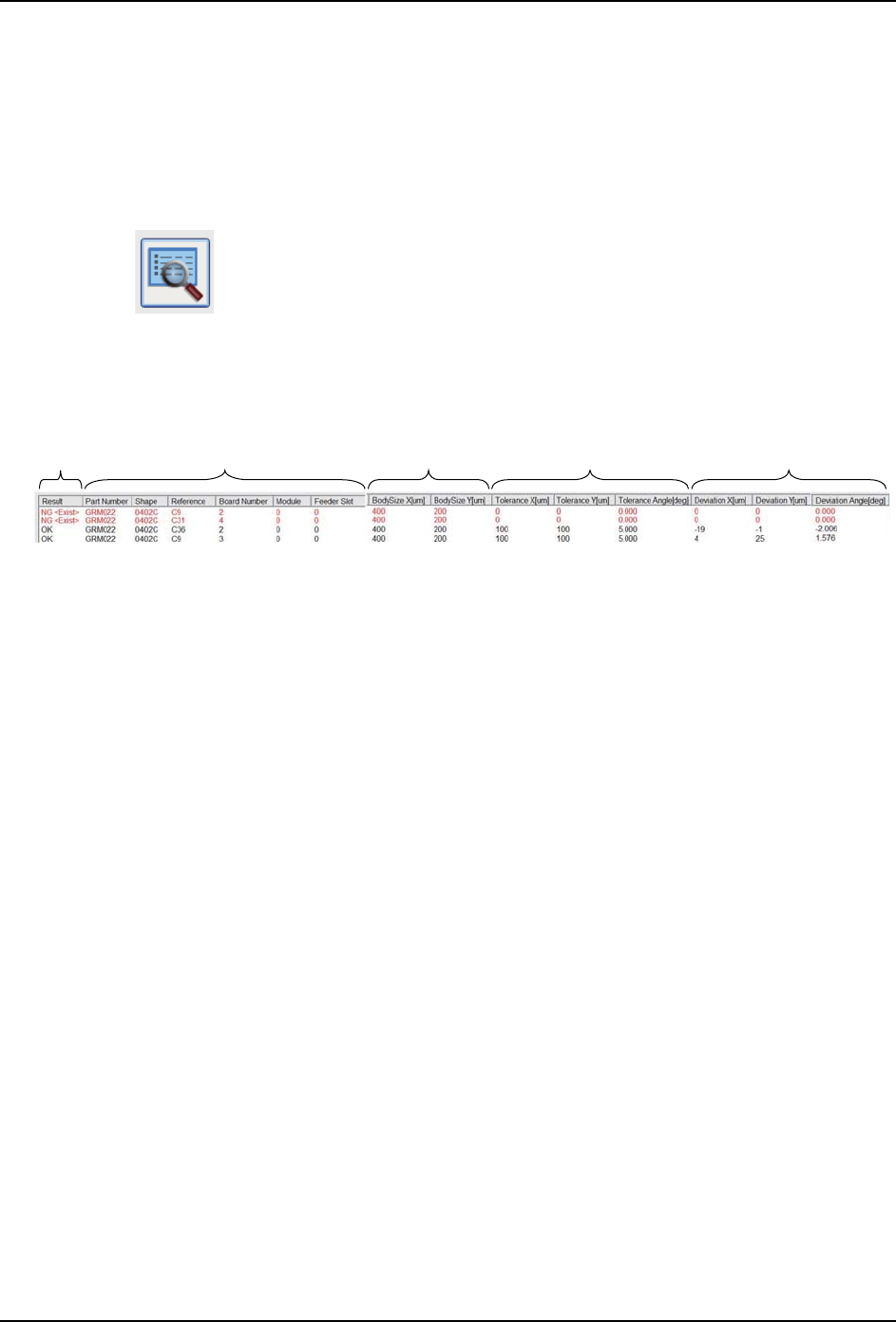

点击该图标后可以查看下列一览表。
选中一览表中的一个元件 （1 条生产线）并双击后，该元件就会显示在
DATAEDITOR 上并且变为可编辑的状态。
01NST-2755
01NST-2756S
ݹԬ㔉᷒ ݹԬؗᚥ 䇴ᇐ䓥ᒨተሮٲ 䇴ᇐޢᐤٲ Ỷḛ㔉᷒ٲ
