10. IH1plus
IH1plus 是通过 IH1 控制器在机外编辑检查数据的工具。使用 IH1plus 时，需要预先在 IH1
控制器中进行电路板检查，将拍摄的影像传输给 IH Server。
10.1 IH1plus 的安装
在安装了 IH Server 的电脑上使用 IH1plus。
IH1plus 被存放在 IH1 应用程序的安装 CD 内。
安装方法请参照 "3.1IH Server 和 IH Client 的安装 "。在安装 IH Server 时，安装
IH1plus。

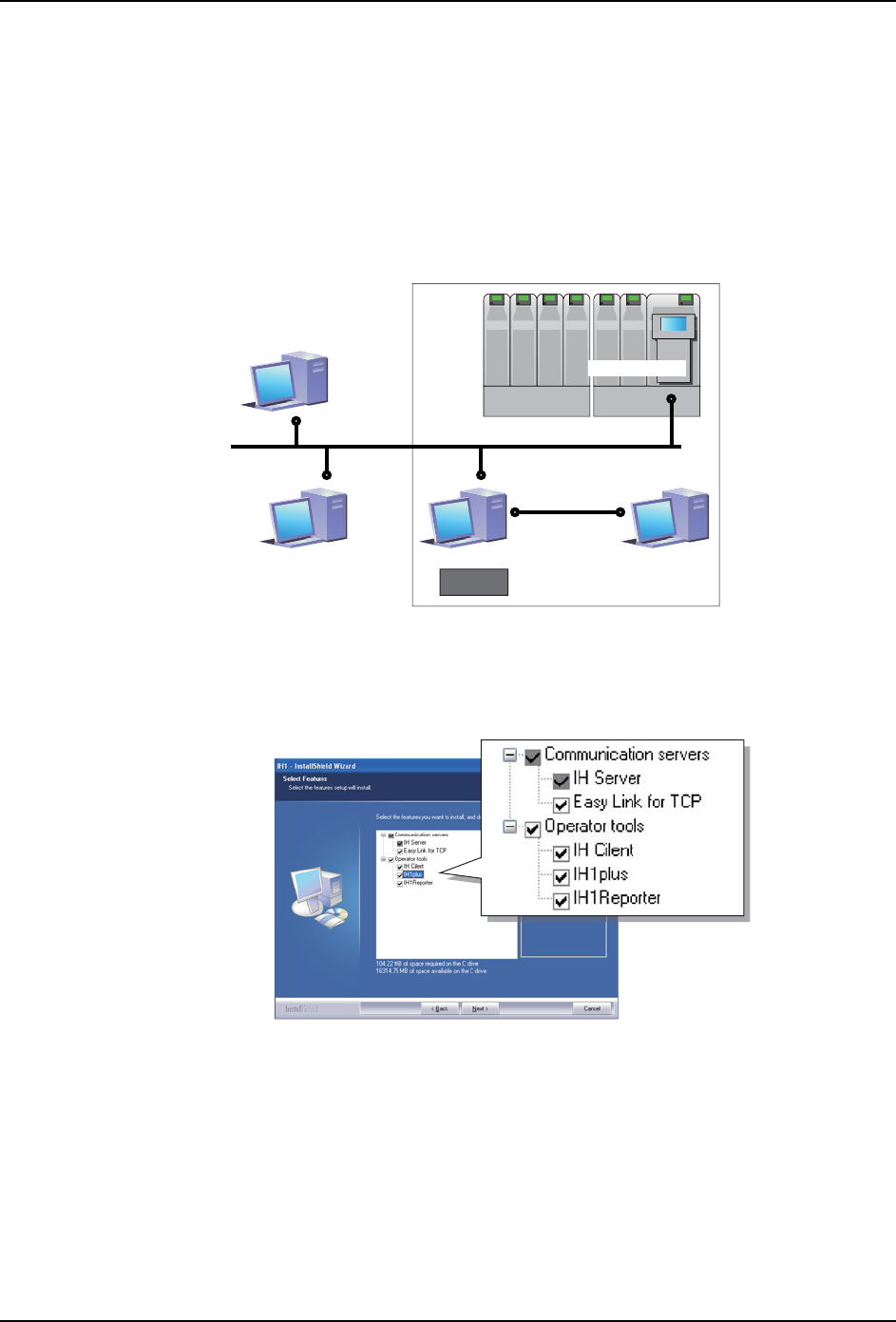

01NST-1804
Fuji Flexa
Accessory software
IH Sever
IH1plus
IH Client
IH1 controller
01NST-1854E
10. IH1plus INS-IH1-4.0S
198 IH1 使用说明书
10.2 IH1plus 的启动和主画面
此处，说明 IH1plus 的启动方法和启动后所显示的画面。
在启动 IH1plus 之前，需要预先在 IH1 控制器中进行电路板检查，将拍摄的影像传输给 IH
Server。
10.2.1 启动 IH1plus
1. 从 Windows 程序菜单中选择 IH1plus，或者双击桌面的 IH1plus 图标。
2. 显示注册画面。输入用户名和密码。
备注 )请以管理者权限的用户名进行注册。
3. 按下 OK 按钮。
4. 显示主画面。请符合作业的目的，按下各按钮。
备注 )关于画面内的显示和各按钮的含义，请参照
?10.2.2
IH1plus 的主画面
?
。
01NST-1805E
01NST-1806
INS-IH1-4.0S 10. IH1plus
IH1 使用说明书 199
10.2.2 IH1plus 的主画面
说明画面的显示。
Job Information
Job Status
Job 表示 Job 名。
Rev. 表示 Job 修订。
Side 表示 Job 的贴装面。
Module 表示检查模组的号码。
Model 表示基准名。
Size 表示电路板尺寸。
Areas 表示检查区域数。
Foreign areas 表示异物检查的检查区域数。
有元件示教状态
表示元件有无检查所需的有元件示教数据的状态。
如果在全部的检查对象元件被登录了有元件示教数据，
背景以浅蓝色被显示。
无元件示教状态
表示元件有无检查所需的无元件示教数据的状态。
如果在全部的检查对象元件被登录了无元件示教数据，
背景以浅蓝色被显示。
有无参考影像状态
表示异物检查所需的参考影像是否被登录了。
如果 Job 中没有设定异物检查，背景以黄色被显示。
01NST-1807S
Job
information
Job status
᪡ᣝ䪂
