INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 109

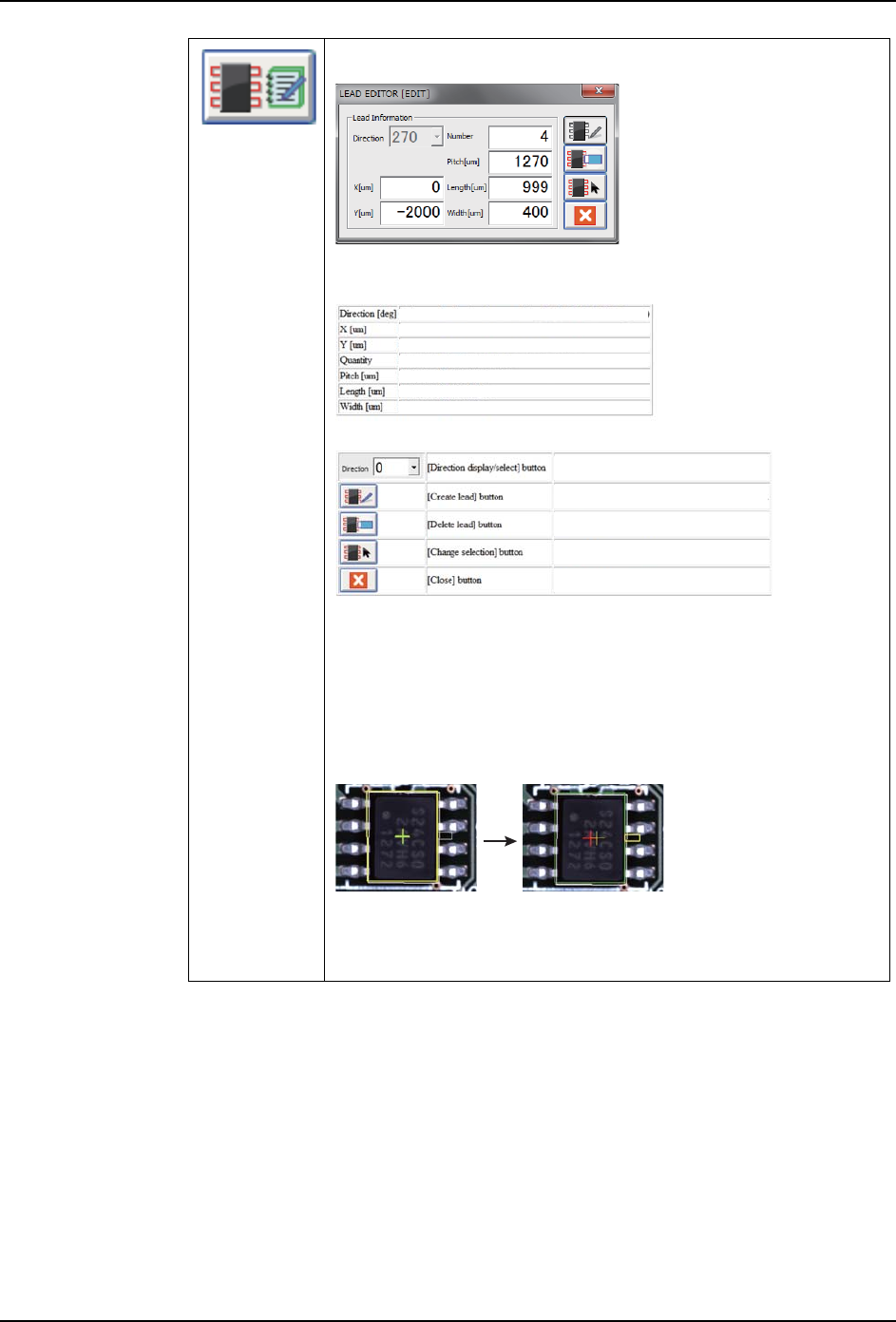

引脚编辑画面
显示编辑引脚的画面。
作为编辑对象的元件必需处于被选中的状态 （显示为黄色）。
当元件已处于被选中状态后，请打开引脚编辑画面并设置引脚方向。
接着，点击引脚创建键后 ，便会按照先前设定的方向创建引脚。
请根据元件实物编辑引脚参数 （只数、位置、引脚中心距、长度、宽
度）。
如需删除引脚，则请选中引脚 （显示为黄色）后点击引脚删除键。
创建引脚时，如果元件被选中，则模式自动变为引脚创建模式。
※ 如果编辑前后的元件中心 （上图中的十字架）不一致，就无法保存数
据。
㺞⽰ᇐⲺᕋ㝐ᯯੇȾδ0°Ƚ90°Ƚ180°Ƚ270°ε
㺞⽰ੇ;䖪Ⲻ〱ࣞ䠅Ⱦ
㺞⽰ੇ<䖪Ⲻ〱ࣞ䠅Ⱦ
㺞⽰ᕋ㝐ਠᮦȾ
㺞⽰ᕋ㝐ҁ䰪Ⲻѣᗹ䐓Ⱦ
㺞⽰ᕋ㝐䮵ᓜȾ
㺞⽰ᕋ㝐ᇳᓜȾ
⭞ӄ䘿ᱴ⽰ᕋ㝐ᯯੇȾ
ṯᦤ䇴㖤ᯯੇδ0°Ƚ90°Ƚ180°Ƚ270°εࡑᔰᕋ㝐Ⱦ
ࡖ䲚㻡䘿ѣⲺᕋ㝐Ⱦ
࠽ᦘ㻡䘿ѣⲺᕋ㝐Ⱦ
ީ䰣ᕋ㝐㕌䗇⭱䶘Ⱦ
5. 基本操作 INS-IH1-4.0S
110 IH1 使用说明书
元件类型设定
对于白色主体的元件具有效果的检查。
对于不是白色主体的元件具有效果的检查。
不依存四边形形状的检查。
适用于检查类似 LED 等两端电极无法被清晰拍摄的元件。
适用于检查圆形元件。躯干的短边为圆的直径。
查找线编辑模式
使用查找线，检查元件偏移的模式。
查找线应用的切换
选择查找线未设定的元件并按下按钮，查找线模板就会被创建。
如果是设定了查找线的元件，删除查找线模板。
查找线选择
使用方向键，选择查找线。
查找线复制
复制选择中的查找线，追加查找线。
查找线删除
删除选择中的查找线。
查找线长度变更
能够变更所选择的查找线的长度。
Find 切换
切换所选择的查找线的 Find 设定。
轮廓位置补正
将各查找线补正到元件的轮廓位置上。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 111
方向检查数据编辑模式
进行元件方向检查的数据编辑、追加和删除的模式。
移动
编辑影像上所显示的矩形 （元件主体）的位置。
尺寸变更据
编辑影像上所显示的矩形 （元件主体和引脚）的尺寸。
间距变更
辑影像上所显示的矩形 （引脚）的间距。
方向检查设定
追加方向检查的区域，将方向检查设定为 ON。
删除方向检查的区域。
检查色指定
指定亮色的元件。
指定暗色的元件。
自动调整
自动调整影像的亮度和明暗，使得容易判别。
方向检查测试设置
如需对元件的各个方向进行方向检查测试，则请选中方向检查设置键
后再点击测试键。
测试时以定义位置为基准并将元件分别旋转 0,+90,+180,+270 度。
以旋转的角度顺序显示测试结果。红字表示有错。
设置切换为对元件的各个方向进行方向检查测试。
检查阈值设定
设定检查时的阈值。
平均亮度：表示所选择区域内的平均亮度。
阈值： 数值为 0 时，检查时的阈值使用比较区域内的平均亮度。另
外，区域在中央位置，不能创建比较区域时，阈值作为 128.。
请在显示的数字键盘上进行输入。
