2. 各部分的名称和功能 INS-IH1-4.0S
8 IH1 使用说明书
2.6 传感器配置图
此处，说明 IH1 中所使用的传感器和执行器类的配置和 I/O （输入输出信号）显示的看法。
注意 )根据机器的状态，如果进行 I/O 的输出操作，有可能损坏机器。输出操作请在本公司
和代理店的服务人员的指示下进行。
2.6.1 关于 I/O 监视器软件

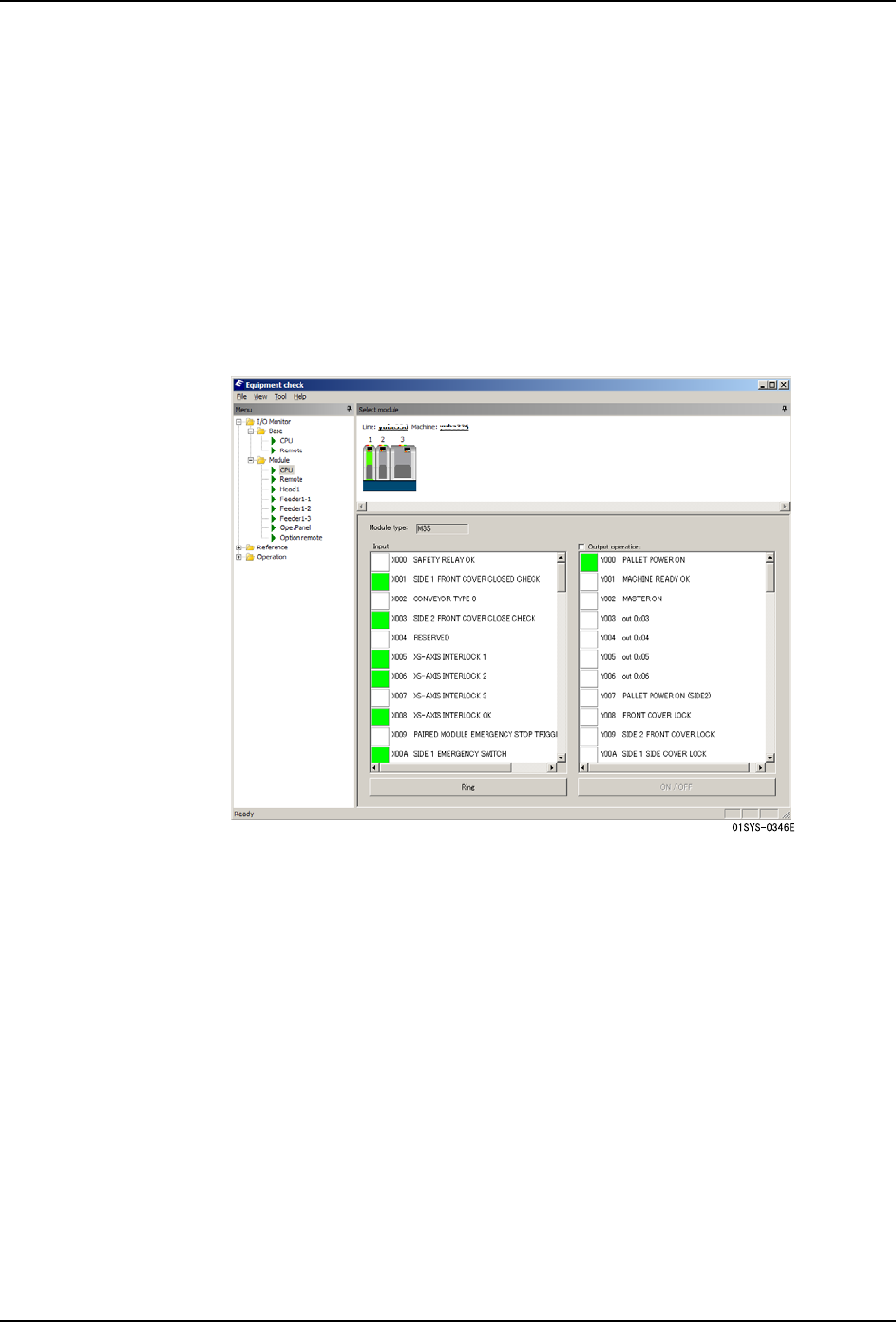

进行传感器的 I/O （输入输出信号）的确认时，需要软件工具 [Equipment Check]。启动
[Equipment Check] 后就会显示以下的画面，请选择单元，进行 I/O 的确认。
备注 )关于 [Equipment Check] 的详细说明，请参照 [ 系统手册 ] 的 NXT 系列 [ 软件工具 ]
的 [Equipment Check]。
在以上的图和表格中，表示传感器 （图中号码）和地址的关系。
INS-IH1-4.0S 2. 各部分的名称和功能
IH1 使用说明书 9
2.6.2 IH1 工作头
在带自动支撑销功能 （选购件）的工作头中，配置了以下的传感器和执行器。
备注 )在不带自动支撑销功能的工作头中，没有配置传感器和执行器。
输入信号
输出信号
图中号码 地址 信号名
1 X100 销夹块上升端确认
2 X101 销夹块下降端确认
3 X102 销松开确认
图中号码 地址 信号名
4 Y100 夹块下降指示
1
4
3
2
2. 各部分的名称和功能 INS-IH1-4.0S
10 IH1 使用说明书
MEMO:
