INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 239
13.3关于元件检查的照明自动设定功能的使用方
法。
13.3.1 什么是照明自动设定功能？
通常照明有 3 种设置选项，它们分别是 （侧射下段 / 侧射上段 / 俯射）。
不过，在某些情况下单凭这 3 种选项有可能无法达到可以检查的水准。
在这样的情况下，通过照明自动设定功能就可以找到对比度理想的影像。

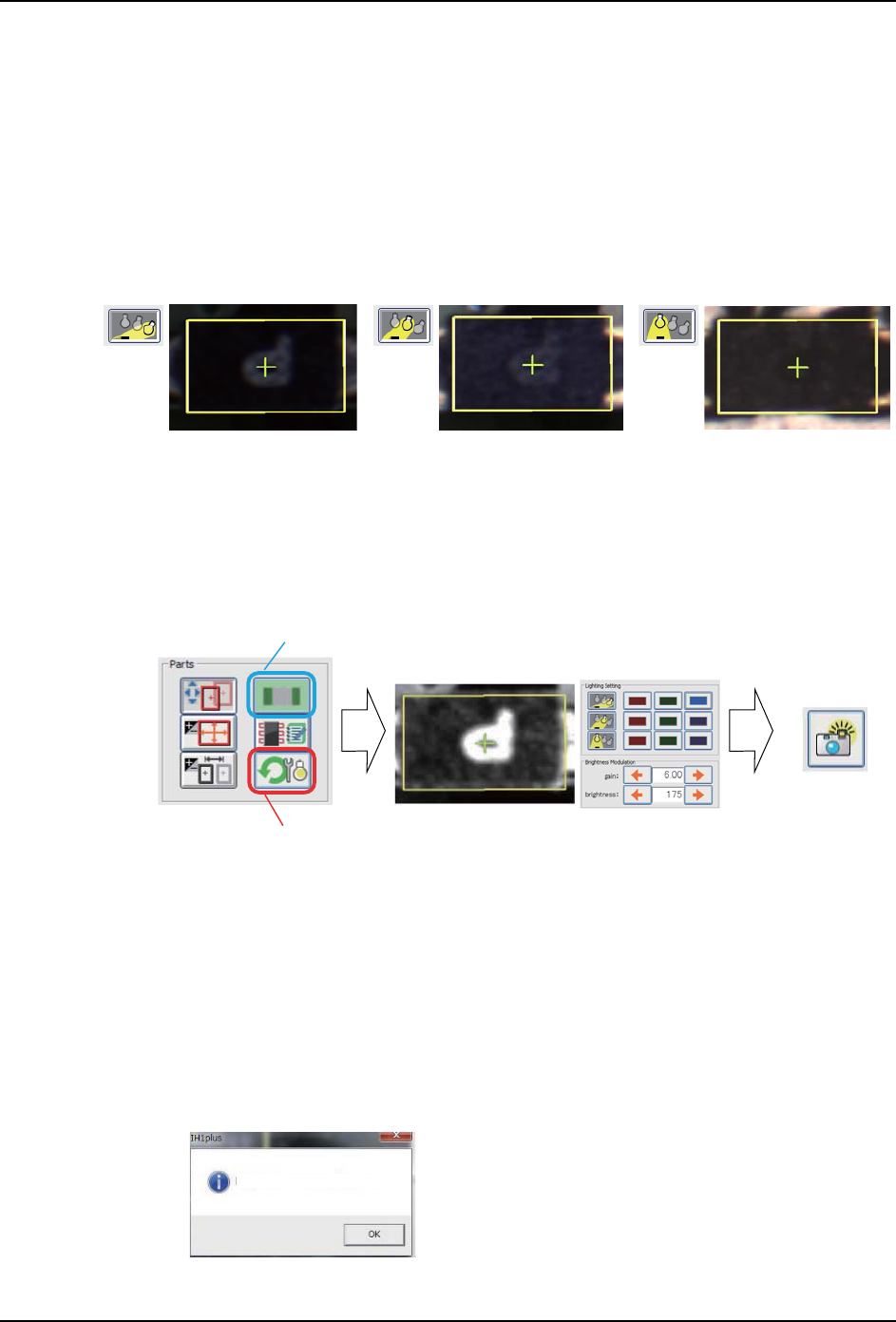

13.3.2 如何使用照明自动设定功能？
1. 通过 DATA EDITOR 调出对象元件的影像。
2. 通过元件模式内的 [ 检查处理选择 ] 键选中 「小型通用处理」选项后，用户就开始可以
操作 [ 照明自动设定 ] 键。
3. 只要点击 [ 照明自动设定 ] 键，原有影像就会被切换为对比度理想的影像。（请参考上
图）
4. 点击 [ 影像测试 ] 键后再确认在当前的设定状态下检查是否合格。
5. 如果存在多个同型号的元件，则请用测试全部影像的方法确认其他元件的检查结果是否
合格。
6. 如果执行步骤 5 的过程中，其中有一部分元件没有合格，则请换成其他影像后重新执行
步骤 5.
7. 如果无法自动找到，画面上就会弹出如下对话框。
01NST-2728
01NST-2734S
㠠ࣞ䇴ᇐ㔉᷒
ᖧ܅⎁䈋䭤
Ỷḛ䘿䭤
➝᱄㠠ࣞ䇴ᇐ䭤
01NST-2735E
Could not be automatically set.
13. 巧技全集 INS-IH1-4.0S
240 IH1 使用说明书

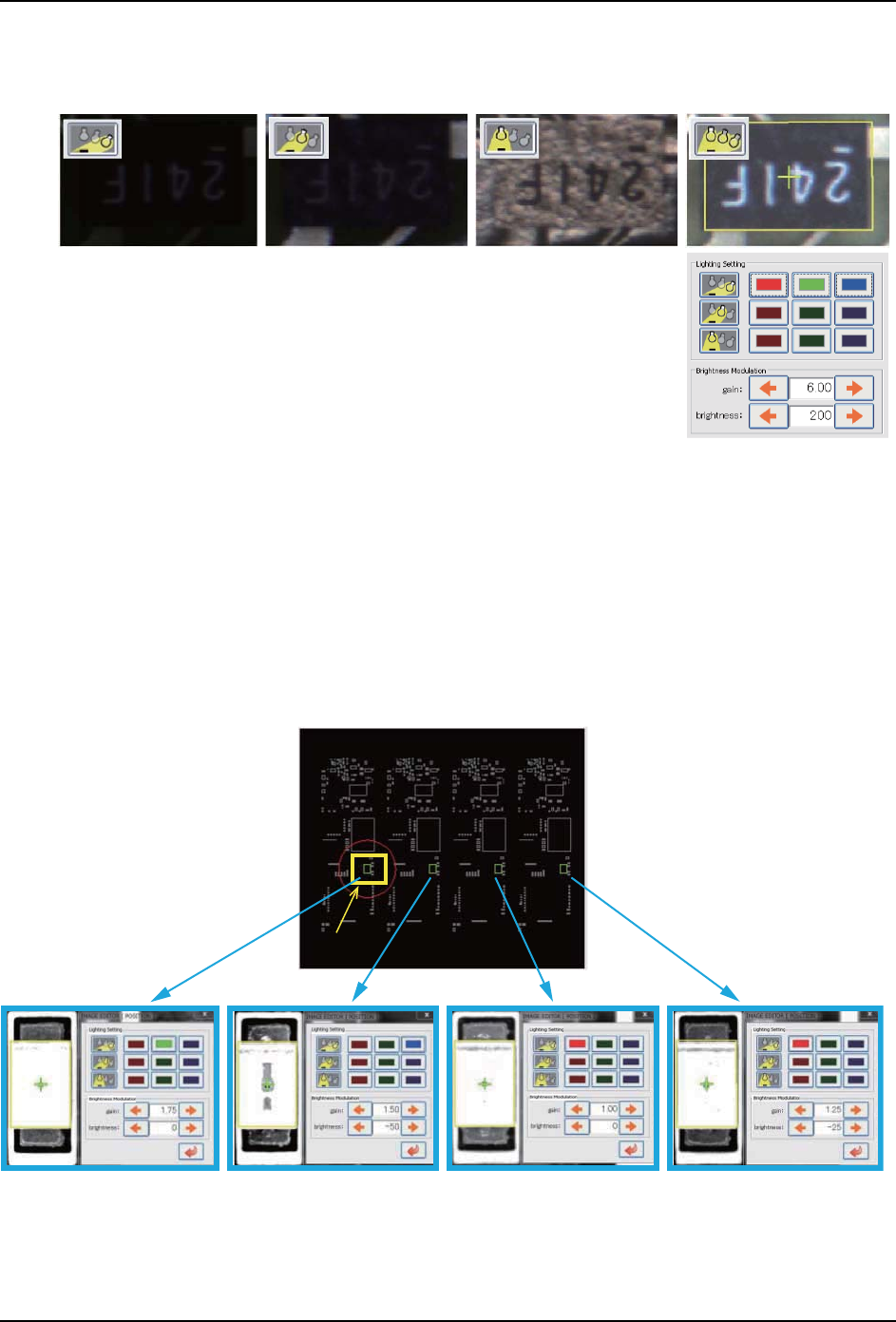

使用了照明自动设定功能的影像样本

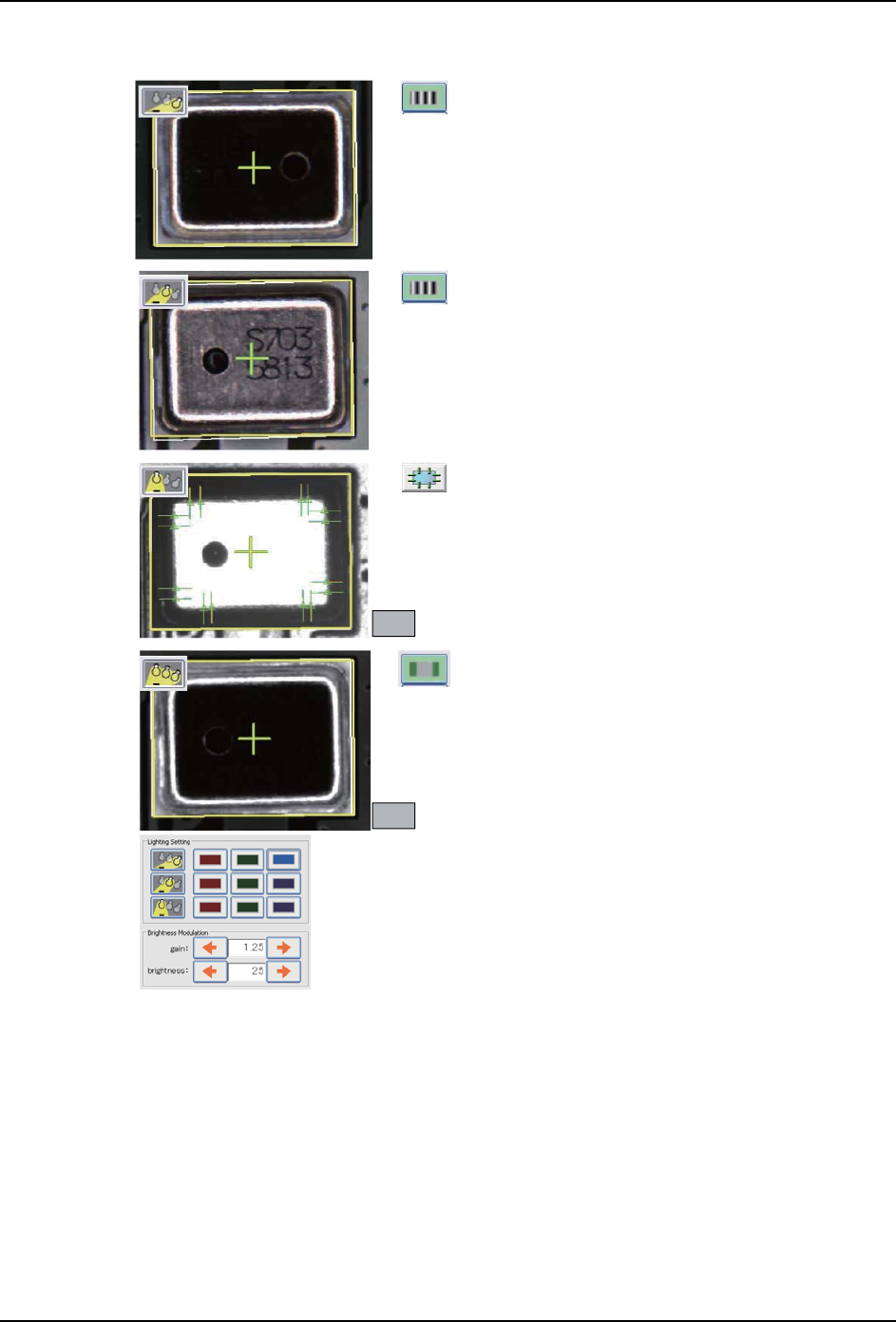

使用照明自动设定功能时的注意点是什么？
在电路板上存在多个同型号的元件时，如果拍摄区域不同 （下图中用黄框
圈起的区域）则影像也会不同。
虽然通过肉眼看上去是一样的，但是使用本功能而设置的照明条件不会完
全相同。（请参考下图）
后面叙述的内容中所提及的 「方向确认的照明自动设定功能」也采用了相
同的思考方法。
➝᱄㠠ࣞ䇴ᇐᖧ܅
01NST-2736S
01NST-2737S
ᤃ᩺॰ต
