示教数据编辑模式
影像操作
上下左右的方向键。
按下按钮，或者持续按住，显示中的影像就会滚动。
以所选择的元件为中心，放大或缩小影像的显示。
影像操作
模式功能操作
模式功能操作
进行元件的示教数据的删除和检查时的跳过元件切换的模式。
删除所选择元件的示教数据。
删除电路板上的全部元件的示教数据。
设定检查时进行跳过的元件。
切换编辑模式。
如果是执行元件有无检查的设定时，亮灯。
如果是执行元件位置检查的设定时，亮灯。
如果是执行元件方向检查的设定时，亮灯。

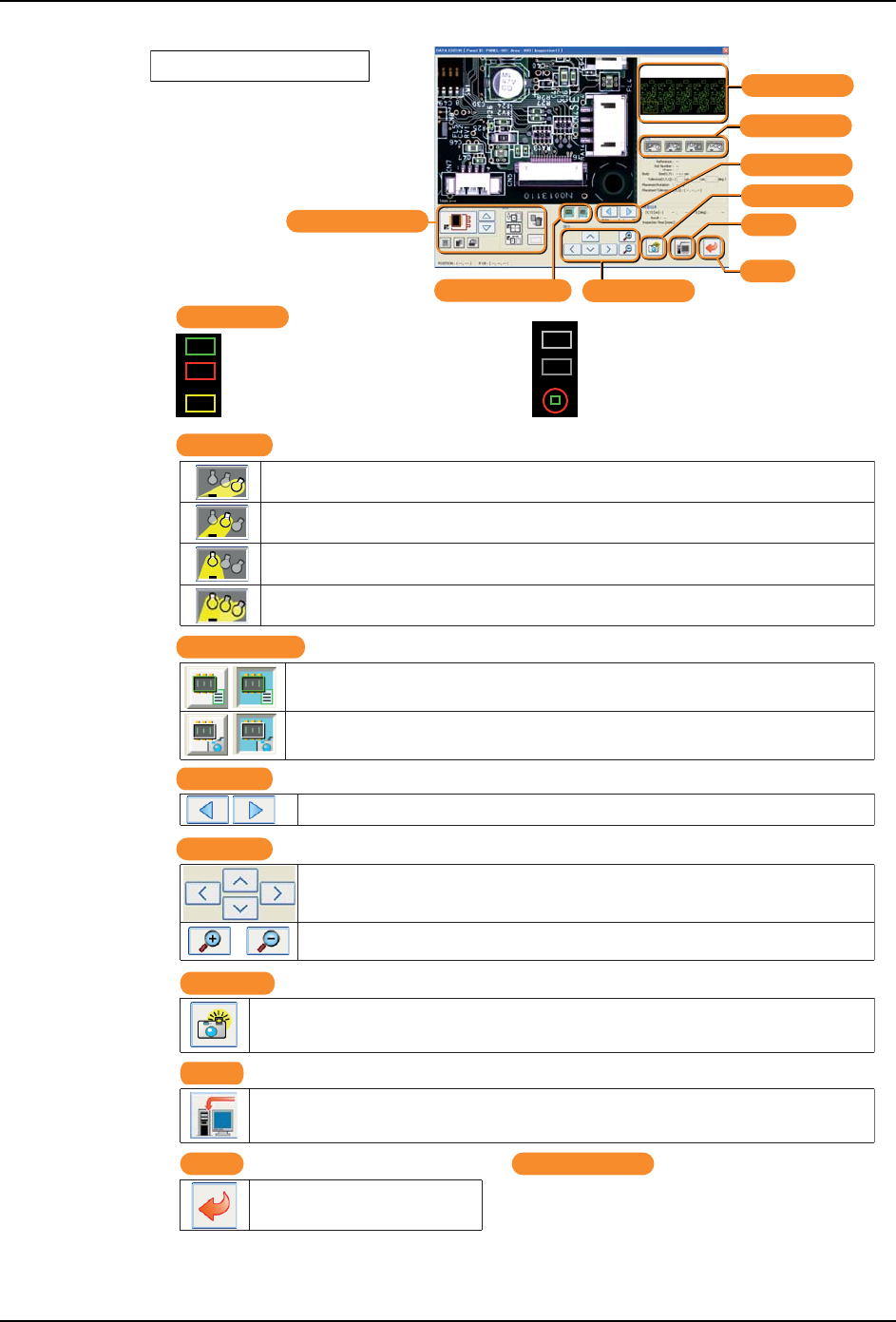

检查数据编辑画面
01NST-2536Sa
INS-IH1-4.0S 14. 附录
IH1 使用说明书 259
元件数据编辑模式
影像操作
变更矩形的位置时显示的方向键。
按下按钮，或者持续按住，所选择的矩形就会移动。
以所选择的元件为中心，放大或缩小影像的显示。
影像操作
模式功能操作
模式功能操作
切换编辑模式。
如果是执行元件有无检查的设定时，亮灯。
如果是执行元件位置检查的设定时，亮灯。
如果是执行元件方向检查的设定时，亮灯。
检查数据编辑画面
是编辑元件数据的模式。选择编辑模式，进行元件数据的编辑。
变更影像上所显示的矩形（元件主体）的位置。
变更影像上所显示的矩形（主体和引脚）的尺寸。
变更影像上所显示的矩形（引脚）的间距。
删除所选择元件的引脚数据。
对于白色主体的元件具有效果的检查。
对于不是白色主体的元件具有效果的检查。
不依存四边形形状的检查。
适用于LED那样的两端电极没有清晰显示的元件的检查。
圆形元件用的检查。主体尺寸的短边为园的直径。
变更矩形的尺寸时显示的方向键。
按下按钮，或者持续按住，就能够变更所选择矩形的尺寸。
变更矩形的间距时显示的方向键。
按下按钮，或者持续按住，就能够变更所选择矩形的间距。
01NST-2537Sa
