10. IH1plus INS-IH1-4.0S
204 IH1 使用说明书
3. 显示检查数据编辑画面。下一步，请按下模式切换按钮，切换到各自的编辑模式。
4. 编辑方法与 IH1 控制器的操作相同。
a. 方向检查数据编辑模式：请参照 "6.1.6 方向检查的设定 "。
b. 示教数据编辑模式：请参照 " 6.3.7 示教数据编辑设定 "。
c. 元件数据编辑模式：请参照 "6.3.5 元件数据的编辑 "。
d. 查找线编辑模式：请参照 " 6.3.6 查找线设定 "。
5. 使用所编辑的数据，执行测试。请参照 " 6.3.4 测试执行 "
01NST-1817Eb
INS-IH1-4.0S 10. IH1plus
IH1 使用说明书 205

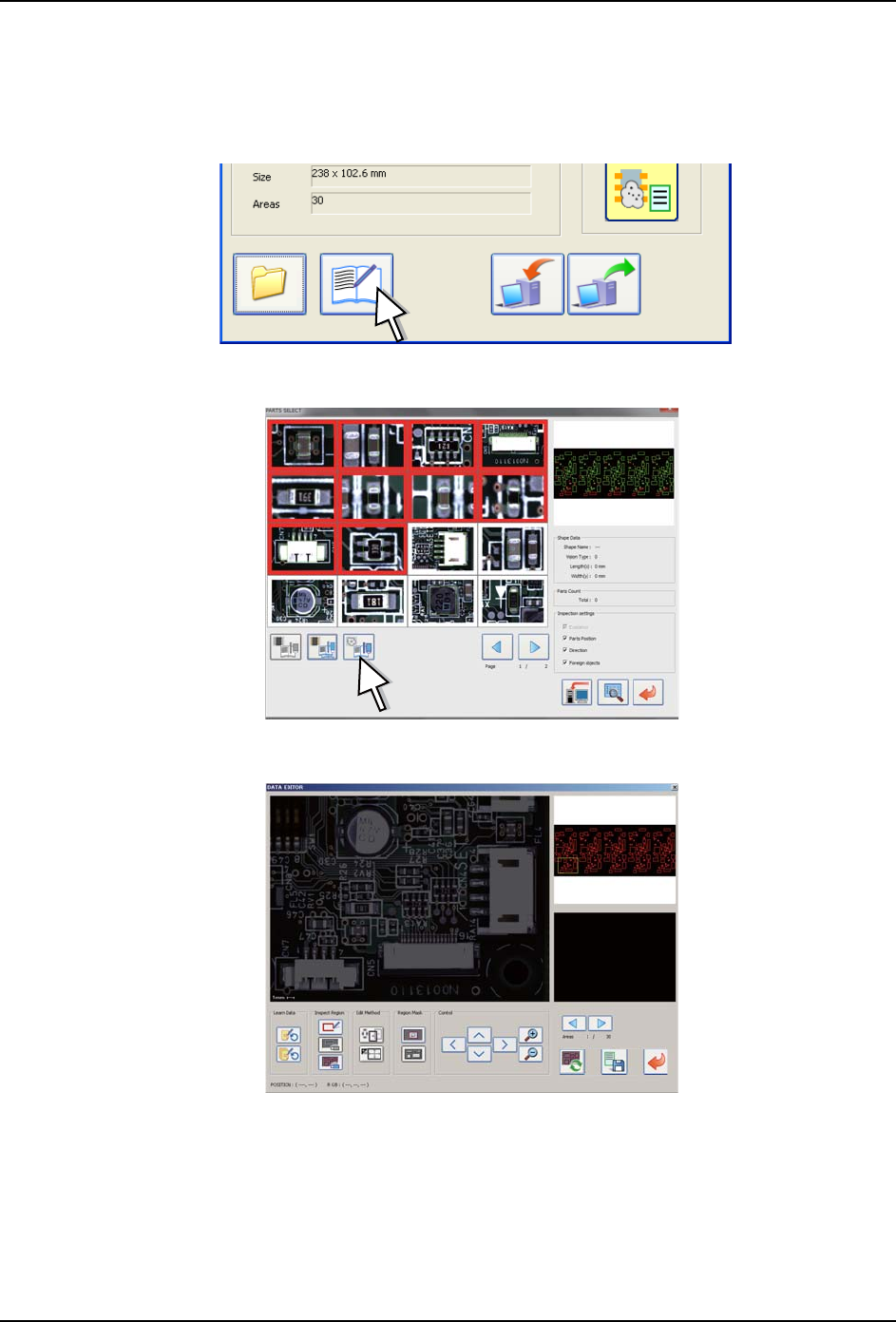

10.4.2 显示异物检查数据的编辑画面
在选择了 Job 后，请进行以下的操作。
1. 在 IH1plus 的主画面上，请点击数据编辑按钮。
2. 显示元件选择画面。在选择了对象元件后，请点击异物检查数据编辑按钮。
3. 显示异物检查数据编辑画面。
4. 之后的步骤与 IH1 控制器的操作相同。请参照 " 6.1.5 异物检查的区域设定 "。
01NST-1815
01NST-1818Ea
01NST-1243Eb
10. IH1plus INS-IH1-4.0S
206 IH1 使用说明书
10.5 Job 数据的导出和导入
通过 IH1plus 的操作，能够将所检查的 Job 数据从 IH Server 中导出到其他的电脑中。另
外，也能够导入到 IH Server 中。

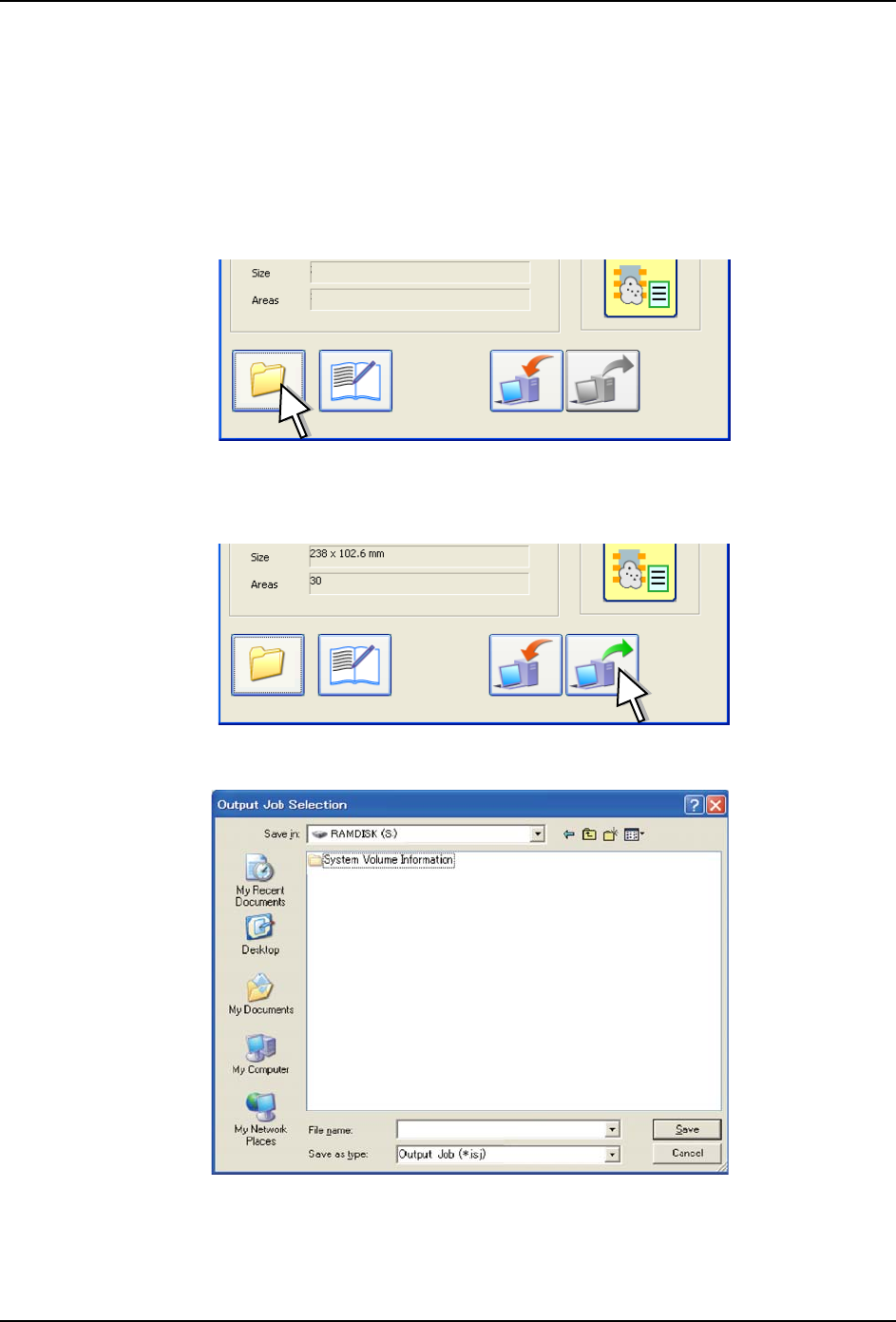

10.5.1 从 IH Server 中导出 Job 数据
1. 在 IH1plus 的主画面上，请点击 Job 选择按钮。
2. Job 选择画面被打开。请选择要导出的 Job 数据。
3. 请点击导出按钮。
4. Output Job Selection 画面被打开。请指定保存位置，按下 [Save] 按钮。
01NST-1858
01NST-1820
01NST-1859E
