INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 155
元件类型设定
为了进行适合各元件类型的检查处理，设定元件类型。
引脚元件时，只是在全部删除了引脚的矩形时，才能够设定。
1. 请确认想要变更元件类型的元件的矩形处在选择状态。（黄色矩形）
2. 请按下 [ 模式切换 ] 按钮，将模式显示变成 [ 元件数据编辑模式 ]。
3. 每按一下 [ 元件类型设定按钮 ]，设定就会切换。
4. 请执行测试，选择能够正确地检出的元件类型设定。
对白色主体的元件具有效果的检查。
对不是白色主体的元件具有效果的检查。
不依存四边形形状的检查。
针对 2mm 以下的通用型小元件的检查设置。
检查圆形元件时该检查行之有效。躯干的短边为圆的直径。
该设置无法计算贴装角度。
01NST-1252Sb
᪡
ᓣߛᤶ
ⶽᔶ
ᓣᰒ⼎
01NST-1254Sa
ܗӊ᭄㓪䕥ᓣ
ܗӊ㉏ൟ䆒ᅮᣝ䪂
6. IH1 控制器的运用 INS-IH1-4.0S
156 IH1 使用说明书
6.3.6 查找线设定
对于特殊形状的元件，有可能不能检出元件偏移。此时，请使用查找线。
备注 )如果后述的影像模型被注册了，就不能进行查找线的元件检出。
矩形的尺寸和位置符合元件的主体
1. 请确认对象元件处在选择状态。（黄色矩形）
2. 按下 [ 模式切换 ] 按钮，将模式显示变成 [ 查找线编辑模式 ]。
3. 请通过 [ 操作 ] 按钮，使矩形的位置对准元件。

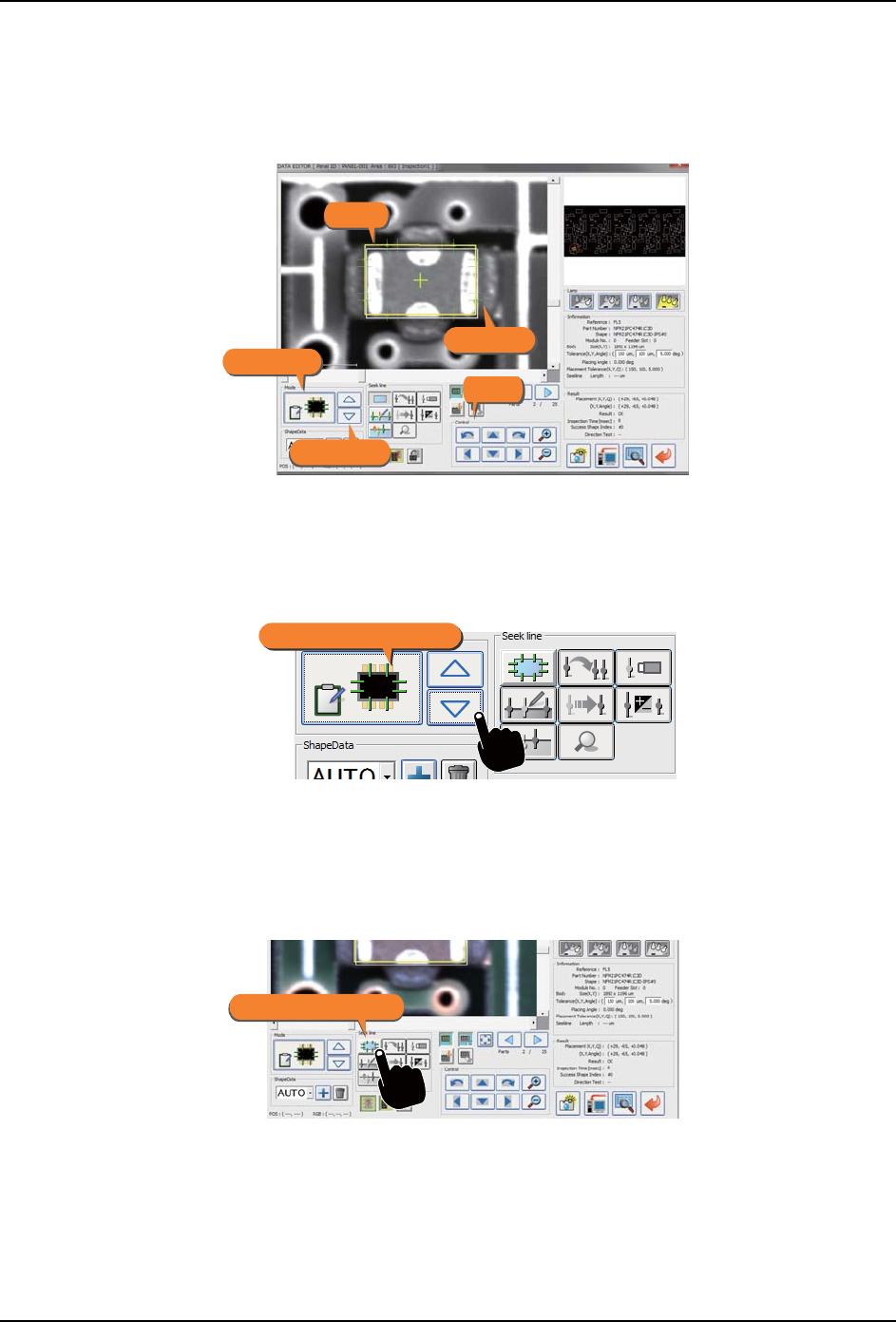

创建查找线
1. 请按下 [ 查找线应用切换 ] 按钮，在画面上创建查找线。
备注 )选择创建了查找线的元件后，按下 [ 查找线应用切换 ] 按钮，查找线就会被删除。
01NST-1674Sb
ᓣᰒ⼎
ᓣߛᤶ
ᶹᡒ㒓
ⶽᔶ
᪡
01NST-1675Sa
Seek line editing mode
01NST-1676Sb
ᶹᡒ㒓ᑨ⫼ߛᤶ
