13. 巧技全集 INS-IH1-4.0S
248 IH1 使用说明书

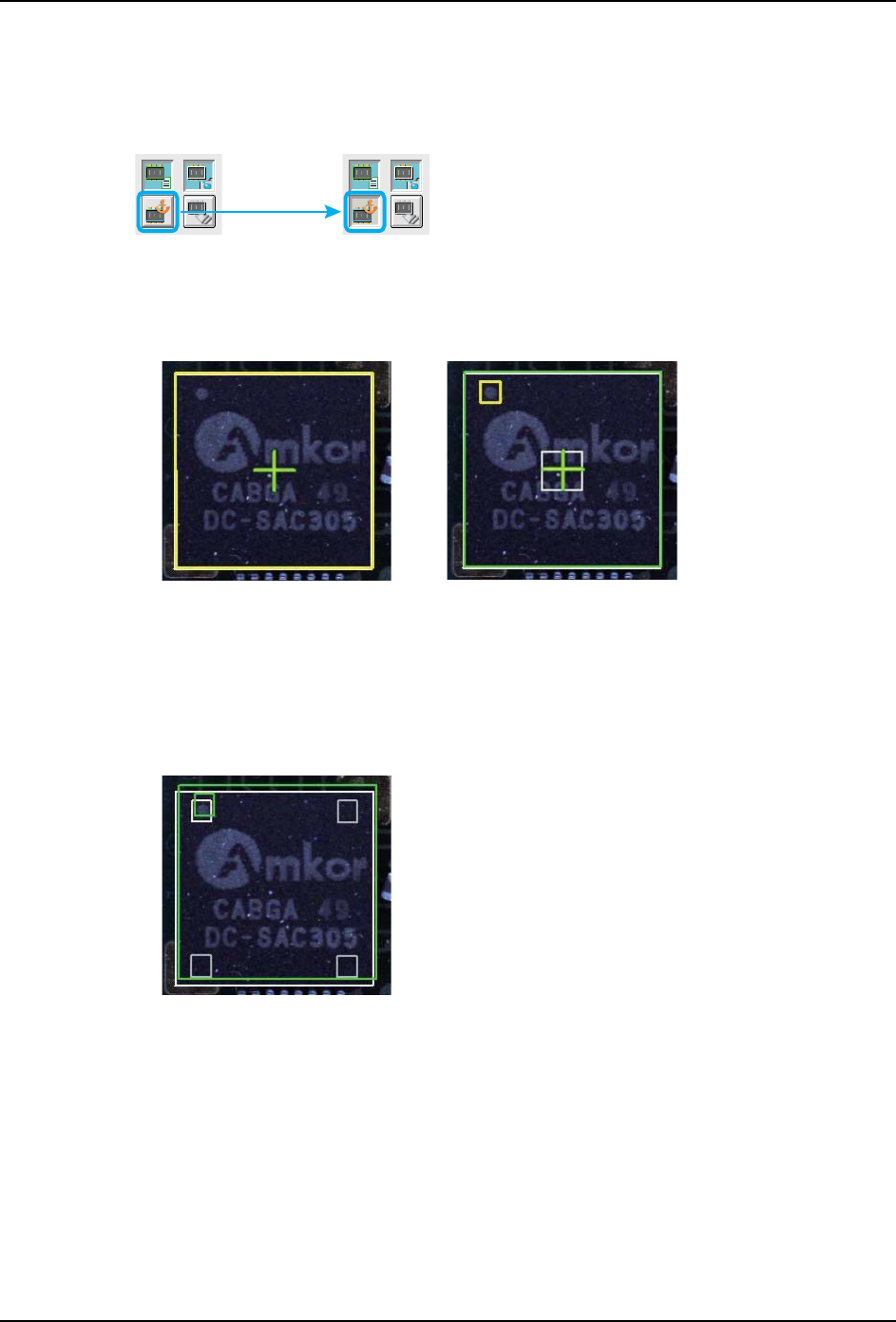

方向确认区域锁定功能
<< 使用方法 >>
点击 DataEditor 画面内的按键 （如下所示）就可以切换 ON/OFF。
1. 先让黄框 （非选择时是绿框）对准躯干；接下来再让方向确认区域的位置和尺寸对准
Target。
2. 如果重新选择方向确认区域时区域选择不正确，则在步骤 1 中调节好的躯干位置会重新
回到原有位置。（请参考下图）
如果已经回到原有位置，则请通过步骤 1 重新调节躯干位置。
如果是这样的情况，只要点击区域固定键就可以简单地进行操作并避免躯
干位置回到原有位置。
01NST-2749
OFF ON
01NST-2750
01NST-2751
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 249
13.5关于 Default 的公差设定值。
创建用于 IH1 的数据时，如果使用了 Fuji Flexa 内的 Conveter 「Job SH
2 TVS Converter」，则设置是按照如下方法进行设定的。
Position Tolerance X : 躯干尺寸的 5% （以 0.3mm 作为最大值、以 0.1mm 作为最
小值）
Position Tolerance Y : 躯干尺寸的 5% （以 0.3mm 作为最大值、以 0.1mm 作为最
小值）
Position Tolerance Q : 如果长边小于 3.0mm，则度数为 5.0 度；如果长边超过
3.0mm，则度数为 3.0 度。
13. 巧技全集 INS-IH1-4.0S
250 IH1 使用说明书

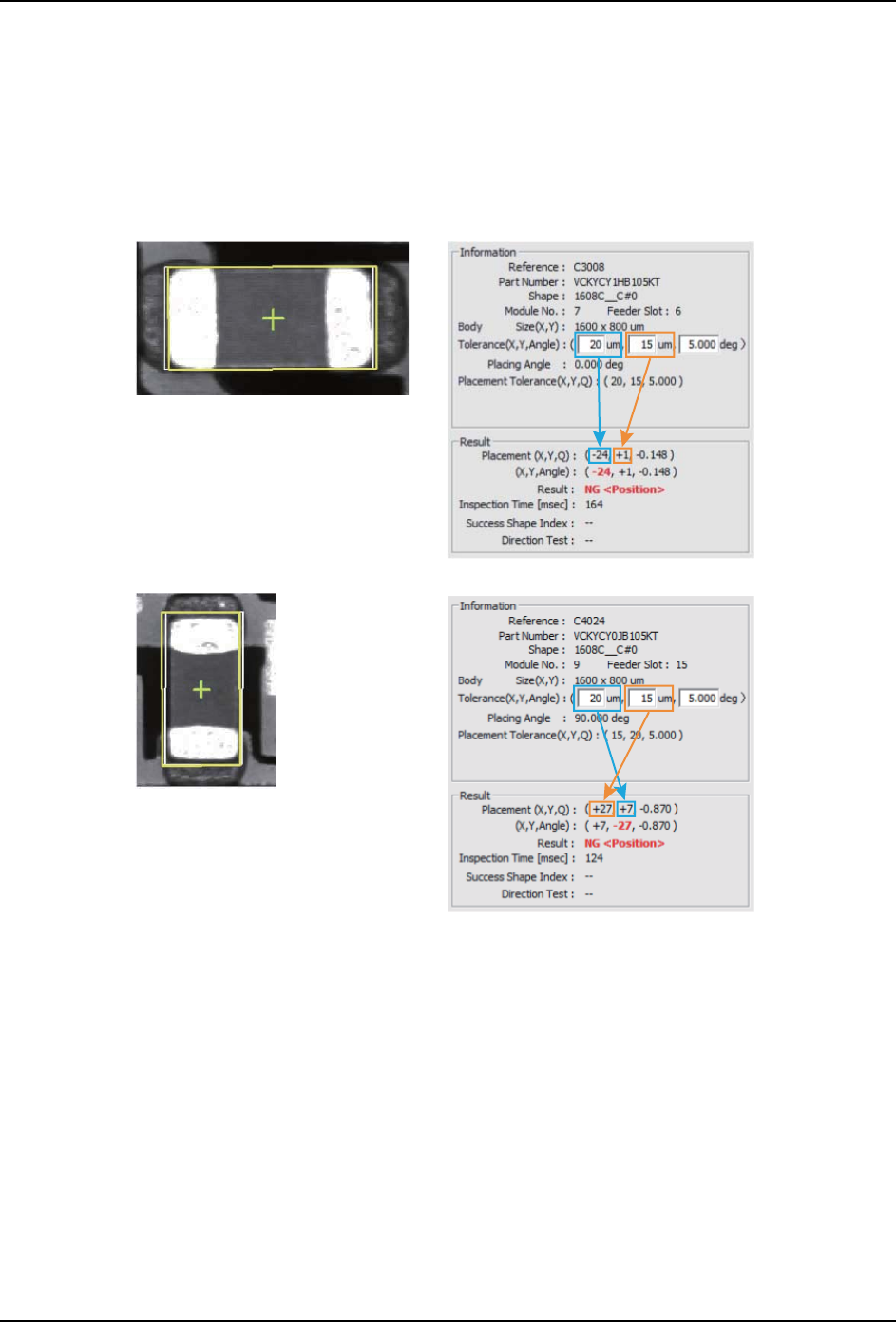

13.6关于贴装角度和检查结果公差确认的关系。
检查机的检查结果是针对电路板坐标而计算的。此外，公差值是针对元件定
义而设定。的
因此，当贴装角度为 0 度 /180 度と 90 度 /270 度时，作为比较对象的公差
值也不同。
01NST-2752S
䍪㻻䀈ᓜφᓜ
䍪㻻䀈ᓜφᓜ
ѰҼӄ䈪᱄θޢᐤٲ䇴ᇐᗍ∊䖹ቅȾ
