4. Job 的设定 INS-IH1-4.0S
68 IH1 使用说明书
检查顺序的追加
方法1：使用[元件的追加]指令
1. 请打开 Job，选择 Job 信息栏的 [Top] 或 [Bottom] 标签页。

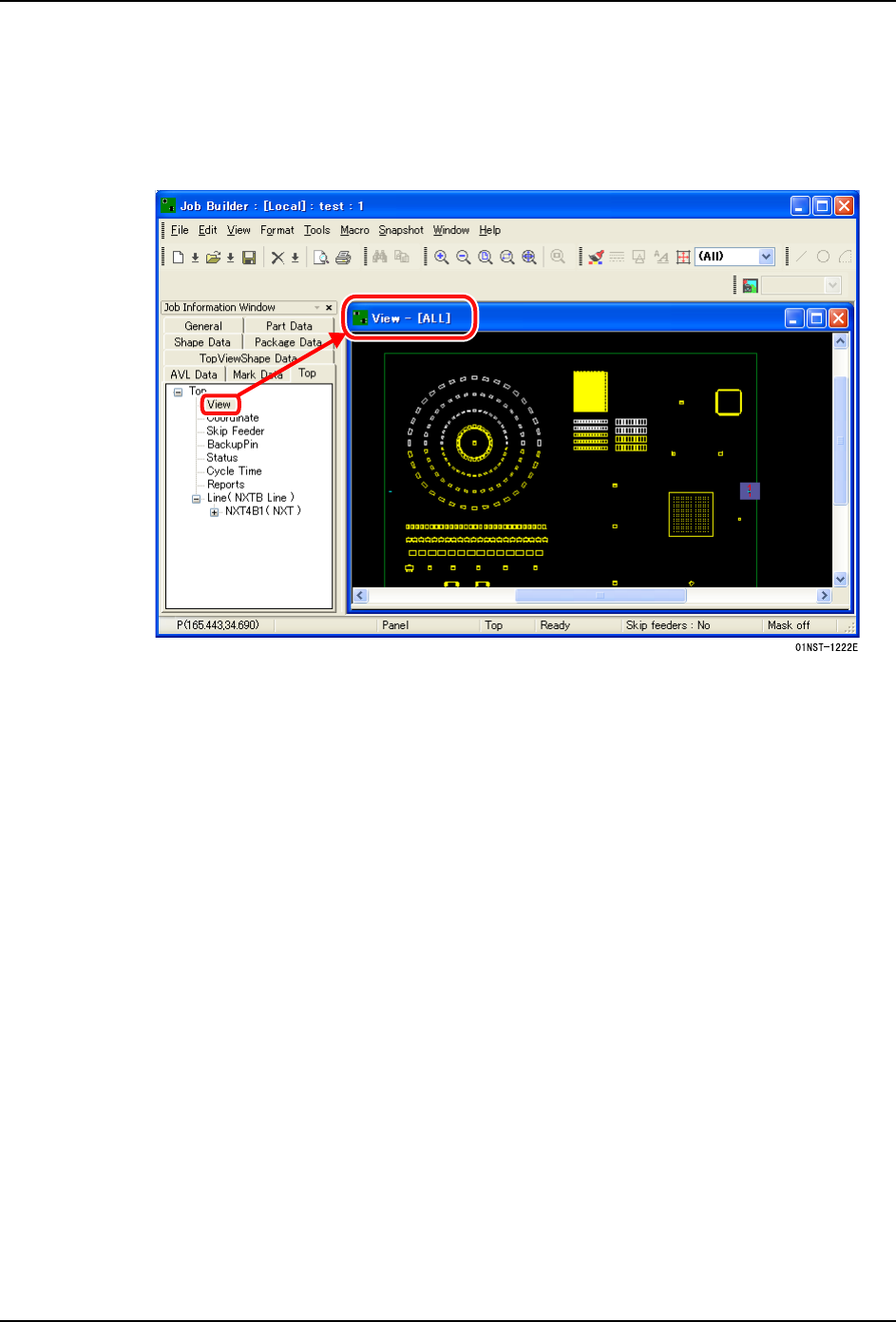

2. 双击 [View]。显示 [View-[All]] 窗口。
3. 在 [View-[All]] 窗格的任意位置右击，点击 [Add Part]。显示 [Add Part] 对话框。
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 69

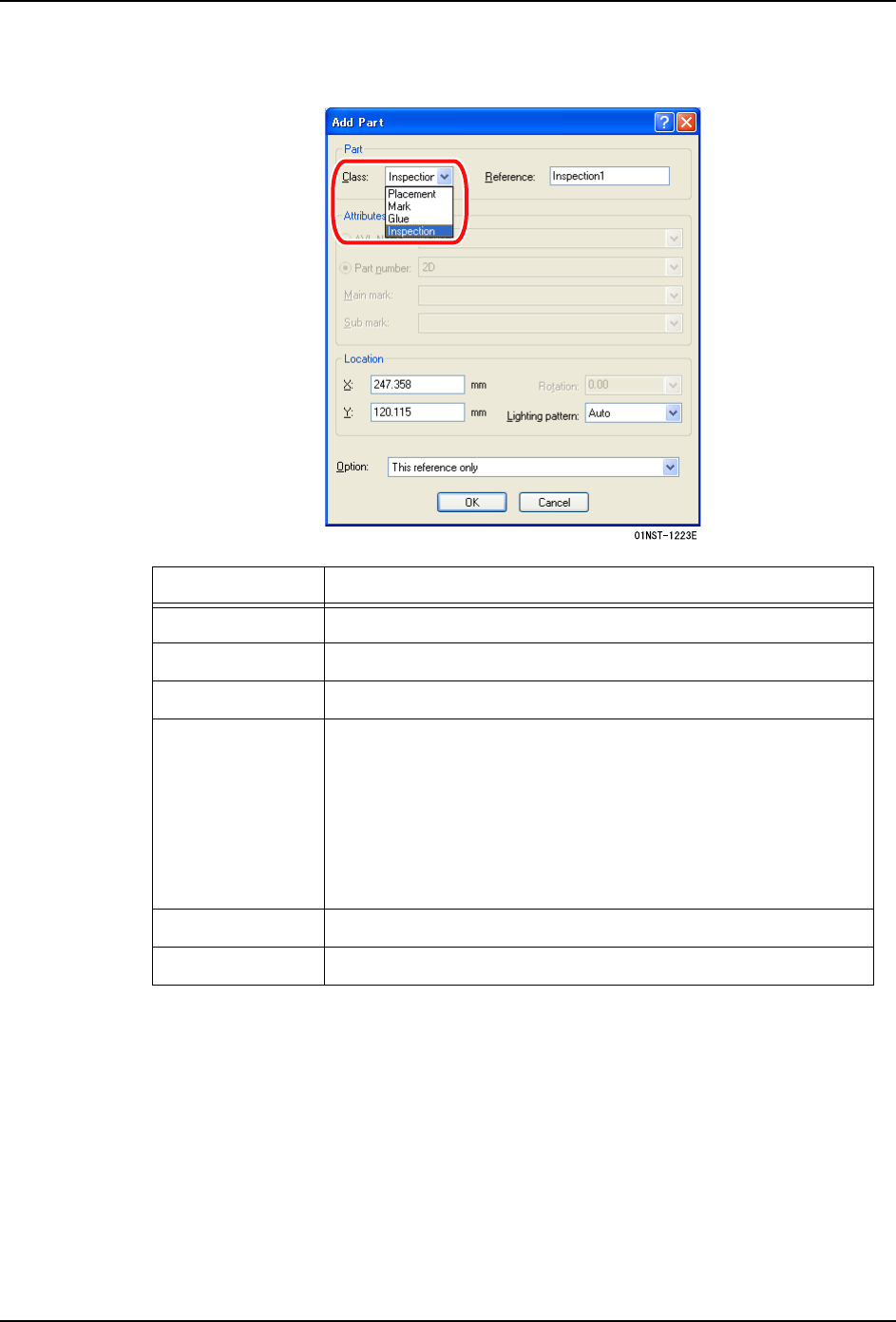

4. 将 [Class] 变更为 [Inspection] 后，请变更对话框内的各项目。编辑项目的详细内容
请参照下表。
项目 说明
Reference 参考
X 检查顺序的中心坐标 X （电路板的原点基准的坐标）
Y 检查顺序的中心坐标 Y （电路板的原点基准的坐标）
Lighting Pattern 指定的检查区域的照明类型
Auto： 自动
Incident： 俯射光
Sidelight： 侧射光
Incident+Sidelight： 俯射光 + 侧射光
Main Mark 补正时使用的基准定位点 (Main)
Sub Mark 补正时使用的基准定位点 (Sub)
4. Job 的设定 INS-IH1-4.0S
70 IH1 使用说明书

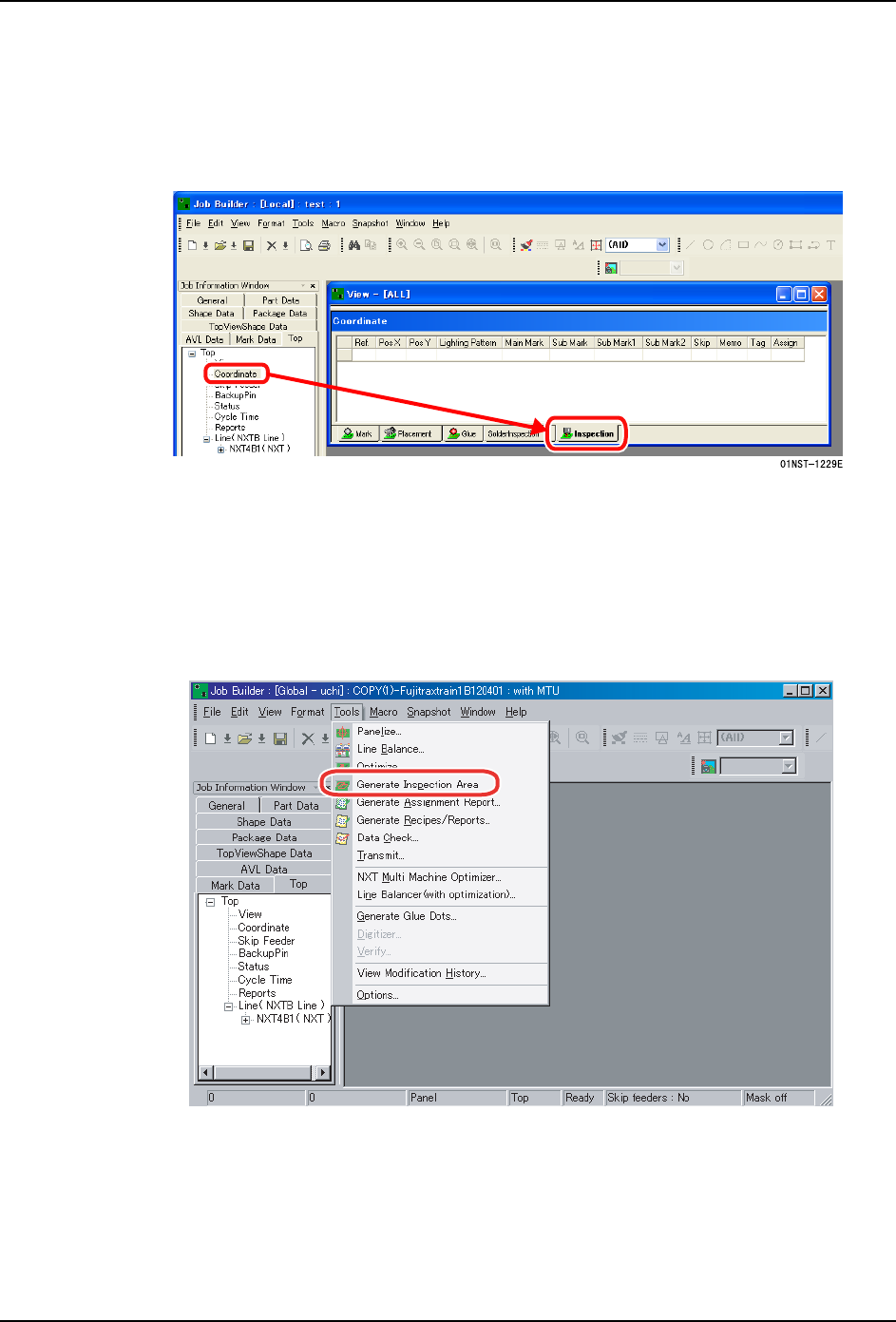

方法 2：直接在坐标数据中进行输入
1. 请打开 Job，选择 Job 信息栏的 [Top] 或 [Bottom] 标签页。
2. 双击 [Coordinate]。显示 [View-[All]] 窗口。
3. 点击 [Coordinate] 窗格下方的 [Inspection] 标签页。
4. 请在 [Pos X]、[Pos Y] 的数据单元格中输入各自的坐标。
检查区域的自动生成
能够自动生成检查区域。
1. 请打开 Job，从 [Tools] 菜单中选择 [Automatically Create inspection Areas]。
2. 显示 [Automatically Create inspection Areas] 对话框。
01NST-1228E
