INS-IH1-4.0S 12. 故障排除
IH1 使用说明书 231
12.5 机器相关
12.5.1 在检查模组和 IH 搬运轨道之间电路板停止，机器发生错误停止时
IH 搬运轨道的通道是进行往复动作的规格，并且被追加了电路板飞出确认的联锁机构时，发
生此错误。请使用以下的方法解除错误。
1. 请按下模组的 [READY ON] 按钮。模组的异常被解除。
2. 请按下模组的 [START] 按钮。并且，确认模组是否处在电路板等待状态。
3. 请解除 IH 搬运轨道的异常。
4. 请开始运转 IH 搬运轨道。
使用该方法不能解除错误时，请按下检查模组和 IH 搬运轨道的紧急停止按钮，从模组的侧
面门取出电路板。
12.5.2 NXT 机器与 IH1 控制器不能进行通信
在搭载 IH1 控制器的模组中，在更换了 CPU 箱后发生的异常，请设定模组 CPU 箱的 IP 地址。
贮备作业
1. 请将刻录在 NXT 系统 DVD 或 CD 中的以下软件工具安装在 PC 中。
·TcpIpSetting.exe
2. 请准备以太网线缆。长度需要能够连接模组和 PC。
IP 地址的设定
1. 请将机器的主开关设置为 OFF。
2. 拆下存放了 CPU 箱的模组侧面的盖罩。

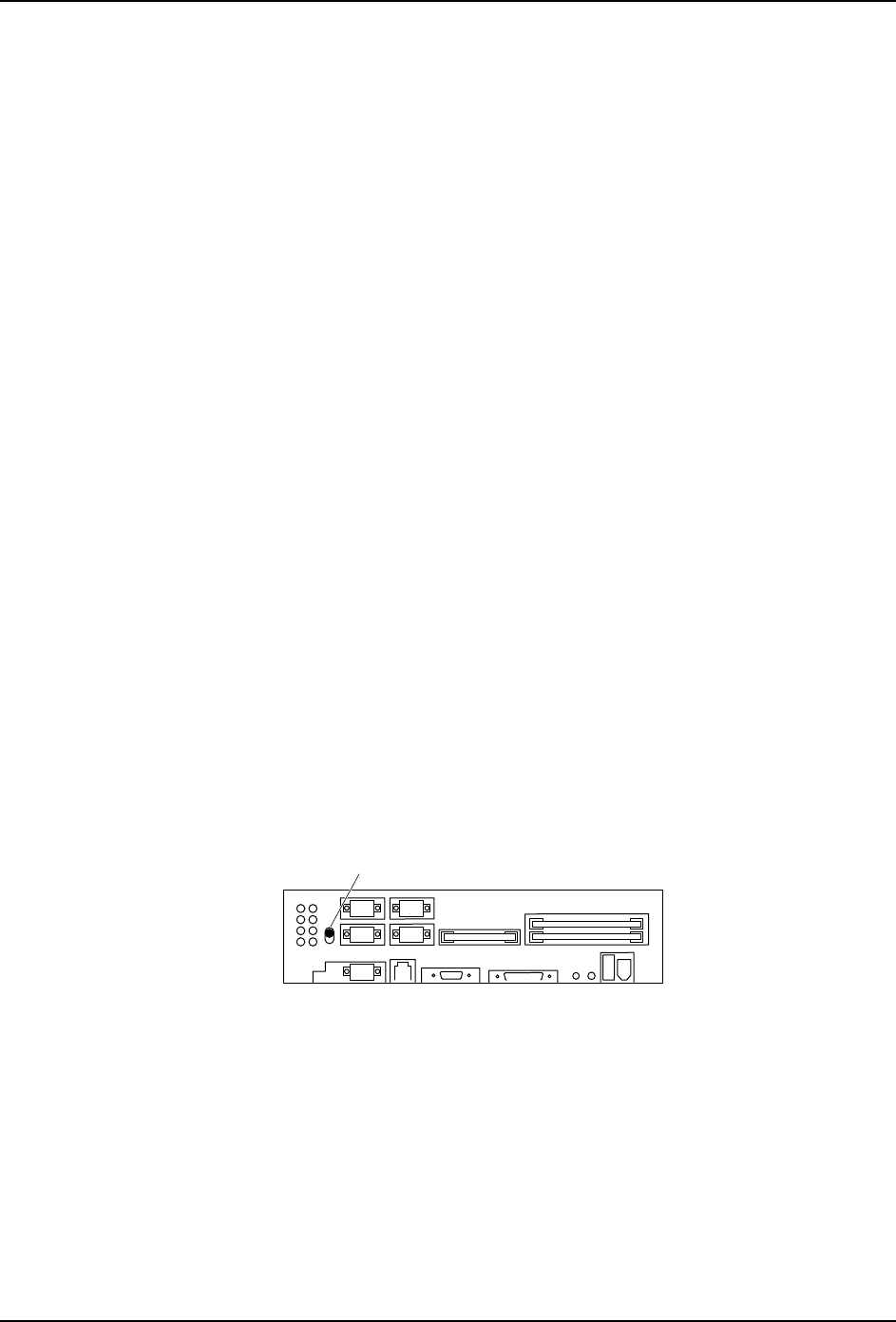

3. 将 CPU 箱的钮子开关设置为向上。由此，下一步接通电源时，CPU 按照 Emergency mode
进行启动。
4. 请使用交叉线缆连接 CPU 箱和 PC。
5. 将机器的主开关设置为 ON。
6. 启动 TcpIpSetting。
6<66
䪂ᄤᓔ݇
12. 故障排除 INS-IH1-4.0S
232 IH1 使用说明书

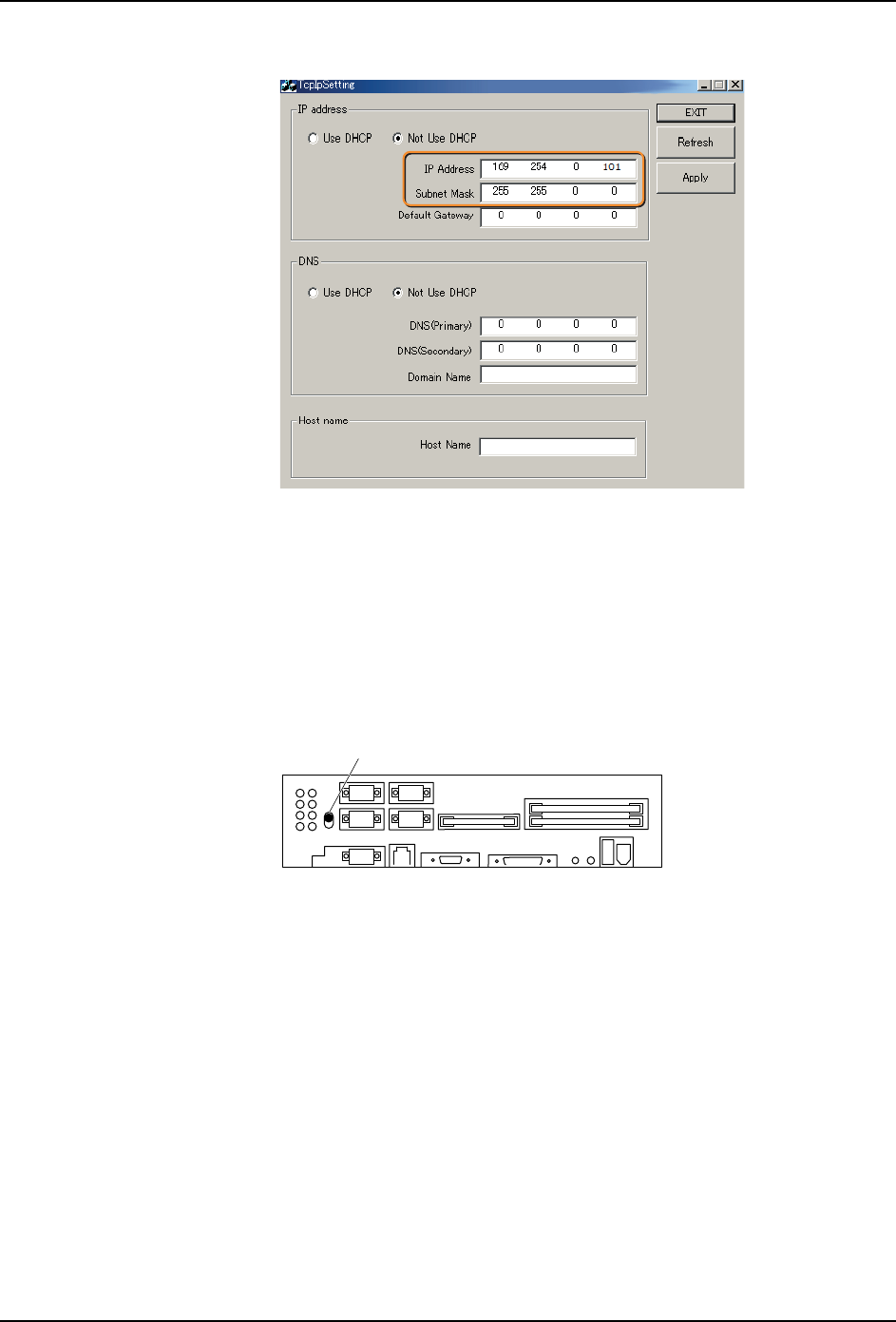

7. 请如下设定。
·IP Address: 169.254.0.101
·Subnet Mask: 255.255.0.0
8. 点击 [Apply]。新的设定被反映给 CPU。
9. 点击 [EXIT]，结束软件。
10.从 CPU 箱上拔下交叉电缆。
11.将 CPU 箱的钮子开关返回到向下。
12.将机器的主开关设置为 OFF。
13.安装模组侧面的盖罩，重新将机器的主开关设置为 ON。
167
6<66
䪂ᄤᓔ݇
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 233
13. 巧技全集
13.1 关于复数 ShapeData 的活用方法
13.1.1 什么是复数 Shape 功能功能
复数 TopViewShape 功能是指一个 TopViewShape 最多可以带 5 个检查数据。
13.1.2 在什么样的情况下使用复数 Shape 功能？
1. 当同一电路板内存在多种元件时，针对一个 TopViewShape 数据需要按元件的影像进行
data tuning 的情形
2. 一种元件的 “ 方向确认 ” 位置设置了多处的情形
3. 虽然是一种元件，但是由于电路板焊盘的影响 / 由于拍摄位置差异而引起的影像出入等
原因而导致检查结果不稳定的情形
13.1.3 在检查时如何使用复数 Shape？
检查以事先定义的顺序 （#0 ～ #4）执行。当检查结果为 NG 时就用下一个
定义数据进行检查。当检查结果变成 OK 后就停止检查。

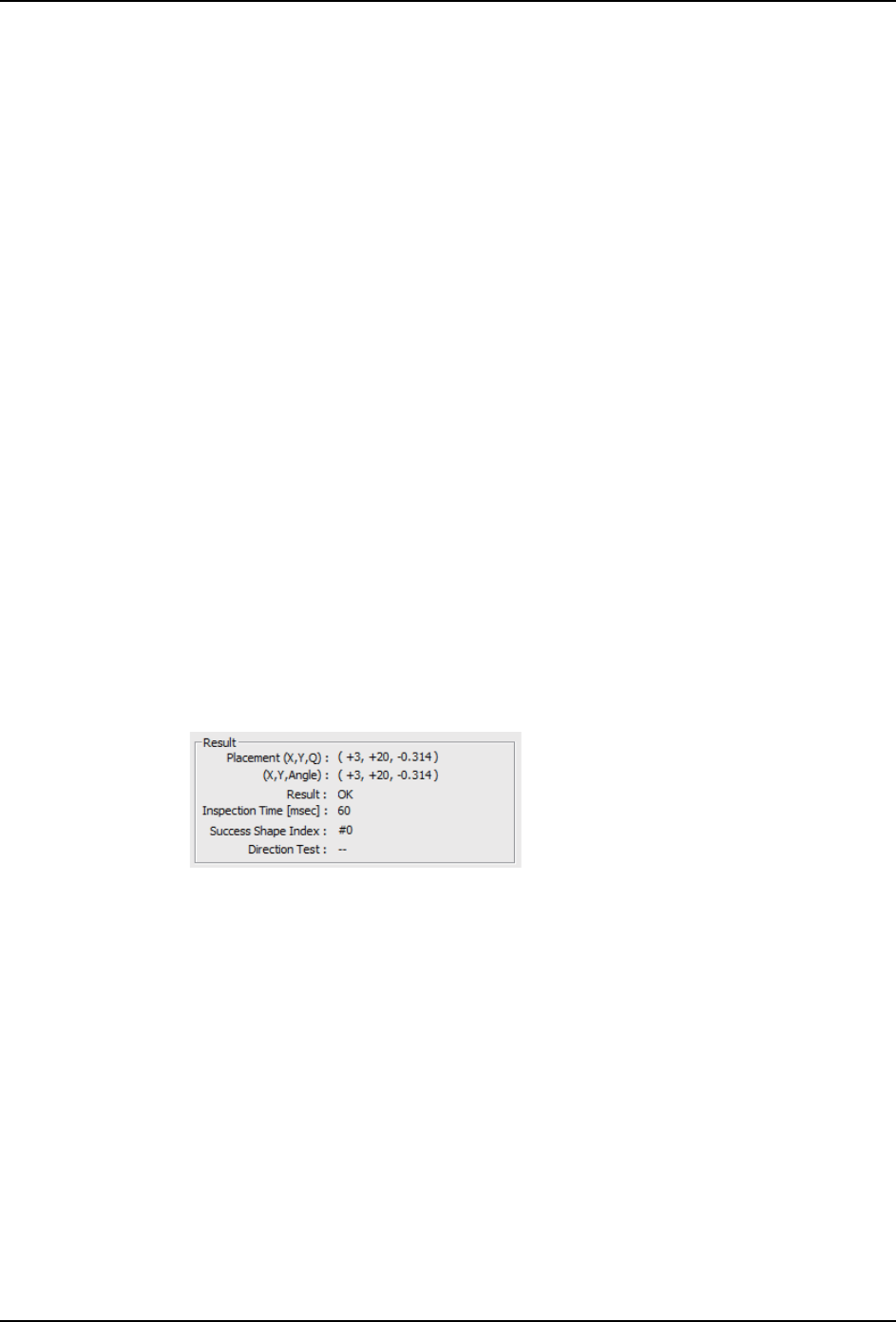

通过 「DATA EDITOR」的检查结果区可以确 认究竟是 以哪个
「TopViewShapeData」进行检查时检查通过了的。
为了减少检查时间，我们需要将成功率最高的检查数据定义在最上方(#0)。
创建好的检查顺序无法变更。
13.1.4 创建复数 Shape 时的注意事项
如果创建很多，则 FlexaJOB 容量以及 IH1 系统存储空间将会被占用，检查
时间也会变长。
