3. 安装和设定 INS-IH1-4.0S
60 IH1 使用说明书
3.8.3 IH1 相机镜头变形补正的设定
设定为使得即使不使用辅助软件的模组功能设定实施 IH1 相机镜头的变形测定，也可以进
行检查。
注意 ) 一般请在 ON 状态下使用。在回焊后的另外检查等情况下不要求进行 IH1 精度检查时请使用 OFF
运用。
1. 请在辅助软件的模组功能设定画面上，选择 Category 分类中的 [Calibration]。
2. 设定 [IH1 Camera lens distortion correction] 的 ON/OFF。
·ON：
IH1 相机镜头变形测定没有被实施时，则不能检查。检查时由于进行变形补正，因
此能够进行高精度的检查。
·OFF：
IH1 相机镜头变形测定即使没有被实施，也能够检查。检查时由于不进行变形补
正，因此不能保证精度。
01NST-2046E
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 61
4. Job 的设定
4.1 预先准备
为了使用 IH1 工作头进行检查，需要能够从上面检查元件的上面外形数据。请在 Fuji Flexa
中进行以下的设定变更。
·将上面外形数据设定为有效
·将 Job 内的外形数据变换成上面外形数据
4.1.1 将上面外形数据设定为有效
1. 以被赋予了 OS 管理者权限的用户启动 Flexa 服务器设定。选择 [Start] - [All
Programs] - [Fuji Flexa] - [Setup] - [Flexa Server Setup]。
2. 请选择 [User Server] 标签页，点击 [System Settings]。

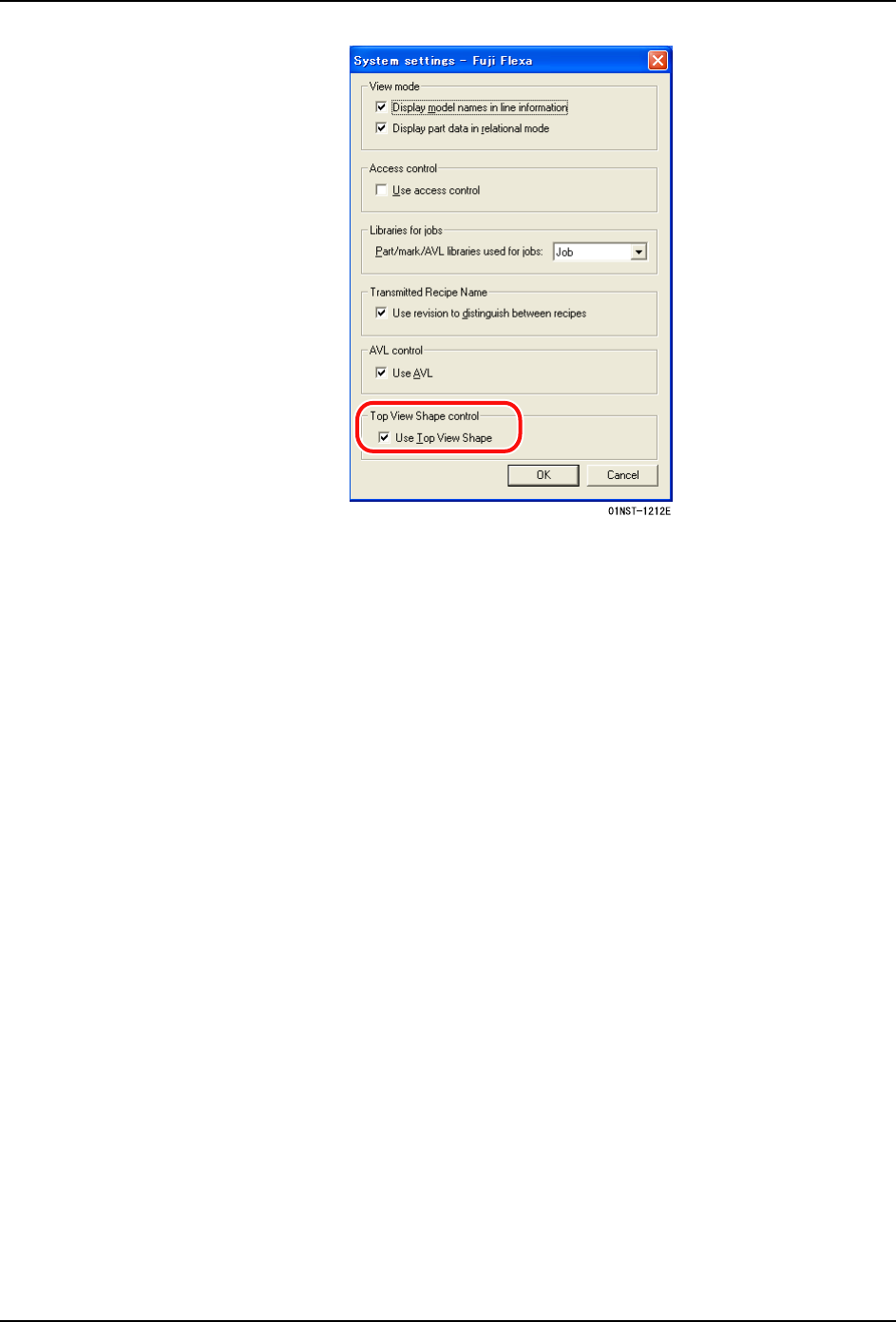

3. 选择 [Use Top View Shape]，点击 [OK]。[System settings] 对话框关闭。
4. Job 的设定 INS-IH1-4.0S
62 IH1 使用说明书
4. 请点击 [Flexa Server Setup] 对话框内的 [OK]，关闭对话框。
5. 为了将所变更的设定反映给 Fuji Flexa，请重新启动安装了 Fuji Flexa 的所有电脑。
