INS-IH1-4.0S 6. IH1 控制器的运用 IH1 使用说明书 133 切换模式 切换焊锡信息登录模式时，请点 击异物检查数据的编辑画面的右下角的模式切换键。 焊锡信息取得区域的制作 请使用 [ 新区域制作 ] 键制成区域。 在电路板画像上制成的区域显示 为方形。 备注 )焊锡信息 ( 方形 ) 不能多数制成。 黄色的方形表示为被选状态。 通过操作键可以上下左右移动方 形。 此外，想在其他取得的电路板画 像上设定焊锡信息时，可…
6. IH1 控制器的运用 INS-IH1-4.0S
132 IH1 使用说明书

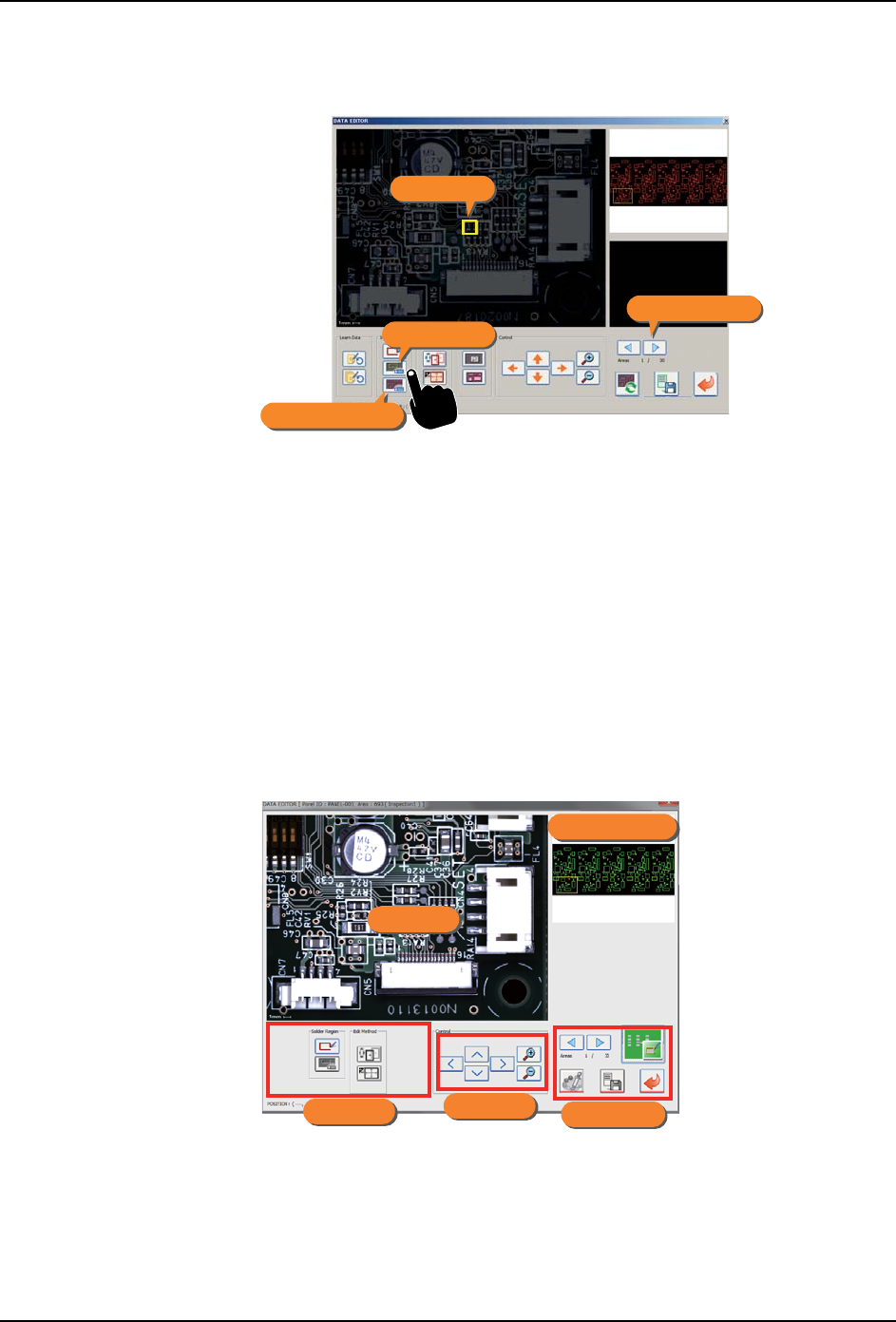

删除异物检查区域
错误地创建了检查区域的时候，请通过删除按钮删除电路板影像的矩形。
a. 请选择想要删除的检查区域 （矩形）后，按下 [ 区域删除 ] 按钮。所选择的区域被
删除。
b. 全部删除电路板影像内的检查区域 （矩形）时，请按下 [ 全部区域删除 ] 按钮。除
了显示的部分，如果还存在其他要删除的区域，通过 [ 区域切换 ] 按钮切换电路板
影像，进行相同的操作。
6.1.6 焊锡信息登录模式
登录焊锡信息。不能检出焊锡上的异物时，通过登录焊锡信息可以提高检出精度。
即使不登录焊锡信息异物检出精度也没有问题时，不需要此设定。
在此时设定的焊锡信息将做为参考基准。请确认不是不良焊锡或含有异物的焊锡。
01NST-1240Sa
ऎඳߛᤶ
ⶽᔶ
ऎඳߴ䰸
ܼ䚼ऎඳߴ䰸
㕌䗇ຌ⬟
ᖧ܅ᬃ֒
01NST-2721S
⭫䐥ᶵ᮪։ഴ
॰ต㕌䗇
ᮦᦤᬃ֒䜞
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 133

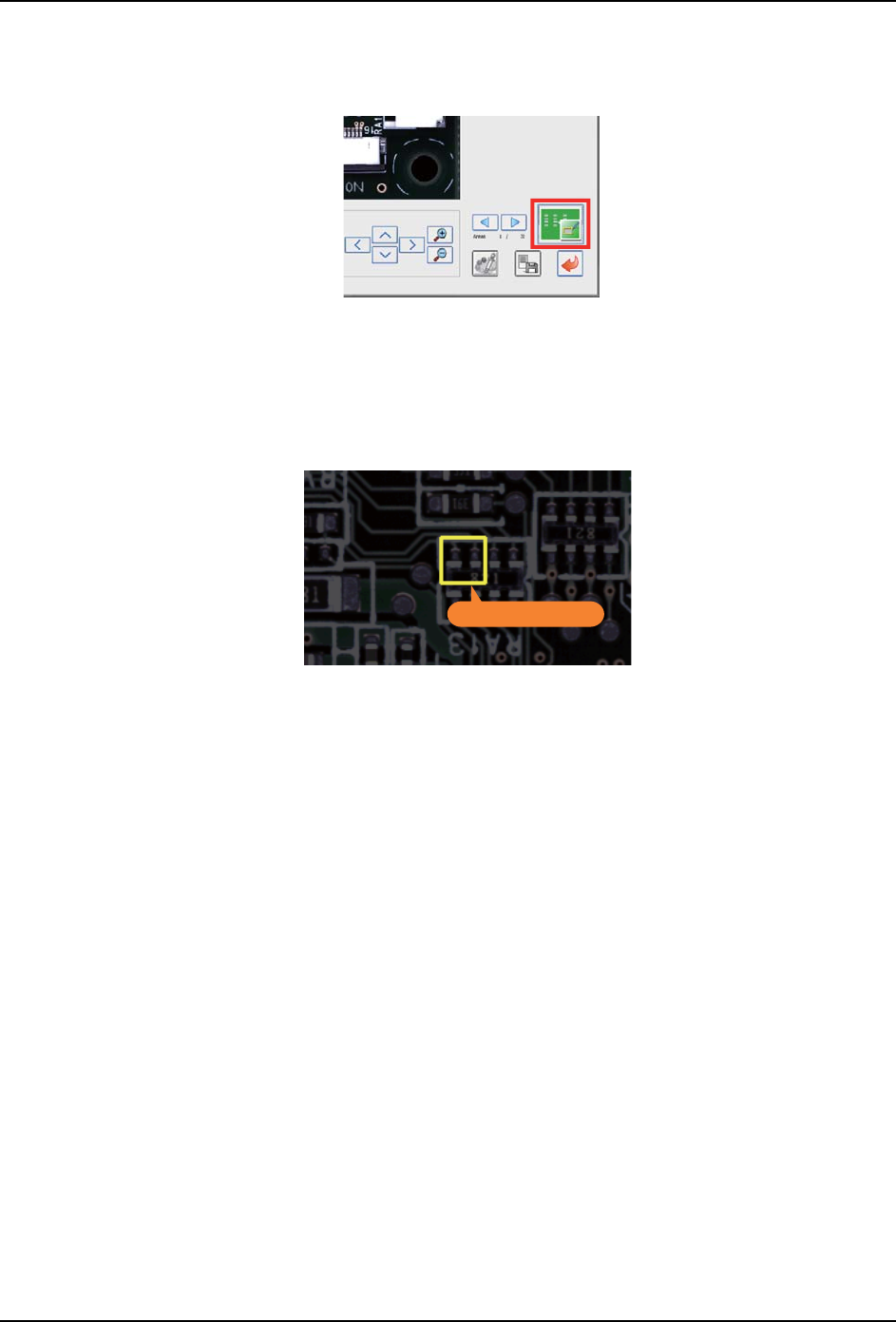

切换模式
切换焊锡信息登录模式时，请点击异物检查数据的编辑画面的右下角的模式切换键。
焊锡信息取得区域的制作
请使用 [ 新区域制作 ] 键制成区域。
在电路板画像上制成的区域显示为方形。
备注 )焊锡信息 ( 方形 ) 不能多数制成。
黄色的方形表示为被选状态。
通过操作键可以上下左右移动方形。
此外，想在其他取得的电路板画像上设定焊锡信息时，可以用 [ 区域切换 ] 键进行切换。
方形尺寸的变更
进行方形的大小变更时，请按 [ 尺寸变更 ] 键使其变为激活状态。[ 操作 ] 键将变为橙色箭
头键，此时已切换为尺寸变更模式。
请用 [ 操作 ] 键变更方形的尺寸。
返回方形移动模式时，请按 [ 移动 ] 键使其变为激活状态。
方形的删除
删除制成的检查领域方形时，按 [ 区域删除 ] 键可以消除。请选择要删除的方形，点击 [ 区
域删除 ] 键。

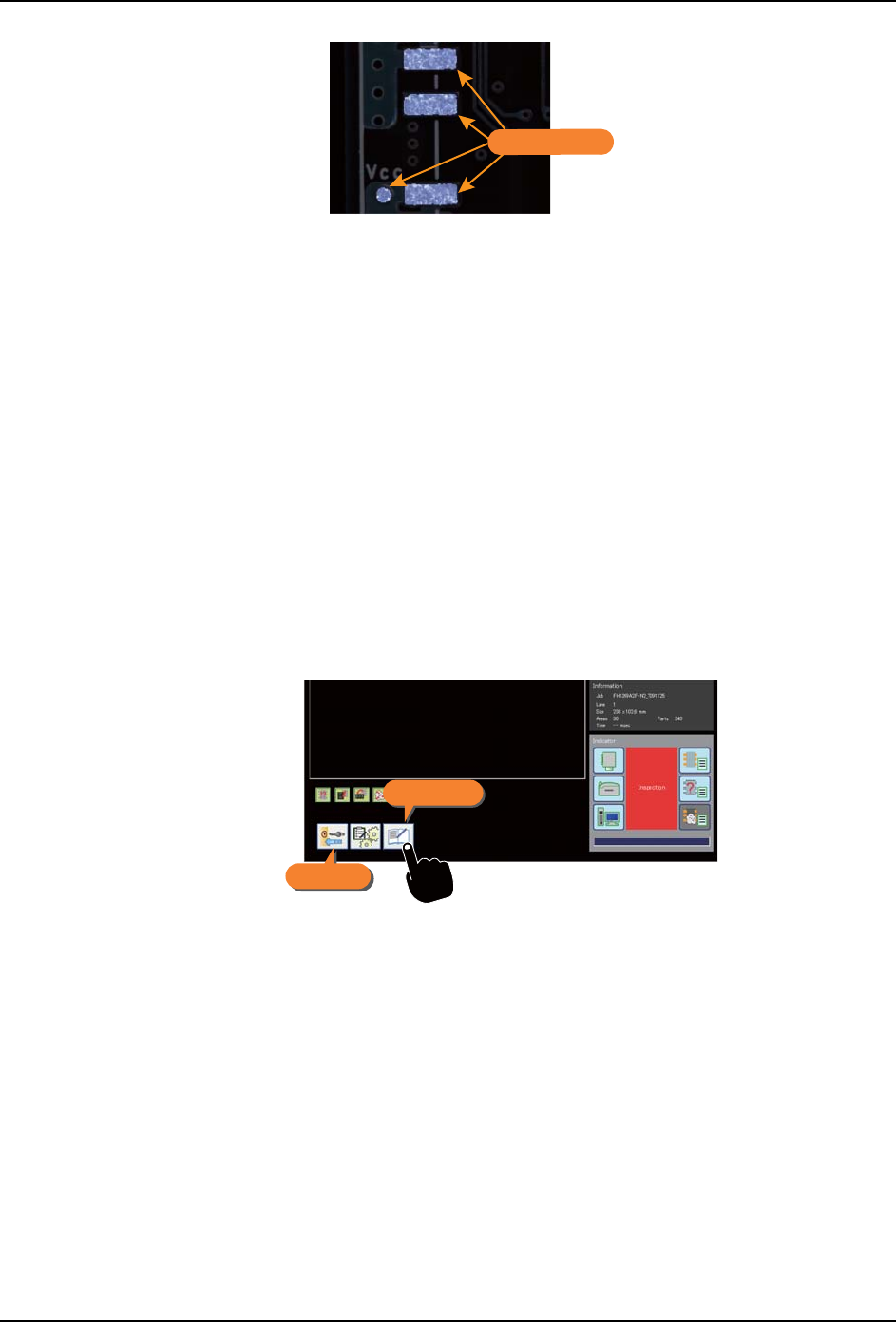

试验、保存焊锡信息
制成焊锡信息的取得区域之后，请按 [ 焊锡抽出试验 ] 键使其激活。在激活状态下，焊锡识
别区显示为亮的区域，其他的显示为暗的区域。
01NST-2722
01NST-2723S
❀䭗ؗᚥᗍ॰ต
6. IH1 控制器的运用 INS-IH1-4.0S
134 IH1 使用说明书
请尽量调高焊锡的识别率，降低其他的误识别率。
结束焊锡信息的调整后，请单击 [ 保存 ] 键保存焊锡信息。
6.1.7 方向检查 (Mark Color) 的设定
检查元件的贴装方向时，请设定区域。如果不进行方向检查，不需要设定。另外，此设定请
在完成了贴装电路板的示教后进行。
另外，请使用元件被正确地贴装的电路板进行设定。
使用特定形状进行方向检查时请参照 ?6.1.8 方向检查 (Pattern) 的设定 ?。
方向检查只能设定 Mark Color 或 Pattern 中的一个。设定了 Mark Color 时，Pattern 的设
定将被解除。
显示方向检查数据编辑画面
1. 请按下主画面的 [ 数据编辑 ] 按钮。
备注 )如果没有以 ADMINISTRATOR 注册到 IH Server，[ 数据编辑 ] 按钮不被显示。此时，请
按下 [ 注册 ] 按钮，重新注册。
01NST-2724S
❀䭗䇼ࡡ॰
01NST-1234Sa
注册
᭄㓪䕥
