6. IH1 控制器的运用 INS-IH1-4.0S
140 IH1 使用说明书

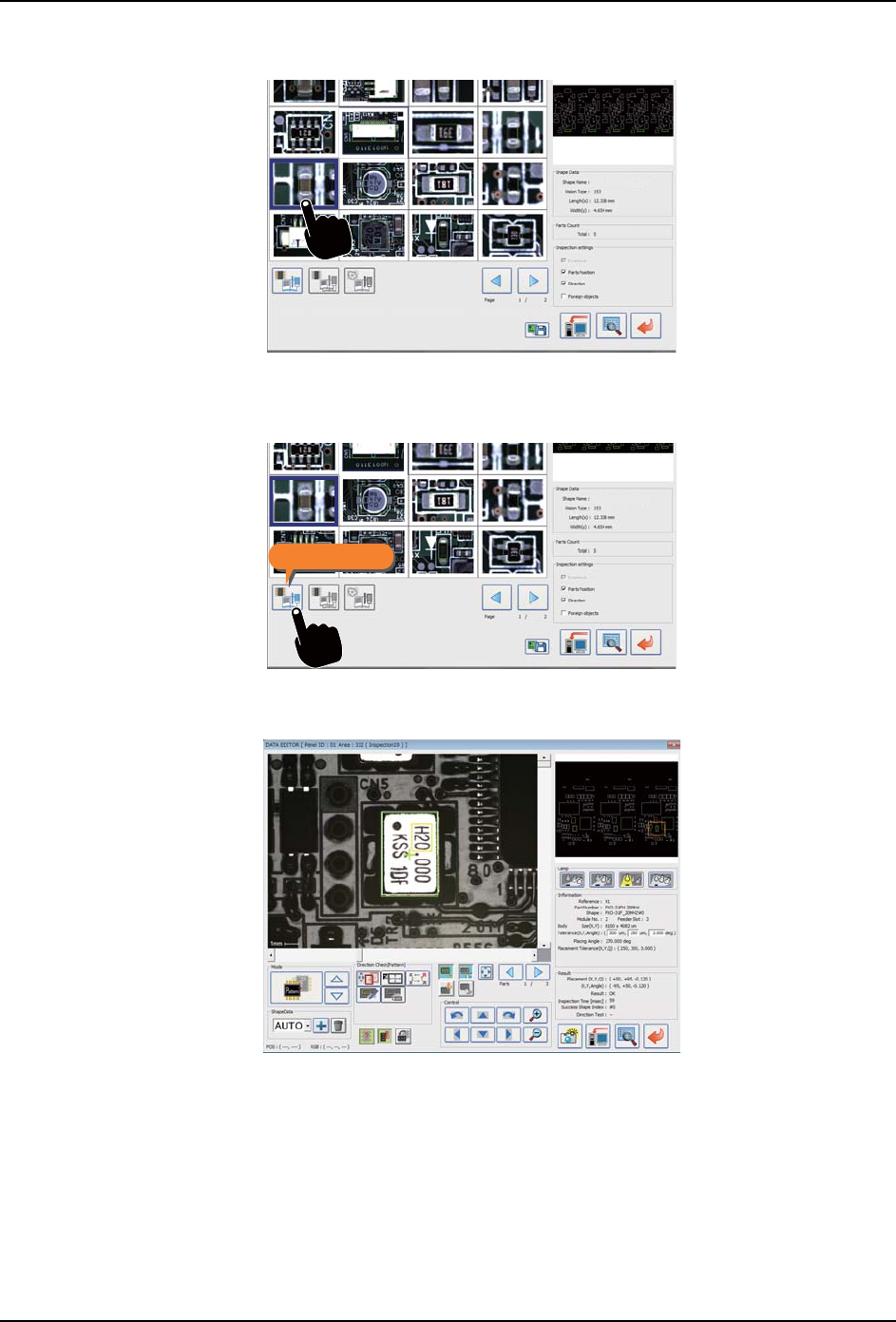

2. 显示元件选择画面。请选择进行方向检查的元件。
备注 )选择后，一览画像的框将变成蓝色。
3. 请按下 [ 指定元件编辑 ]。
4. 显示检查数据编辑画面。
01NST-2711E
01NST-2712S
ᇐݹԬ㕌䗇
01NST-2713E
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 141

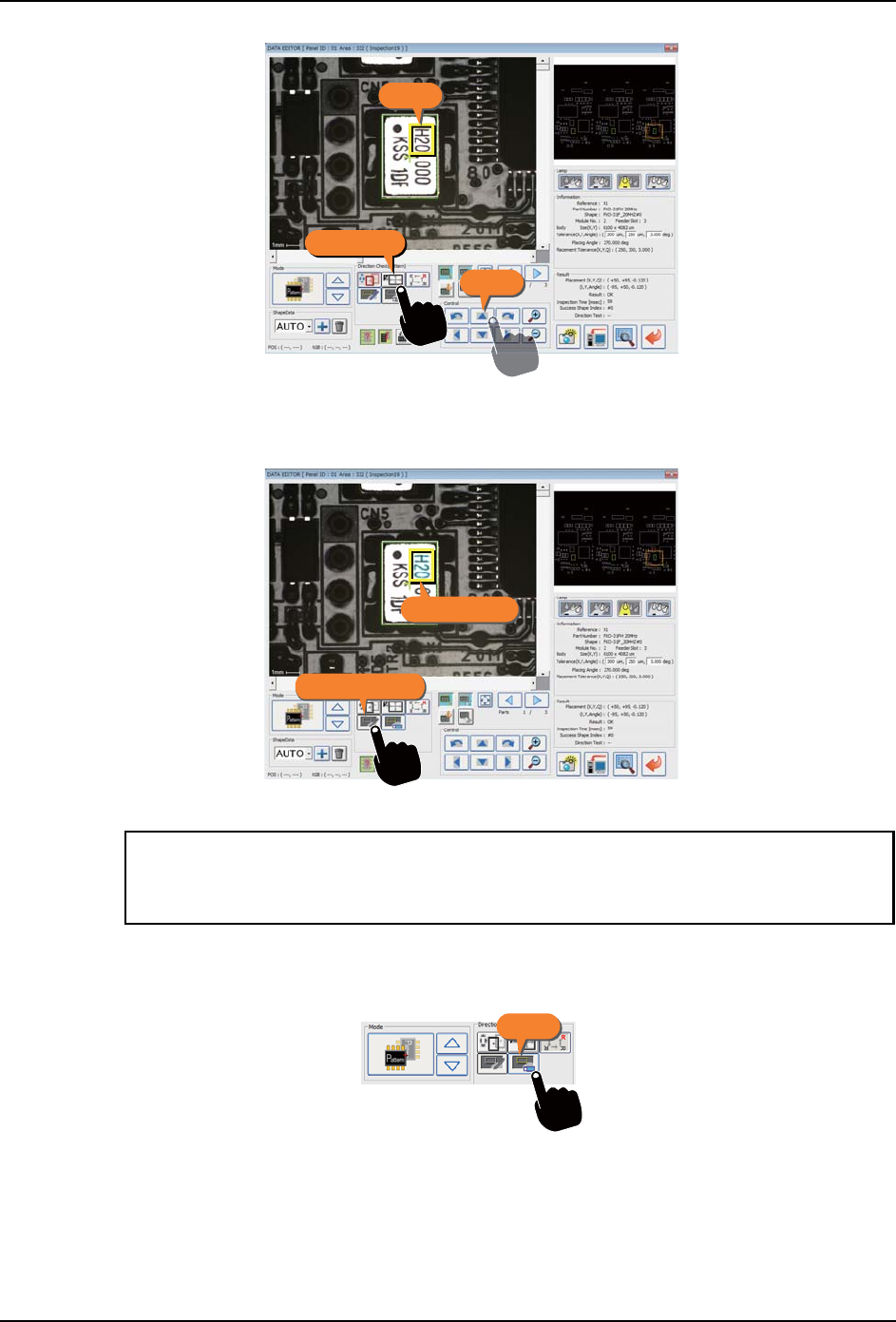

设定方向检查数据。
1. 请通过 [ 模式切换 ] 键，将切换为方向检查 （Pattern）数据的编辑模式。
备注 )请确认在在画像中是否显示出黄色的方形框。
2. 在电路板画像上显示出方形的范围为检查区域。请通过 [ 操作 ] 键，变更方形的位置与
大小。
a. 请确认方形是否为选择状态以及 [ 移动 ] 键是否为按下状态。
备注 )被选的方形显示为黄色。
b. 按 [ 操作 ] 键，可以上下左右的移动被选方形。
c. 按下 [ 尺寸变更 ] 键的状态下，通过 [ 操作 ] 键可以变更方形的大小。
01NST-2714S
⁗ᕅ࠽ᦘ
ᯯੇỶḛᮦᦤ㕌䗇⁗ᕅ
01NST-2715S
〱ࣞ
⸟ᖘ
ᬃ֒
6. IH1 控制器的运用 INS-IH1-4.0S
142 IH1 使用说明书

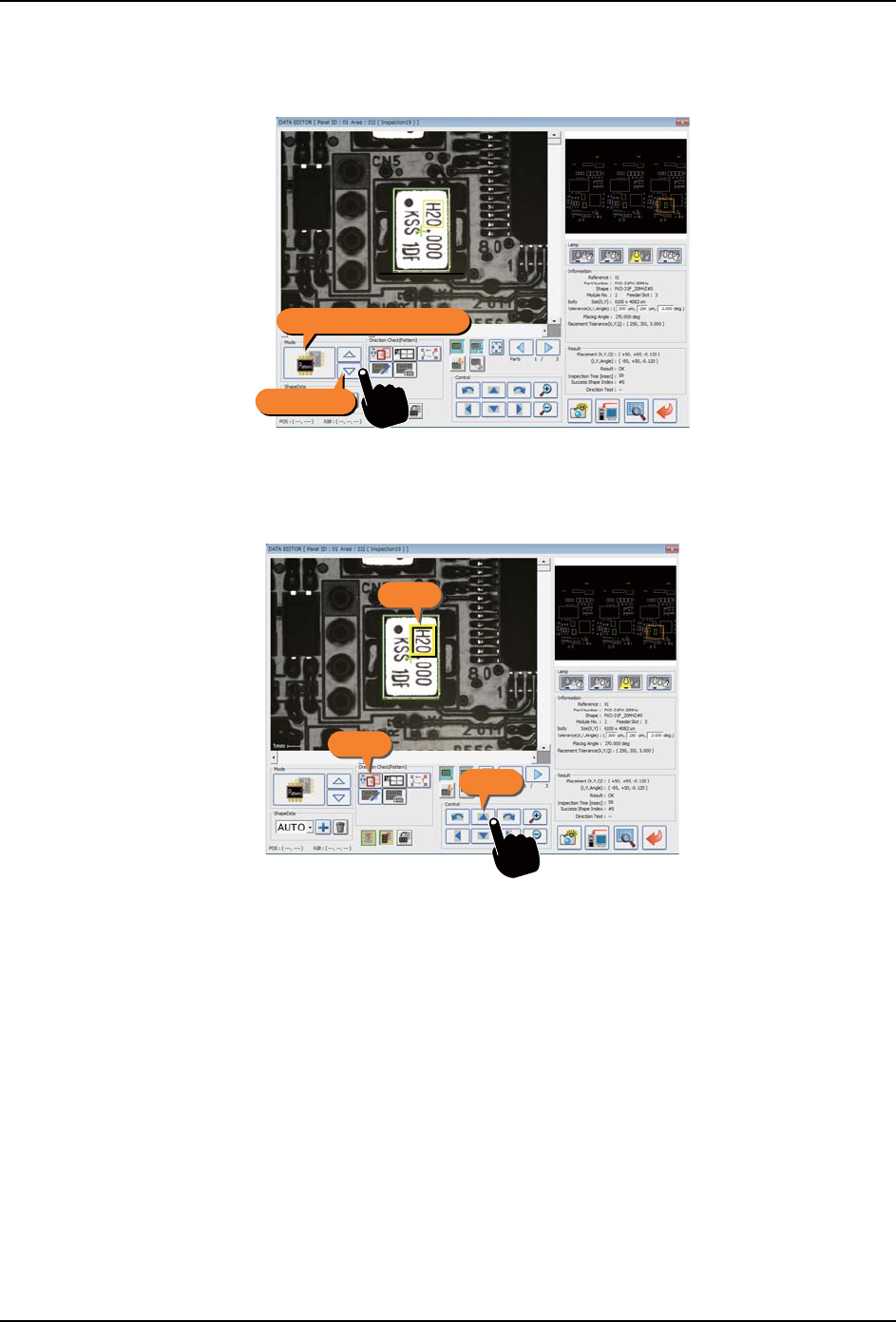

备注 )要移动方形时，请再次回到移动模式
3. 请按下 [ 方向检查设定 ] 键。在方形中方向检查数据将被设定。
备注 )设定的方向检查数据为浅蓝色框所围住的部分
注意
设定的形状请指定为上下左右不对称的图形。指定为圆形、长方形等上下或者左右对称的图
形时，因为不能辨别方向从而无法得到正确的检查结果。
方向检查数据的设定到此为止。需要重新设定时请再按下 [ 删除 ] 键之后，从步骤 2 开始重
新操作。
01NST-2716S
⸟ᖘ
ᬃ֒
ተሮᴪ
01NST-2717S
ᯯੇỶḛ䇴ᇐ
ᯯੇỶḛᮦᦤ
01NST-2718S
ࡖ䲚
