8. 换线 INS-IH1-4.0S
170 IH1 使用说明书
4. 请卸下 IH1 控制器。详细内容请参照 "5.2 IH1 控制器的安装和卸下 "。
5. 更换成 Job 中所设定的吸嘴置放台。
备注 ) 在吸嘴置放台内安装治具吸嘴。
6. 请安装Job中所设定的贴装工作头。关于安装方法，请参照各机器的[机械手册]的[
基本操作 ]。
7. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-2/M3-3 模组）等机械部位没有从模组的旁边突
出。
b. 请握住模组的手柄，慢慢插入模组，直到碰到挡块为止。
c. 模组自动被引入并被夹紧。如果没有被夹紧，请少许后退模组，重新推入。
01NST-1531
INS-IH1-4.0S 8. 换线
IH1 使用说明书 171
8.2 从标准模组切换到检查模组的换线
备注 ) 如需在 M3-2/M3-3 模组上安装 IH1 工作头，则需将 X 轴挡块更换为 IH1 工作头专用挡
块。
如果没有更换即启动机器，则 IH1 工作头可能会与机器内部发生碰撞。（如果是Ｍ 6-2
模组，则即使安装 IH1 工作头，也无需更换挡块。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。夹紧被松开，模组自动
向前移动少许。
b. 请握住模组的手柄，慢慢拉出模组，直到碰到挡块为止。
2. 请卸下贴装工作头。关于卸下方法，请参照各机器的 [ 机械手册 ]的[基本操作]。

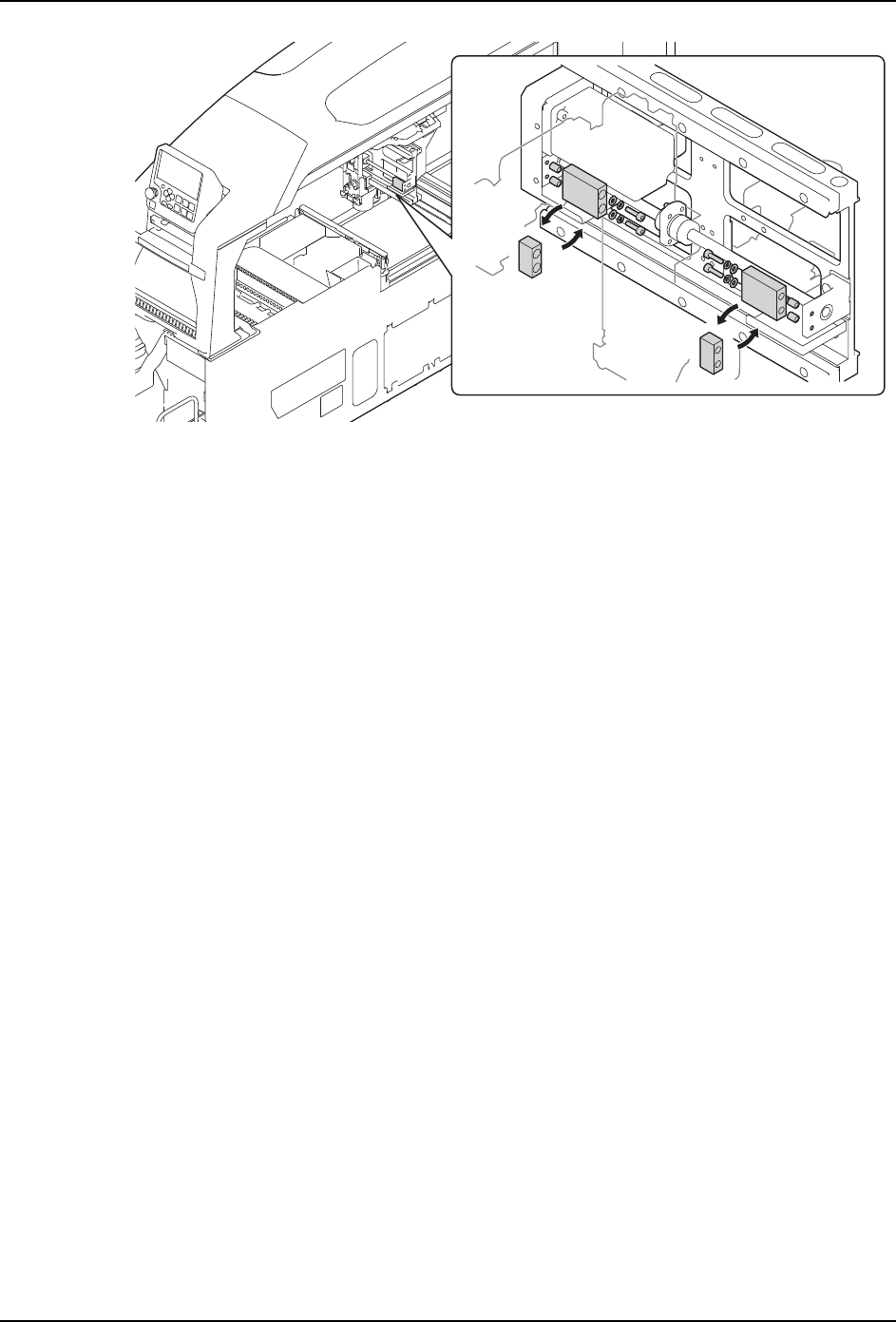

3. 如果是 M3-2/M3-3 模组，更换 X 轴的挡块。
a. 请拆下螺栓，拆下 X 轴两端的标准挡块。
b. 安装 IH1 用挡块。
4. 安装吸嘴置放台。
备注 ) 只要是在连接着料站托架的状态下能够安装的吸嘴置放台类型，都能够生产。
5. 请安装 IH1 工作头。详细内容请参照 "5.1 IH1 工作头的安装和卸下 "。
6. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-2/M3-3 模组）等机械部位没有从模组的旁边突
出。
b. 请握住模组的手柄，慢慢插入模组，直到碰到挡块为止。
c. 模组自动被引入并被夹紧。如果没有被夹紧，请少许后退模组，重新推入。
7. 请安装 IH1 控制器。详细内容请参照 "5.2 IH1 控制器的安装和卸下 "。
01NST-1532
8. 换线 INS-IH1-4.0S
172 IH1 使用说明书
