INS-IH1-4.0S 9. IH Client
IH1 使用说明书 173
9. IH Client
此处，说明 IH Client。
9.1 关于 IH Client 的运用
IH Client 主要有以下的 3 种运用方法。
·在生产中的生产线内确认错误影像
·在生产线外确认错误影像
·在生产后确认品质信息
9.1.1 在生产线内确认错误影像
从 IH1 控制器输出的错误电路板的影像被实时显示在生产线内的 IH Client 中，能够将确认
后的影像结果输入到检查结果中。
备注 )为了在生产线内确认错误影像，需要以下的条件。
·在检查模组的后工序连接了 IH 搬运轨道。
·在辅助软件的机器功能设定中，[IH conveyor connected as next stage] 被设
定成了 [Connected]。
·在 IH 控制器的管理设定的 [Options] 中，选择了 [Do not show error list] 的
复选框。
·在 IH Client 的环境设定中，选择了 [Automatically display inspection
results] 的复选框。
作业的主要流程
顺序 步骤 参照处
1 启动 IH Client 接。
9.2.1
2 检查中发生错误的电路板的影像被显示在 IH Client 中。 -
3 必要时，变更显示在 IH Client 上的搬运通道 （仅限于双
通道搬运时）。
9.2.2
4 在 IH Client 中确认检查结果影像。 9.2.3 和 9.2.4
5 在 IH Client 中将确认的结果输入到检查结果中。
9.2.5
9. IH Client INS-IH1-4.0S
174 IH1 使用说明书
9.1.2 在生产线外确认错误影像
保存在 IH Server 中的错误电路板的影像显示在生产线外的 IH Client 中，能够将确认后的
影像结果和修复作业的结果输入到检查结果中。
备注 ) 在 IH 控制器的管理设定的 [Inspection image settings] 中，需要选择 [Save error
images] 的复选框。
作业的主要流程
9.1.3 在生产后确认品质信息
生产后，将保存在 IH Server 中的检查结果影像显示在 IH Client 中，能够确认品质信息。
备注 ) 在 IH 控制器的管理设定的 [Inspection image settings] 中，需要选择 [Save error
images] 的复选框。
作业的主要流程
顺序 步骤 参照处
1 启动 IH Client
9.2.1
2 在 IH Client 中显示检查结果影像
9.2.6
3 在 IH Client 中确认检查结果影像 9.2.3 和 9.2.4
4 在 IH Client 中将确认后的结果输入到检查结果中
9.2.5
5 将修正后的电路板返货到生产线上
9.2.7
顺序 步骤 参照处
1 启动 IH Client
9.2.1
2 在 IH Client 中确认检查结果影像
9.2.6
3 在 IH Client 中将确认后的结果输入到检查结果中 9.2.3 和 9.2.4
4 确认品质信息
9.2.8
INS-IH1-4.0S 9. IH Client
IH1 使用说明书 175
9.2 使用 IH Client
此处，说明 IH Client 的各种使用方法。
9.2.1 启动 IH Client
备注 ) 对于 1 个 IH Server，只能连接 1 个 IH Client。如果在 IH Server 上连接了多个 IH
Client 时，后连接的 IH Client 被连接，变成了不稳定的状态。
1. 请启动 IH Client，对照使用目的，设定检查结果的显示方法。详细内容请参照 "3.4.6
检查结果的显示方法的相关设定 "。
2. 变更了设定时，请重新启动 IH Client。

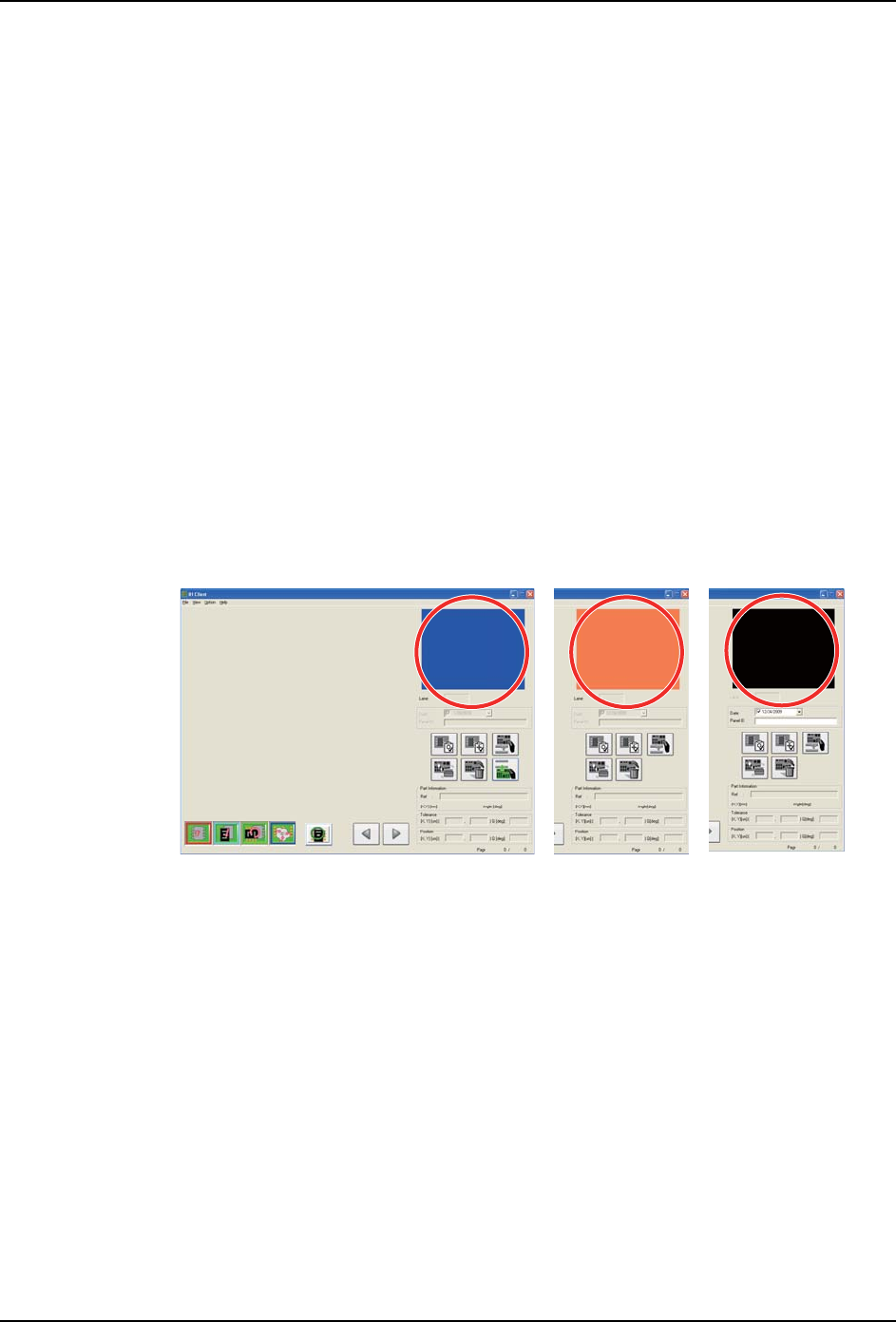

3. 根据设定，IH Client 的画面右上方的颜色不同。
·选择了 [Automatically display inspection results] 和 [Work with IH
Conveyor] 复选框时，画面右上方变成蓝色。
·选择了 [Automatically display inspection results] 的复选框，并且解除了
[Work with IH Conveyor] 的复选框时，画面右上方变成橙色。
·解除了 [Automatically display inspection results] 的复选框时，画面右上方
变成黑色。
