5. 基本操作 INS-IH1-4.0S
92 IH1 使用说明书

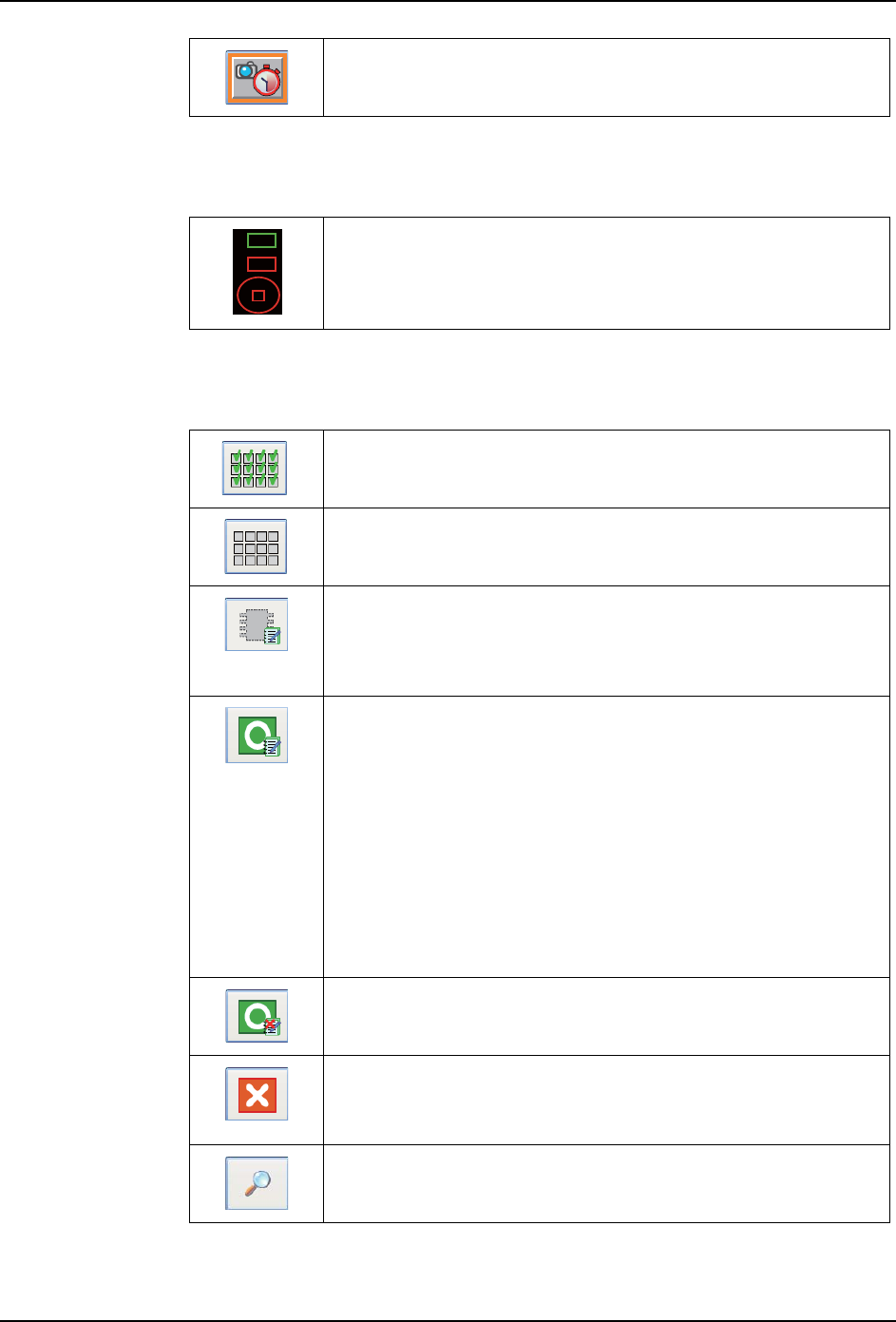

电路板整体图
显示电路板的整体检查结果。
各种功能按钮
是错误列表显示中使用的功能按钮。
超时
如果检查超时，报错信息会显示在报错一览中。
绿色矩形：检查结果为 OK 判定的元件。
红色矩形：检查结果为 NG 判定的元件。
红色圆形：表示被选择的元件。
全部选择按钮
如果要选择全部的错误列表，请按下此按钮。
选择解除按钮
按下此按钮后，所选择的错误列表就会被全部解除。
无元件的示教按钮
将选择中的错误列表作为无元件的示教数据进行注册时，
请按下此按钮。
备注）仅限于拥有 ADMINISTRATOR 权限的注册用户，才可以操作。
OK 按钮 （有示教）
示教选择中的错误列表的影像信息，进行 OK 判定，
并且发送给 IH 服务器。
根据检查，示教内容不相同。
元件有无检查：作为有元件的示教数据进行注册。
元件位置检查：无示教数据。
方向检查：无示教数据。
异物检查：异物检查区域除外。
备注）元件位置检查和方向检查与 OK 按钮 （无示教）相同的处理。
备注）仅限于拥有 ADMINISTRATOR 权限的注册用户，才可以操作。
OK 按钮 （无示教）
对选择中的错误列表进行 OK 判定，并且发送给 IH 服务器。
NG 按钮
对选择中的错误列表进行 NG 判定，并且发送给 IH 服务器。
操作者判断为 NG 的时候，也使用此按钮。
详细显示按钮
放大显示选择中的错误列表。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 93

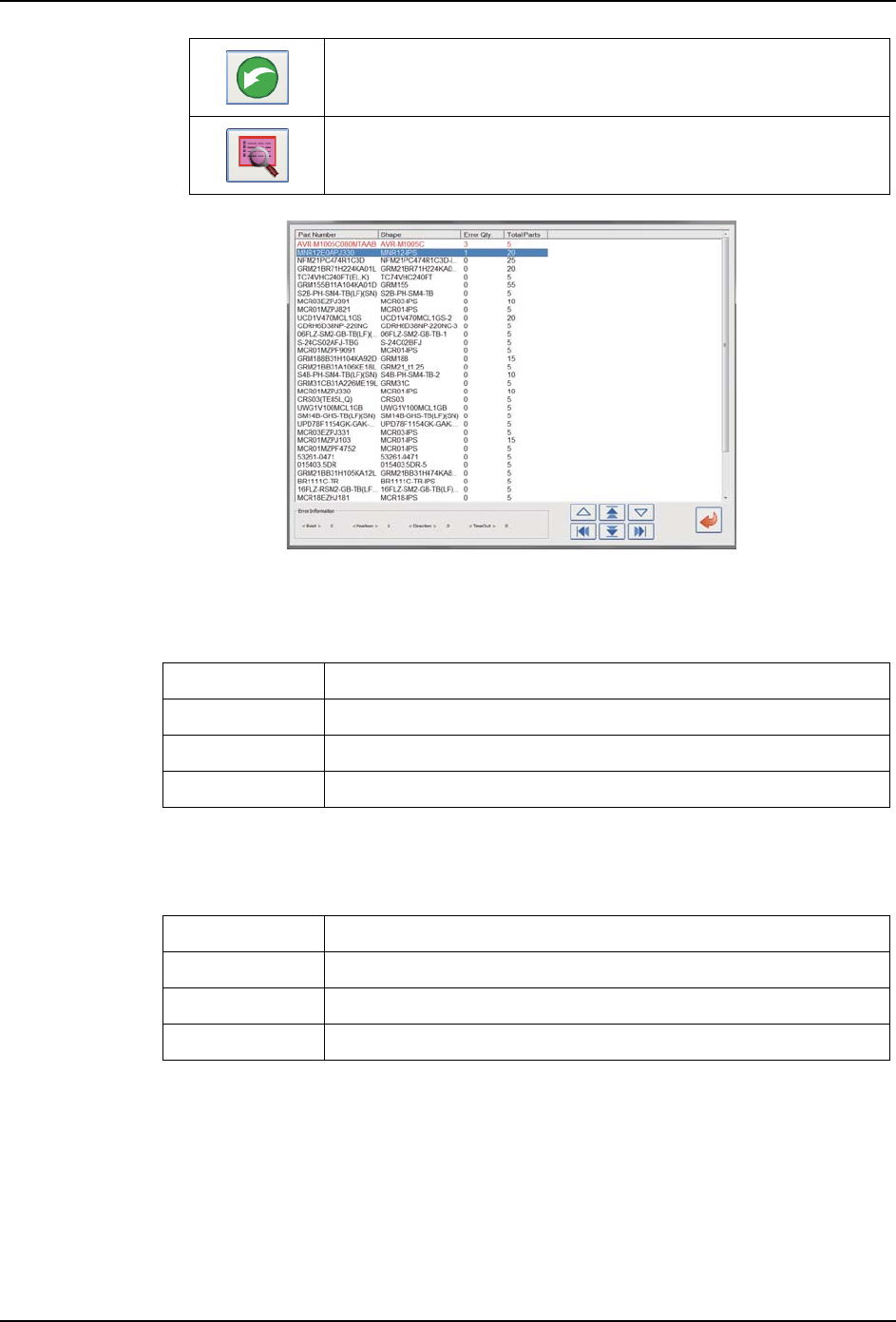

List information
Error Information
取消按钮
放大显示选择中的错误列表。
报错信息显示键
以元件号码为单位显示报错详情。
Part Number
显示元件号码。
Shape
显示外形名。
Error Qty.
显示报错个数。
Total Parts
显示元件总数。
<Exist>
显示有无检查的报错数。
<Position>
显示位置识别的报错数。
<Direction>
显示方向检查的报错数。
<TimeOut>
显示超时的报错数。
01NST-2679
5. 基本操作 INS-IH1-4.0S
94 IH1 使用说明书
元件状态
显示从错误列表内所选择的元件的检查结果。
备注 )元件的未选择、未检查和异物检查时，部分数据不被显示。
页面切换按钮
NG 判定元件超出 16 个时，错误列表被分成多页显示。请按下该按钮切换页面。
显示 Job 中所设定的元件的以下项目。
参考名
模组编号
元件坐标 [mm]
元件角度 [deg]
显示元件的 NG 判定公差值。
如果元件的偏移量超出公差值，为 NG 判定。
X: 横方向的公差值
Y: 纵方向的公差值
Q: 角度的公差值
显示元件的偏移量。
偏移量就是元件的正确位置与检测位置之差。
X: 横方向的偏移量
Y: 纵方向的偏移量
Q: 角度的偏移量
ܗӊֵᙃ
݀Ꮒ䞣
Ẕߎԡ㕂
显示前一页的错误列表。
显示后一页的错误列表。
