10.2.2 IH1plus 的主画面

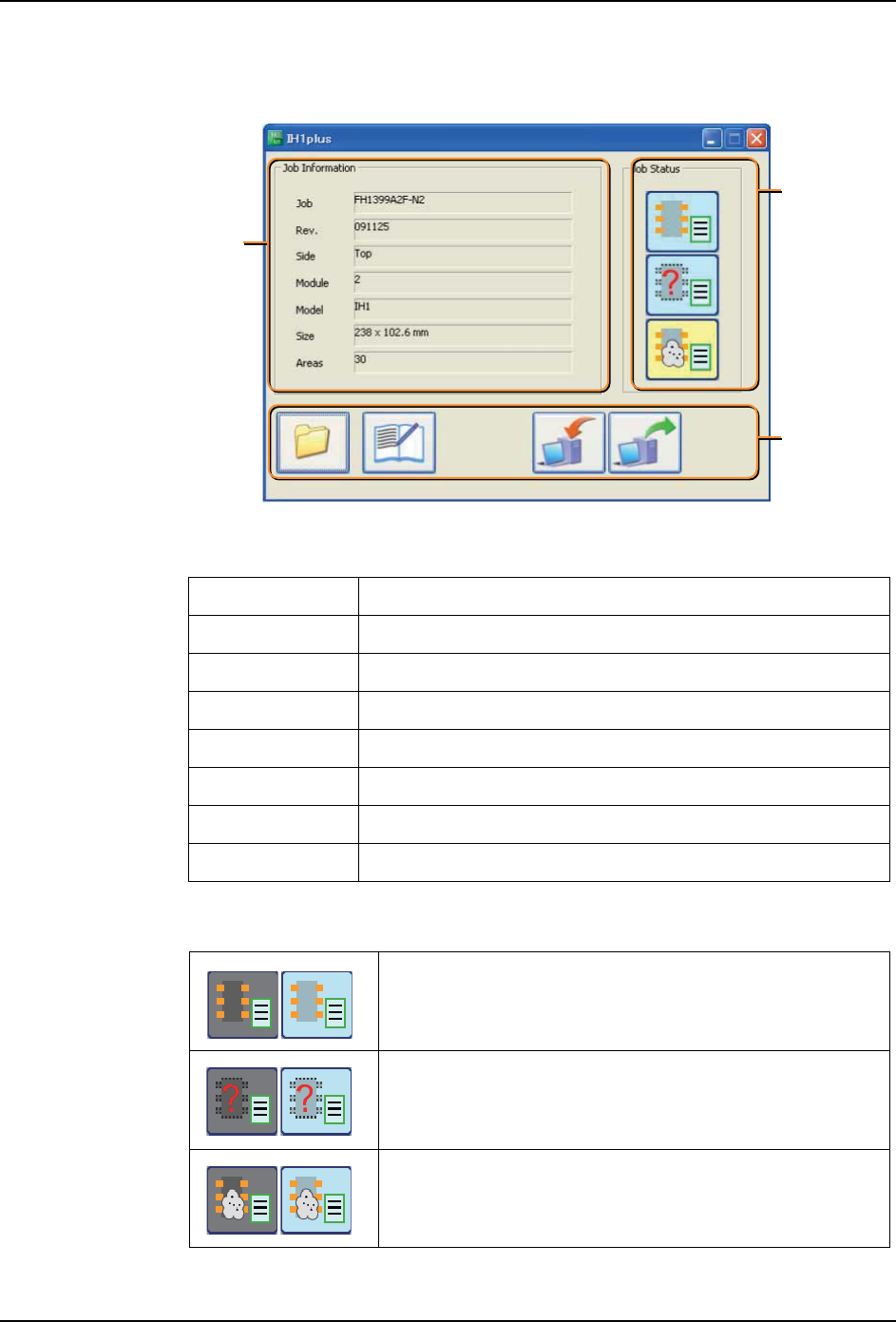

说明画面的显示。
Job Information
Job Status
Job 表示 Job 名。
Rev. 表示 Job 修订。
Side 表示 Job 的贴装面。
Module 表示检查模组的号码。
Model 表示基准名。
Size 表示电路板尺寸。
Areas 表示检查区域数。
Foreign areas 表示异物检查的检查区域数。
有元件示教状态
表示元件有无检查所需的有元件示教数据的状态。
如果在全部的检查对象元件被登录了有元件示教数据，
背景以浅蓝色被显示。
无元件示教状态
表示元件有无检查所需的无元件示教数据的状态。
如果在全部的检查对象元件被登录了无元件示教数据，
背景以浅蓝色被显示。
有无参考影像状态
表示异物检查所需的参考影像是否被登录了。
如果 Job 中没有设定异物检查，背景以黄色被显示。
01NST-1807S
Job
information
Job status
᪡ᣝ䪂
10. IH1plus INS-IH1-4.0S
200 IH1 使用说明书
操作按钮
Job 选择按钮

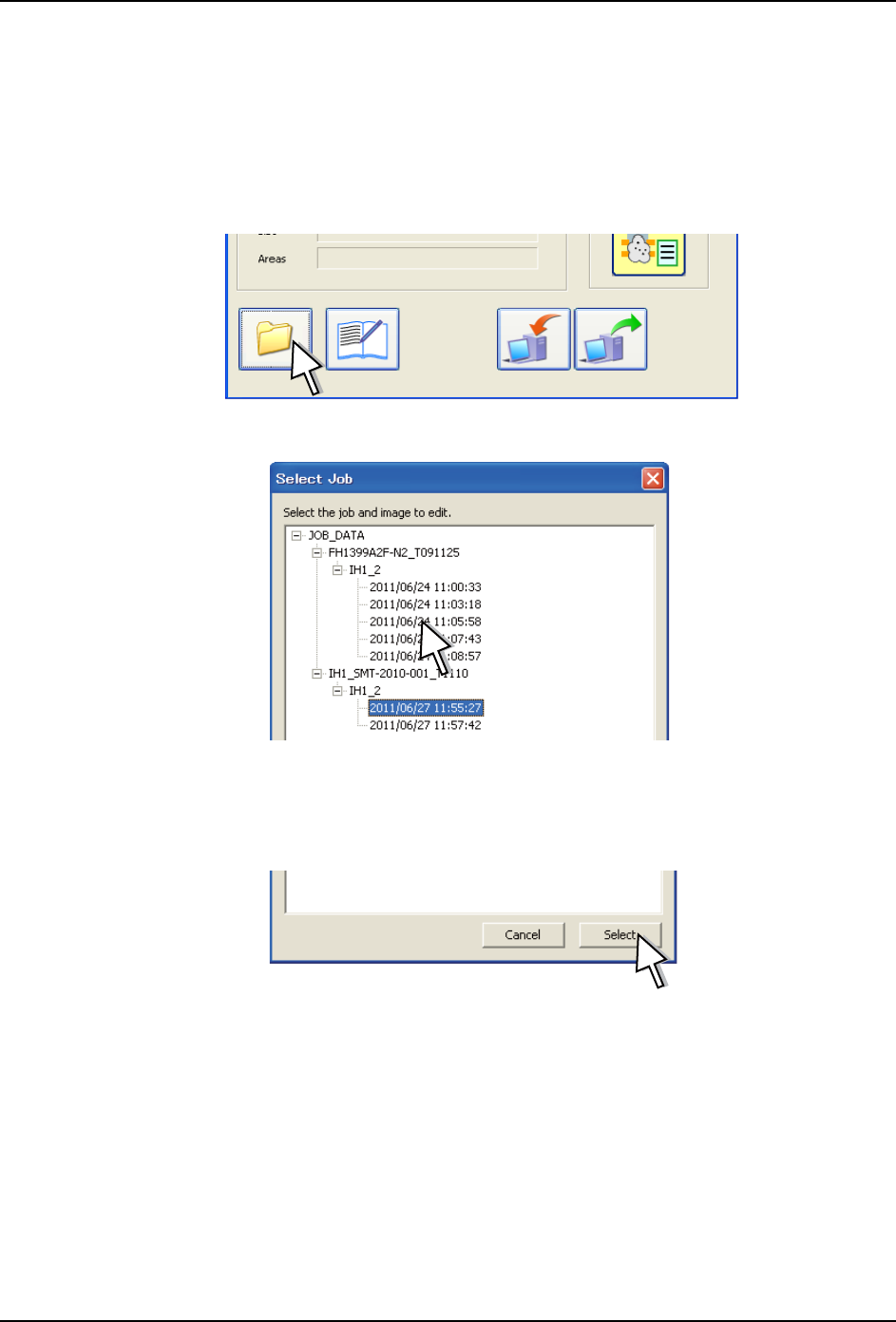

打开 Job 选择画面。在 Job 选择画面中，显示由 IH 控制器所进行的影像
保存的 Job。
数据编辑按钮
切换到元件选择画面。
Job 导入按钮
导入其他的 IH Server PC 导出的 IH Server 的 Job。
Job 导出按钮
进行文件的导出，能够将 IH Server 持有的 Job 数据移动到其他的 PC
中。
