INS-IH1-4.0S 13. 巧技全集 IH1 使用说明书 241 13.4关于方向确认功能 13.4.1 创建方向确认数据时有哪些限制条件？ 1. 在使用方向确认功能时，一个数据只能定 义一个区域。 2. 运 用复数 TopViewS hape 功能之后便 可以定义多个方向确 认区域。不过， 不会变为 AND 或O R功 能 。 3. 无法识别元件顶部表面的文字。 13.4.2 关于方向确认的判定方法 判定方向确认时使用指定区域 …
13. 巧技全集 INS-IH1-4.0S
240 IH1 使用说明书
使用了照明自动设定功能的影像样本
使用照明自动设定功能时的注意点是什么？
在电路板上存在多个同型号的元件时，如果拍摄区域不同 （下图中用黄框
圈起的区域）则影像也会不同。
虽然通过肉眼看上去是一样的，但是使用本功能而设置的照明条件不会完
全相同。（请参考下图）
后面叙述的内容中所提及的 「方向确认的照明自动设定功能」也采用了相
同的思考方法。
➝᱄㠠ࣞ䇴ᇐᖧ܅
01NST-2736S
01NST-2737S
ᤃ᩺॰ต
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 241
13.4关于方向确认功能
13.4.1 创建方向确认数据时有哪些限制条件？
1. 在使用方向确认功能时，一个数据只能定义一个区域。
2. 运用复数 TopViewShape 功能之后便可以定义多个方向确认区域。不过，不会变为 AND
或OR功能。
3. 无法识别元件顶部表面的文字。
13.4.2 关于方向确认的判定方法
判定方向确认时使用指定区域 （黄框）内的平均灰度值。
如果指定区域位置以及阈值的设定方法不同（自动或手工设定），则判定方
法也会出现一定的差异。
(1) 如果区域位置包含原点。
(2) 如果区域位置不包含原点但包含 X 轴或 Y 轴。
(3) 如果区域位置既不包含原点也不包含 X 轴或 Y 轴。
01NST-2738S
䇴ᇐ⭱䶘Ⲻḛⵁᯯ⌋
ᇐփ⛯仒㢨ᇐ
࡚ᇐะ⚦ᓜٲ
ᇐѿ॰ตⲺᒩൽ⚦ᓜٲ
δਠ㾷ᴪ॰ตተሮᡌ॰ตփ㖤θ
ቧՐᰬᱴ⽰ᒩൽ⚦ᓜٲε
13. 巧技全集 INS-IH1-4.0S
242 IH1 使用说明书

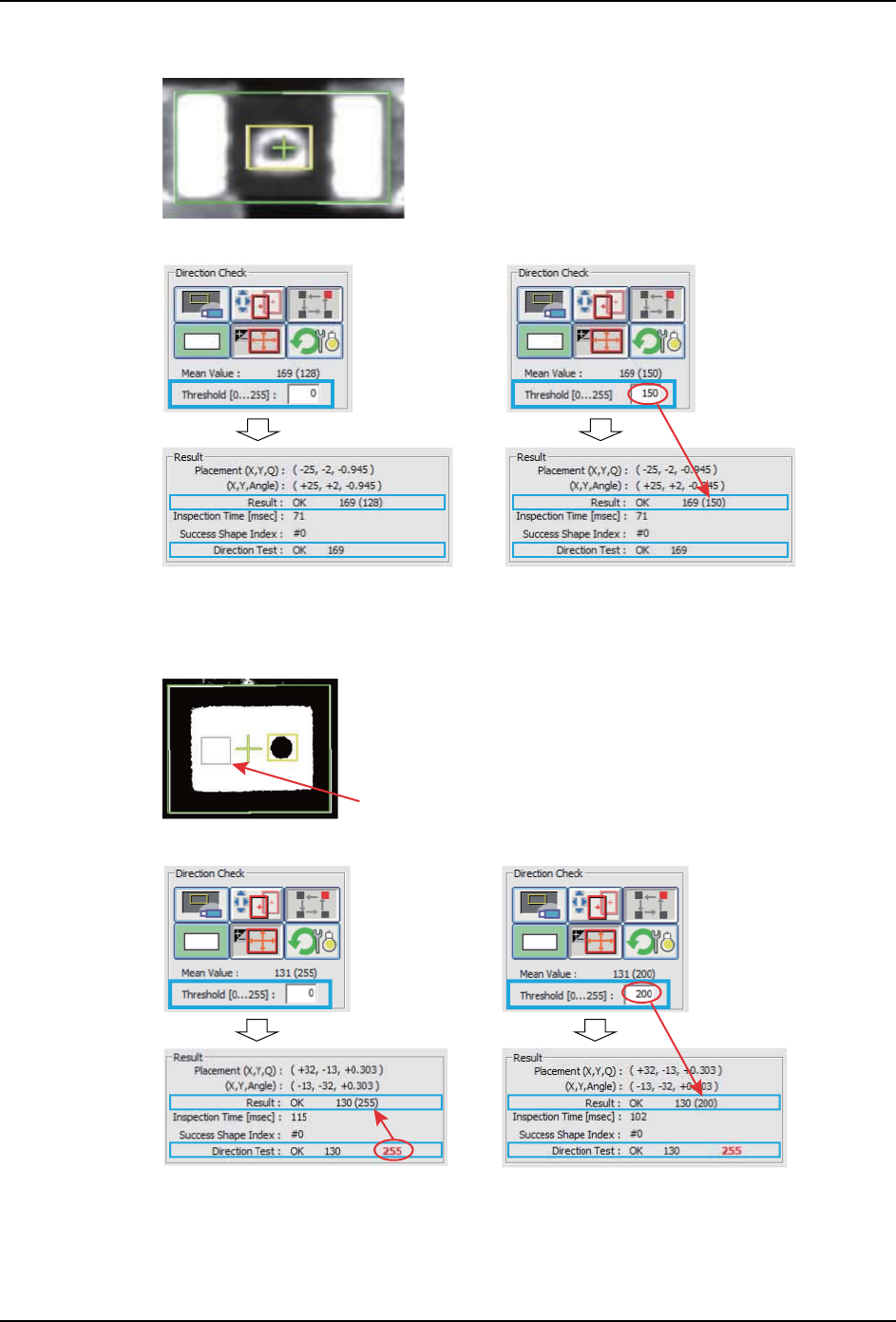

(1) 如果区域位置包含原点
(2) 如果区域位置不包含原点但包含 X 轴或 Y 轴
01NST-2739S
䰾ٲ>@δ㠠ࣞε 䰾ٲ>@
࡚ᇐᯯ⌋
䰾ٲ㠠ࣞφሯ䰾ٲωф॰ตⲺ⚦ᓜٲ䘑㺂∊䖹
䰾ٲᢁࣞφሯ䇴ᇐⲺ䰾ٲф॰ตⲺ⚦ᓜٲ䘑㺂∊䖹
01NST-2740S
䰾ٲ>@δ㠠ࣞε 䰾ٲ>@
࡚ᇐᯯ⌋
䰾ٲ㠠ࣞφሯᇐ॰ตф⛯ሯ〦॰ตⲺ⚦ᓜٲ䘑㺂∊䖹
䰾ٲᢁࣞφሯ䇴ᇐⲺ䰾ٲф॰ตⲺ⚦ᓜٲ䘑㺂∊䖹
࡚ᇐᰬⲺ∊䖹॰ตδ⛯ሯ〦ε
