INS-IH1-4.0S 9. IH Client
IH1 使用说明书 185
9.2.5 输入目视判定的结果
能够进行发生错误元件的目视确认和输入修复作业的结果，并保存履历。目视判定输入按钮
显示在主画面和详细显示画面上。
一旦决定了发生错误元件的判定和电路板的处理方法后，请按下对应按钮，输入结果。
输入了主画面上所显示的所有错误元件的结果后，检查结果影像就会被关闭。并且，被记录
到 "9.2.8 确认品质信息 " 的 csv 文件中，变成下一电路板的读入等待。
备注 )进行了电路板除去、洗净和废弃的输入后，检查结果影像被关闭，变成下一电路板的
读入等待。
变更目视判定结果
请打开变更的检查结果影像，按下目视判定输入按钮。判定结果被保存。
从生产线内除去电路板时使用。
从搬运轨道上除去电路板后，请按下按钮。
如果是生产线外的确认，则不能使用。
将电路板插入生产线上时使用。
请按下按钮，根据指示将电路板插入搬运轨道上。
在与 IH 搬运轨道连动的 IH Client 时，能够使用。
因不能够修理错误电路板，而进行洗净时使用。
从搬运轨道上除去电路板后，请按下按钮。
因不能够修理错误电路板，而进行废弃时使用。
从搬运轨道上除去电路板后，请按下按钮。
选择了错误列表的影像后，就变成能够使用。
判断为错误元件确认的结果 [ 虚报 ] 后，请按下按钮。
选择了错误列表的影像后，就变成能够使用。
修理生产线外的错误元件后，请按下按钮。
01NST-1664a
9. IH Client INS-IH1-4.0S
186 IH1 使用说明书
9.2.6 显示检查结果影像
检查结果影像能够按照以下的 2 个信息进行显示。
·按照检查日期显示检查结果影像。
·按照电路板 ID 显示检查结果影像。

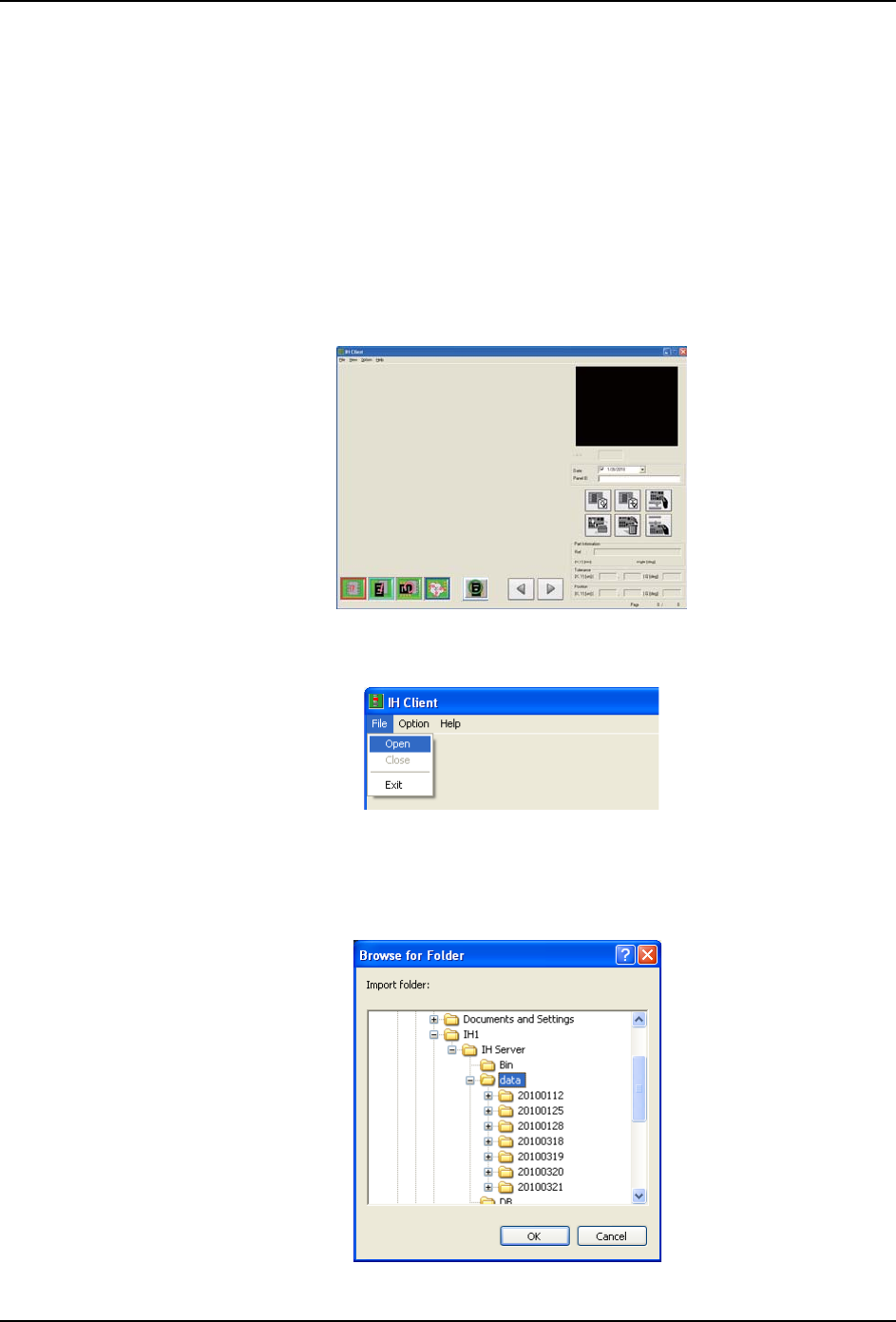

按照检查日期显示检查结果影像
指定检查日期，显示被保存在 IH Server 中的检查结果影像数据。
1. 请启动 IH Client。
2. 选择 [File]-[Open] 菜单。显示文件夹选择画面。
3. 请选择安装了 IH Server 的文件夹下面的 Data 文件夹。
备注 ) 如果是默认设定，请选择 [C:\IH1\IHServer\Data]。另外 , 如果要备份检查结果影
像，请复制该文件夹内的数据。
01NST-1666Eb
01NST-1667E
01NST-1668E
INS-IH1-4.0S 9. IH Client
IH1 使用说明书 187

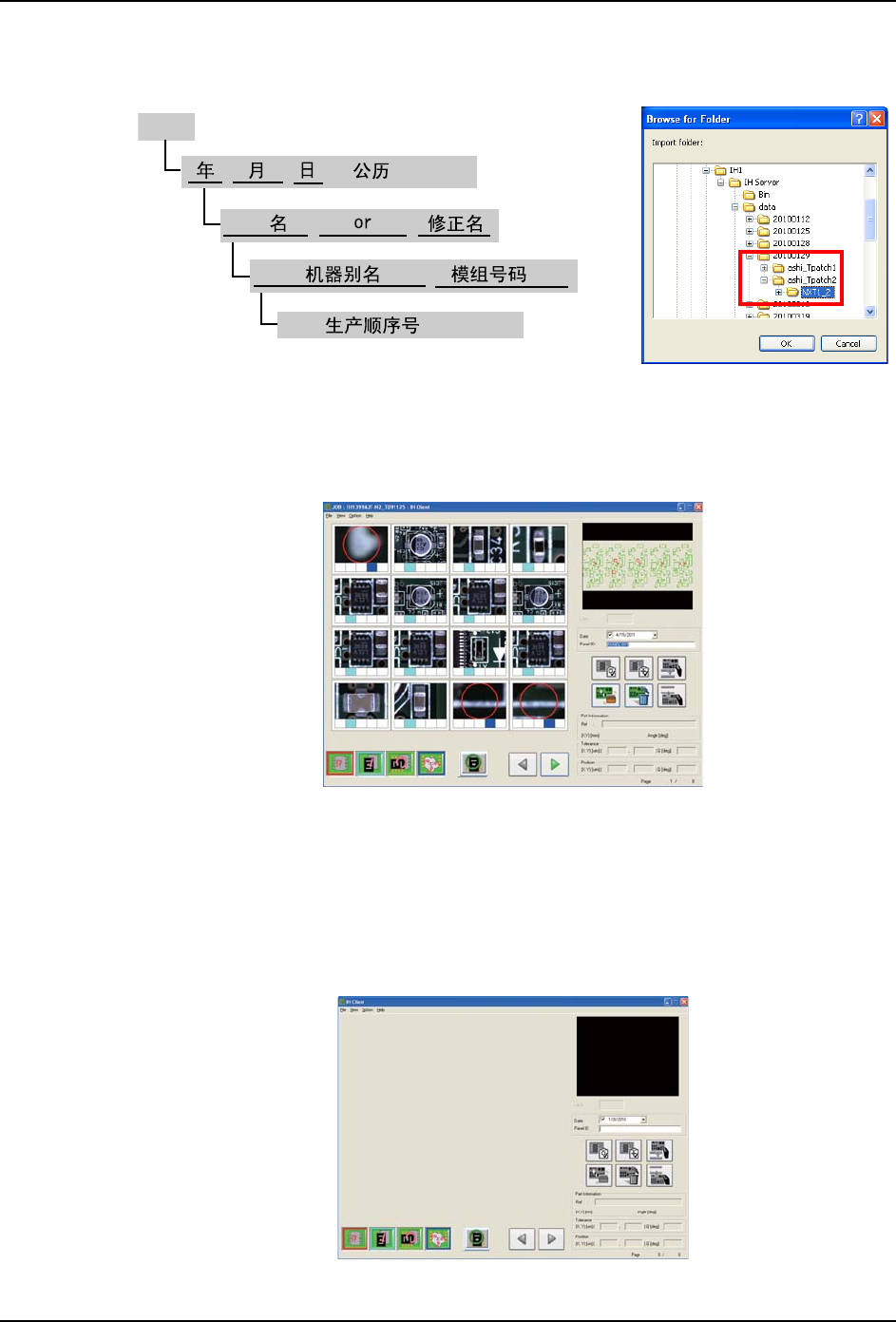

4. Data 文件夹内的文件夹名按照以下的规则被命名。请参考文件夹名，选择想要确认的电
路板的检查数据文件夹，按下 [OK]。
5. 显示文件夹内的检查结果影像。
注意 )如果在其他 IH Client 上打开同一文件夹的检查结果影像，则现在使用的 IH Client
显示为读取状态，不能输入目测结果。
按照电路板 ID 显示检查结果影像
指定电路板 ID，显示被保存在 IH Server 中的检查结果影像数据。另外，如果使用了 IH
Client 的手持式扫描器，扫描电路板 ID 的条形码，能够显示检查结果影像。
备注 ) 如果电路板上没有电路板 ID，请按照电路板的检查日期显示检查结果影像。
1. 请启动 IH Client。
01NST-1669E
Data
Job
_T _B
_
*1
*1: _T : TOP
_B : Bottom
( )
01NST-1666Eb
