4. Job 的设定 INS-IH1-4.0S 68 IH1 使用说明书 检查顺序的追加 方 法 1 ： 使 用[元 件 的 追 加]指 令 1. 请 打开 Job，选择 Job 信 息栏的 [Top] 或 [Bo ttom] 标签页。 2. 双 击 [View]。显示 [View-[All] ] 窗口。 3. 在 [View-[All] ] 窗格的任意位 置右击，点击 [Add Part]。显 示 [Add Part] 对话框。
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 67
4.2.3 检查顺序的登录

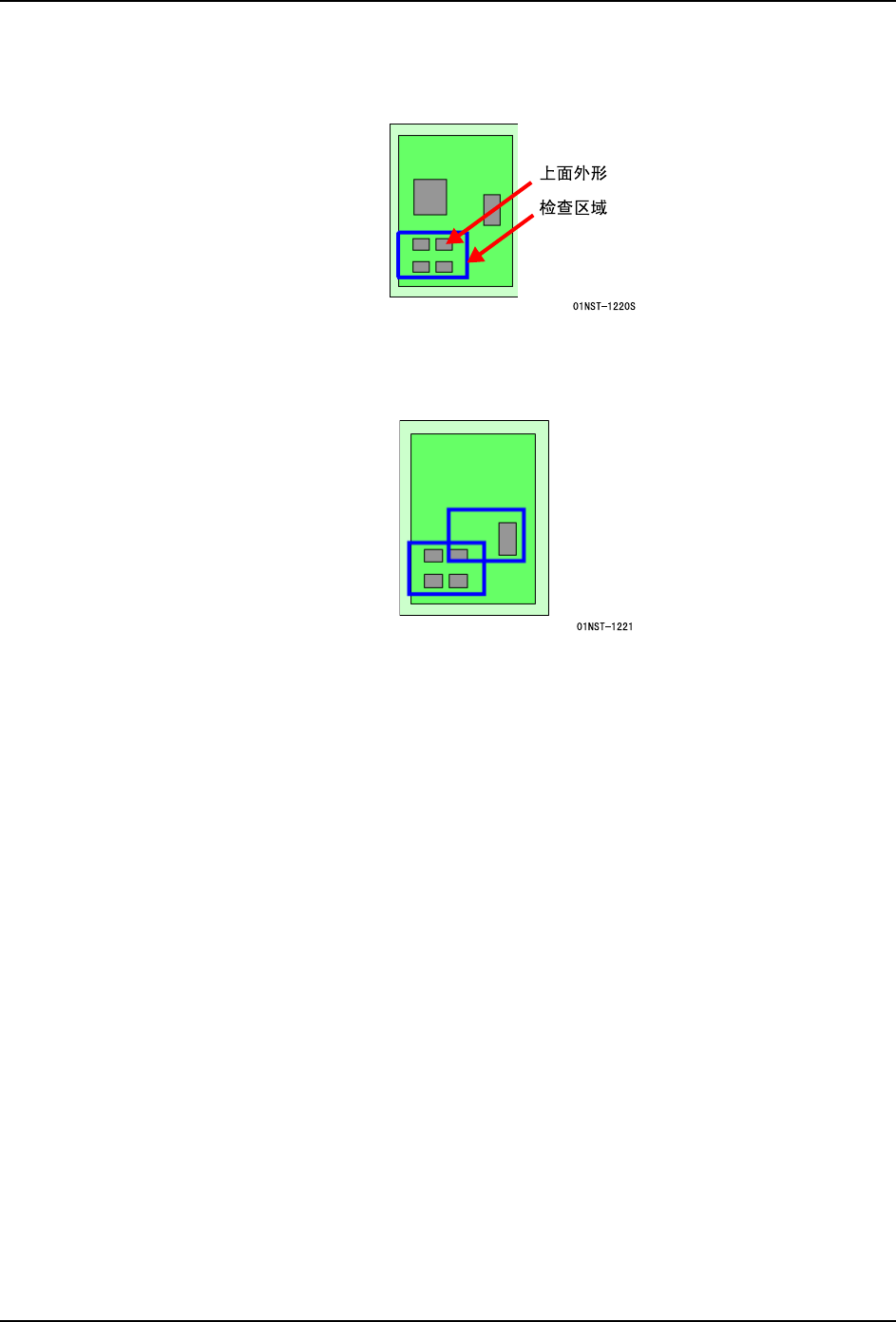

IH1 工作头时，检查被包含在检查区域 （X:36.4mm×Y:26.7mm 的范围）内的上面外形。
将多个检查区域作为检查顺序进行登录，使得检查对象的上面外形全部进入检查区域内。
备注 )检查区域重叠也没有关系。在先检查的检查顺序的上面进行处理，不会发生 2 次检查。
对于不能进入检查区域内的尺寸的元件 ( 上面外形 )，不能进行检查。
4. Job 的设定 INS-IH1-4.0S
68 IH1 使用说明书
检查顺序的追加
方法1：使用[元件的追加]指令
1. 请打开 Job，选择 Job 信息栏的 [Top] 或 [Bottom] 标签页。
2. 双击 [View]。显示 [View-[All]] 窗口。
3. 在 [View-[All]] 窗格的任意位置右击，点击 [Add Part]。显示 [Add Part] 对话框。
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 69
4. 将 [Class] 变更为 [Inspection] 后，请变更对话框内的各项目。编辑项目的详细内容
请参照下表。
项目 说明
Reference 参考
X 检查顺序的中心坐标 X （电路板的原点基准的坐标）
Y 检查顺序的中心坐标 Y （电路板的原点基准的坐标）
Lighting Pattern 指定的检查区域的照明类型
Auto： 自动
Incident： 俯射光
Sidelight： 侧射光
Incident+Sidelight： 俯射光 + 侧射光
Main Mark 补正时使用的基准定位点 (Main)
Sub Mark 补正时使用的基准定位点 (Sub)
