INS-IH1-4.0S 4. Job 的设定 IH1 使用说明书 75 4.3 其他设置 介绍在特定生产情况下如何设置 Job。 备注 ) 本手册只说明跟 IH1 相关的操作内容。关于如何创建一般 Job，请参考 「Fuji Flexa 学习 手册」 。 4.3.1 根据 IH1 的检查结果如何设置贴装跳过 当一块子电路板或一块电路板的 价格比较便宜时，比起修理来可能废弃反而更便宜。为 了 跳过被判断为不合格的子电路板 或电路板，请执…
4. Job 的设定 INS-IH1-4.0S
74 IH1 使用说明书

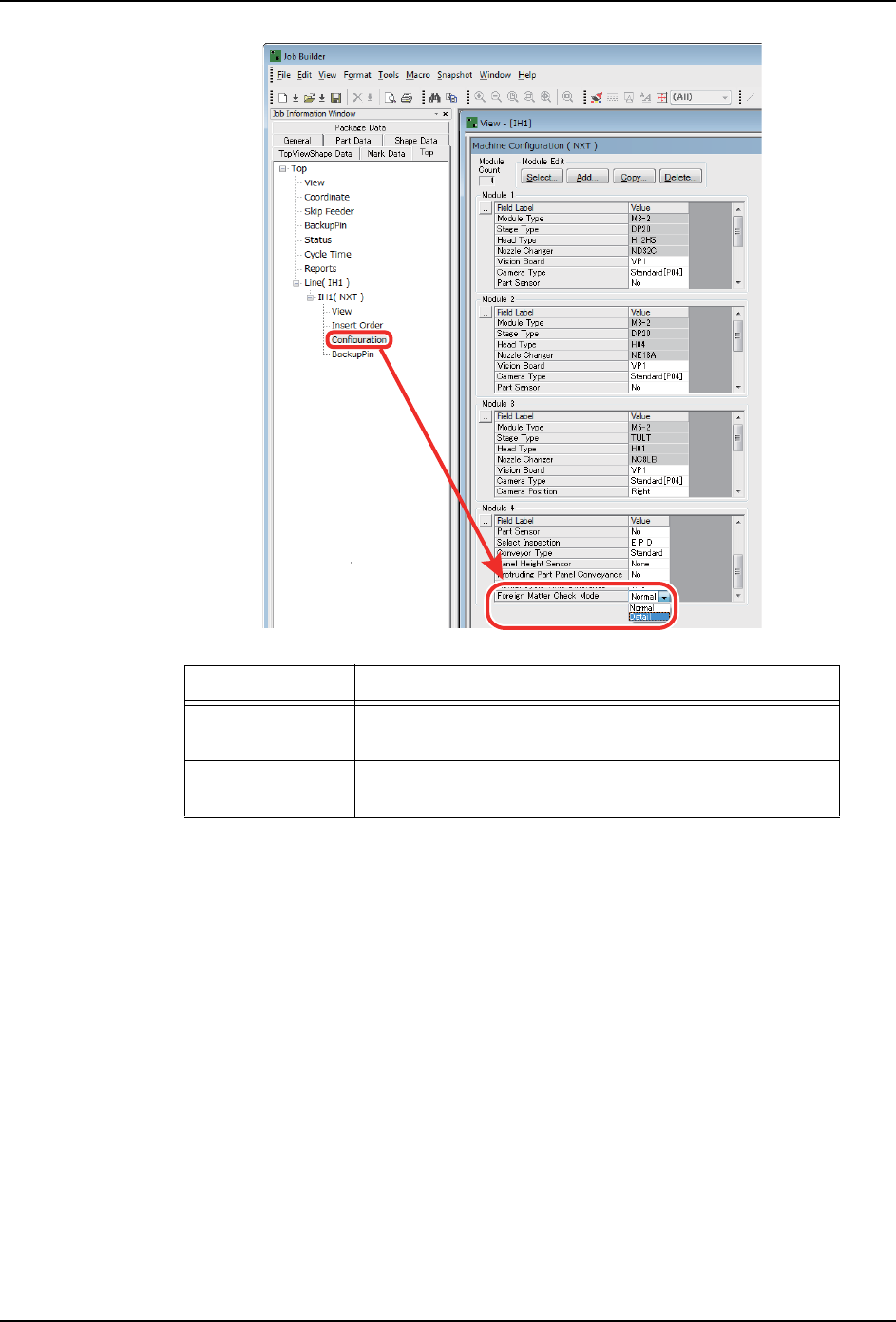

选项 模式/说明
Normal
标准模式
对应尺寸大于 0603 芯片的异物检查模式
Detail
精细模式
对应尺寸大于 0402 芯片的异物检查模式
01NST-1685E
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 75
4.3 其他设置
介绍在特定生产情况下如何设置 Job。
备注 ) 本手册只说明跟 IH1 相关的操作内容。关于如何创建一般 Job，请参考 「Fuji Flexa 学习
手册」。
4.3.1 根据 IH1 的检查结果如何设置贴装跳过
当一块子电路板或一块电路板的价格比较便宜时，比起修理来可能废弃反而更便宜。为了
跳过被判断为不合格的子电路板或电路板，请执行如下设置。
注意 ) 本功能的使用条件是必需位于同一机器内。如果机器处于分开状态则无法使用 （例：IH1
模组和贴装模组之间存在中间待板区）。
注意 ) 使用本功能后，被跳过的不合格品会被送往后工序。关于成品是否合格请客户另外自行准
备判断标准。
设置方法

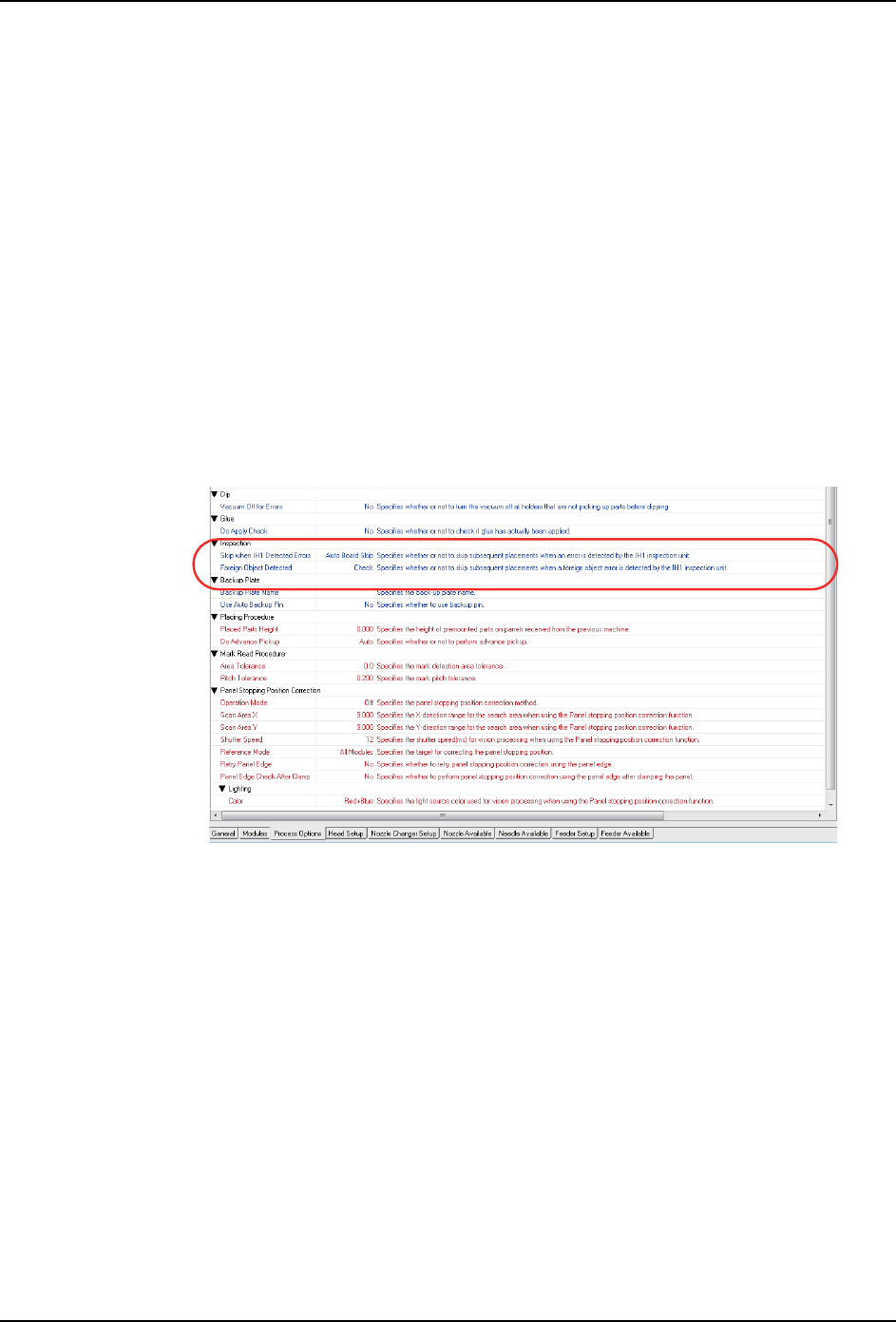

1. 请点击 Job 中的 「Machine Configuration」中的 「Process Options」项目后进行如下
设置。
01NST-2695E
4. Job 的设定 INS-IH1-4.0S
76 IH1 使用说明书

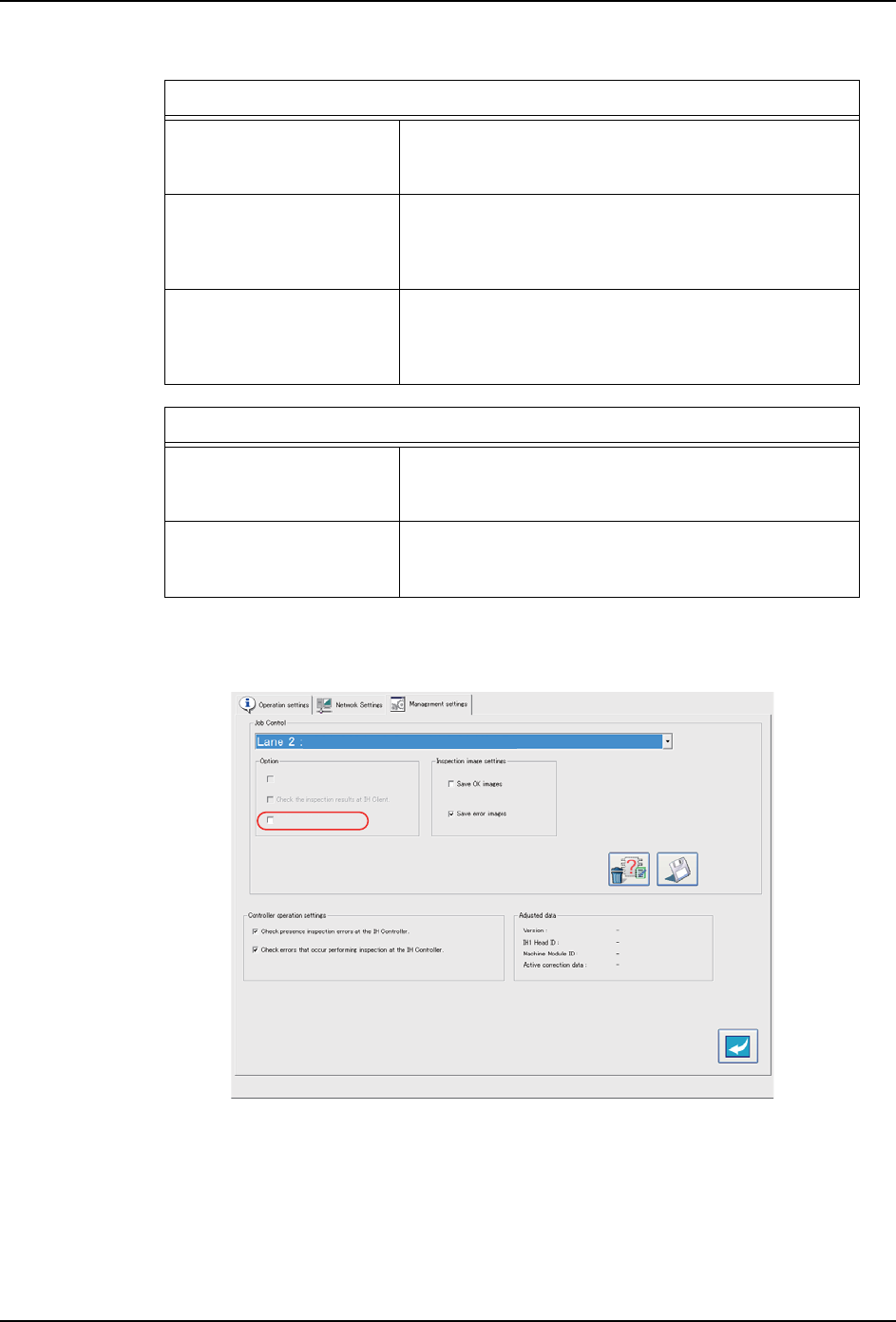

2. 向机器传输 Job 后，请为 IH1 控制器管理设置中的选项 「Enable board skip
function」打勾。
Do Skip on Inspection NG
Off
不使用该功能。
如果出现检查不合格，则在 IH1 机上或者 IH 搬运轨
机上确认。
Auto Board Skip
使用该功能。
如果出现检查不合格，则后工序都将跳过带有不合格
元件的子电路板。非但不执行机上确认，而且会通过
检查模组自动送出该电路板。
Auto Panel Skip
使用该功能。
如果检查不合格，则生产时后工序将跳过该电路板。
非但不执行机上确认，而且会通过检查模组自动送出
该电路板。
Foreign Object Detected
Skip Panel
如果在检查异物时出现不合格，则不在在机上进行确
认。如果在检查异物时出现不合格，则生产时后工序
将跳过该电路板。
Check
只有在检查异物时出现不合格，才在机上进行确认。
因此，只有在检查异物时出现不合格，才会停在 IH1
机上或 IH 搬运轨机上。
01NST-2697E
Enable the block skip function.
Parts presence teaching mode.
