INS-IH1-4.0S 3. 安装和设定 IH1 使用说明书 57 3. 请按下 [ 保存按钮 ]。 4. 显示更新的确认画面。请按下 [OK] 5. 显示重新启动的画面。请按下 [OK]，按下 IH1 控制器的电源 OFF 开关。 6. 请 重新启动模组，启动 IH1 控 制器。当确立了与 IH Server 间的通信 后，就会显示注册 画面。 7. 请输入 IH Server 中管理的用户名和 密码，然后按下 [ 注册 ] 按钮。…
INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 57

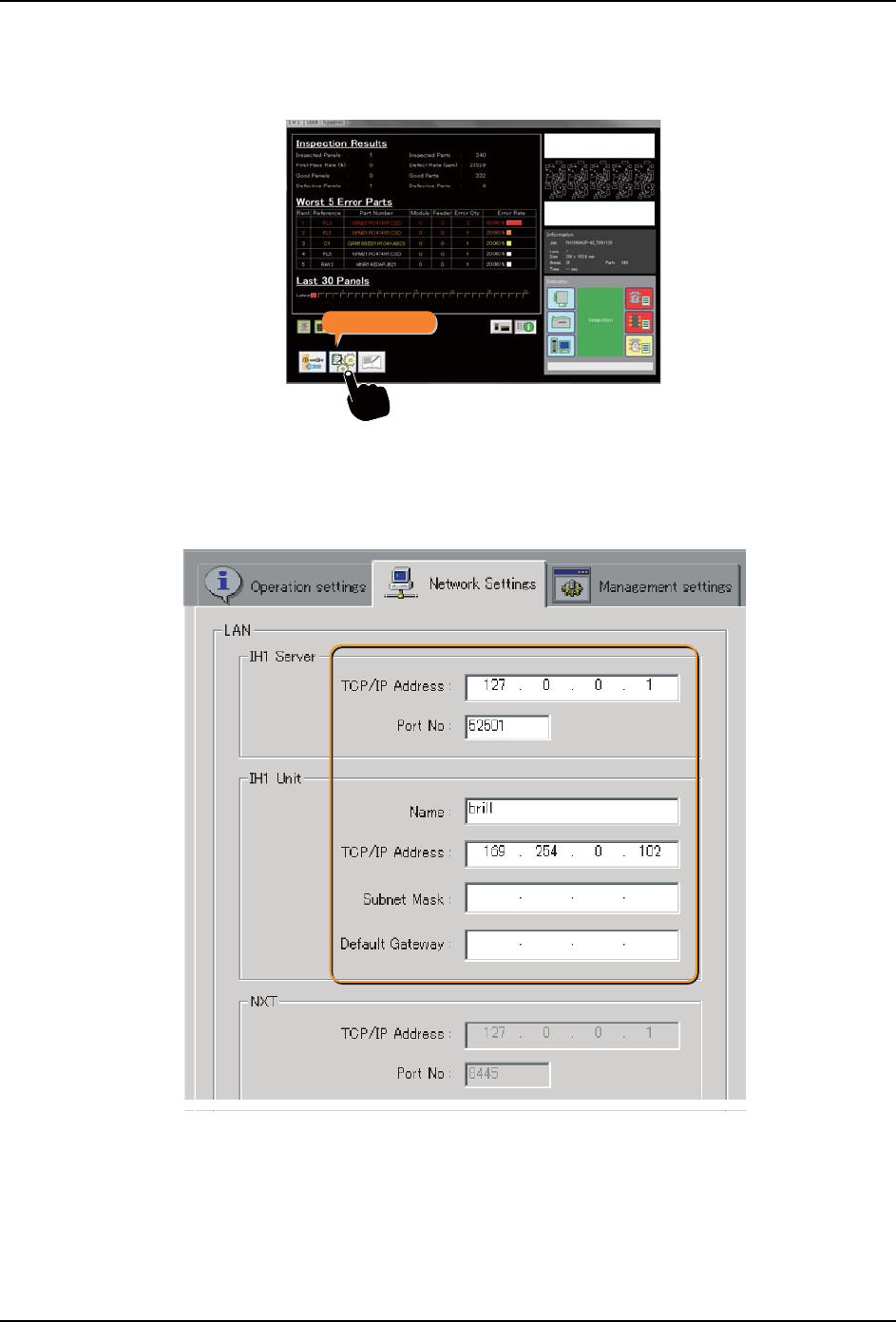

3. 请按下 [ 保存按钮 ]。
4. 显示更新的确认画面。请按下 [OK]
5. 显示重新启动的画面。请按下 [OK]，按下 IH1 控制器的电源 OFF 开关。
6. 请重新启动模组，启动 IH1 控制器。当确立了与 IH Server 间的通信后，就会显示注册
画面。
7. 请输入 IH Server 中管理的用户名和密码，然后按下 [ 注册 ] 按钮。注册成功后，注册
画面被关闭。
备注 )如果要变更检查的设定，或者使用数据编辑功能，请以 ADMINISTRATOR 权限的用户进
行注册。
01NST-1205E
Cancel
01NST-1715E
01NST-1206Sa
⊼ݠᣝ䪂⊼ݠᣝ䪂
3. 安装和设定 INS-IH1-4.0S
58 IH1 使用说明书
3.8 机器设定
请在辅助软件中进行机器的设定。
3.8.1 IH 连接的设定
在辅助软件的机器功能设定中，请设定检查模组后工序的 IH 的有无连接。
1. 在机器功能设定画面中，请选择分类 [Loader settings]。
2. 请设定 [IH conveyor connected as next stage]。
·无连接：
在检查模组的后工序没有连接 IH 时请进行设定。检查结果中发生错误时，错误电
路板停止在模组内，等待检查判定。
·有连接：
在检查模组的后工序连接了 IH 时请进行设定。检查结果中发生错误时，错误电路
板被送出到 IH 并停止，检查模组载入电路板开始检查。
备注 ) 在 IH 控制器的管理设定的 [Options] 中，如果 [Check the inspection results at
IH Client
.
] 的复选框被解除了，错误电路板停止在检查模组内。
01NST-1712E
