INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 245
Point
通过同一 TopViewShape 检查多个元件时，初始设定值的制定诀窍：尽量选
择在区域中心被拍摄到的元件的话，便可以创建出更好的数据。
创建完数据之后请务必对所有元件进行测试。
如果出现误报现象，则请尝试变更用于创建数据的元件影像。
在下面所述的 NG 例子中，虽然是同一 TopViewShape 影像，但是得到的照明
自动设定结果却有可能出入巨大。
01NST-2746
13. 巧技全集 INS-IH1-4.0S
246 IH1 使用说明书
测试功能
用当前的影像检验当元件方向贴装错误时是否可以检测出用实绩影像创建
的方向确认数据。
<< 设定方法 >>
< 检查结果的格式说明 >
Point
数据是否合格的判定基准
「Result」: A 和 B 的差距很大
「Direction」: (1) 是黑色，其他是红色 （只有这个条件被认可时才显示
为「OK」。
※ 如果像上面的例子一样 — 除了 (1) 以外为黑色，则需要采取如下对应措
施。
•对他影像执行照明自动设定并确认其结果。
或者
•可以通过修改阈值栏的设定值来进行对应。
Result: [OK/NG] A (B)A: 定义区域的平均亮度值 B: “0” 设定时
如下 (2) ～ (4) 的平均值 “0” 以外的设定时 设置的阈
值
Direction Test: [OK/NG] (1) (2) (3) (4)(1) ～ (4) 的数值表示「平均亮
度值」。黑字表示 [OK] ；红字表示 [NG]。(1): 基准 (2):
(1) 的逆时针方向的轴对称坐标 (3): (2) 的逆时针方向的
轴对称坐标 （＝ (1) 的原点对称坐标）(4): (3) 的逆时
针方向的轴对称坐标
01NST-2747S
ᢝ㺂⎁䈋
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 247

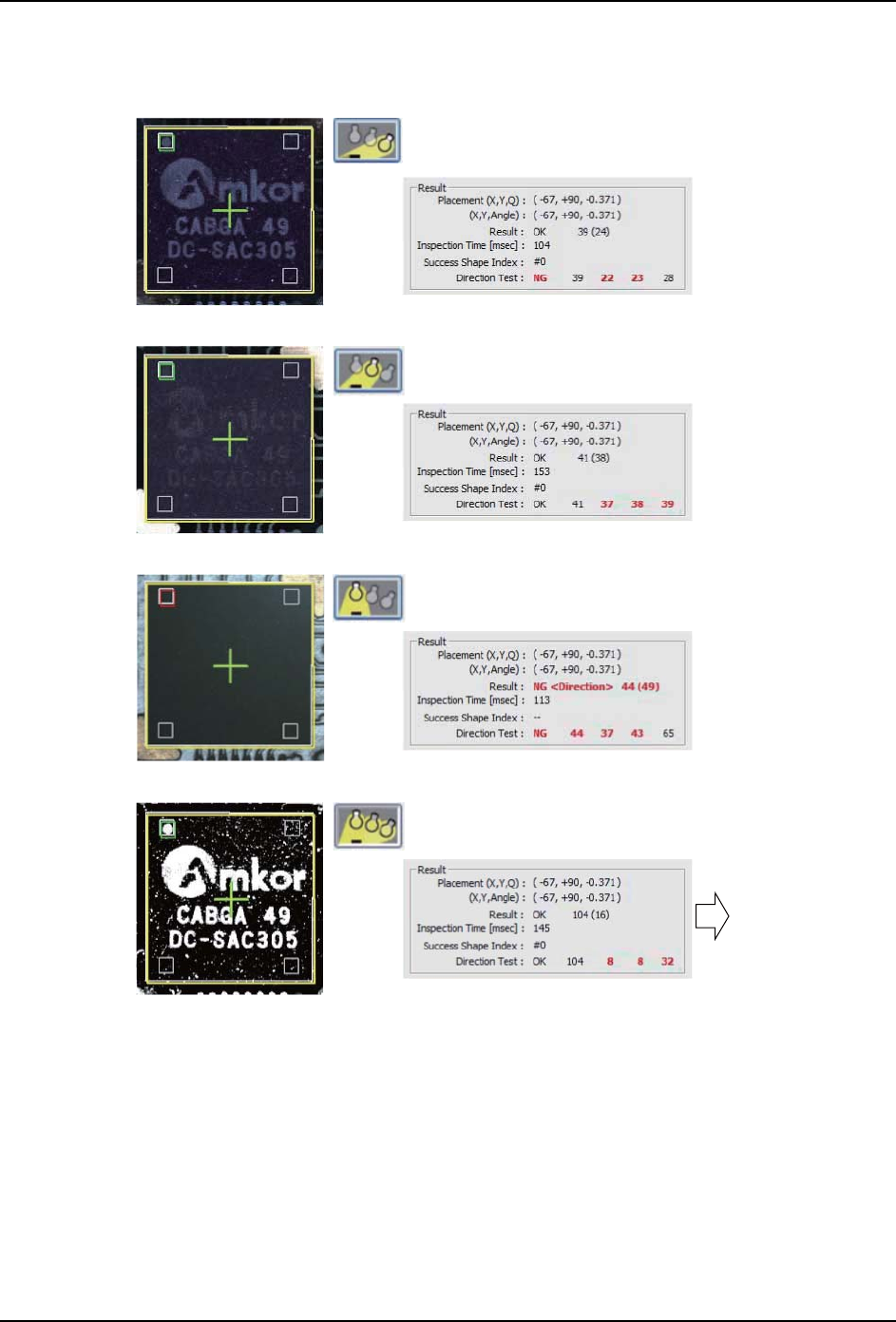

<< 例子 >>
以不同的照射方法测试同一种元件的结果。（除了照明以外都是同一数据）
01NST-2748S
⨼ᜩᮦᦤ
5HVXOWⲺ$ૂ%
ᐤ䐓ᖾཝε
