2. 各部分的名称和功能 INS-IH1-4.0S 6 IH1 使用说明书 2.3 IH1 控制器 是处理 IH1 工作头所获取的影像，并且实施检 查的单元。安装在机器的料站托架上使用。 2.4 IH 搬运轨道 此搬运轨道连接后工序上的安装 了 IH1 工作头和 IH1 控制器的检查模组。 能够将检查中发生 错误的电路板停止在搬运轨道上 ， 高效率地进行电路板的确认作业。 如果要连动运行 IH1 搬 运轨道和 IH Clie nt 的操…
INS-IH1-4.0S 2. 各部分的名称和功能
IH1 使用说明书 5
2. 各部分的名称和功能

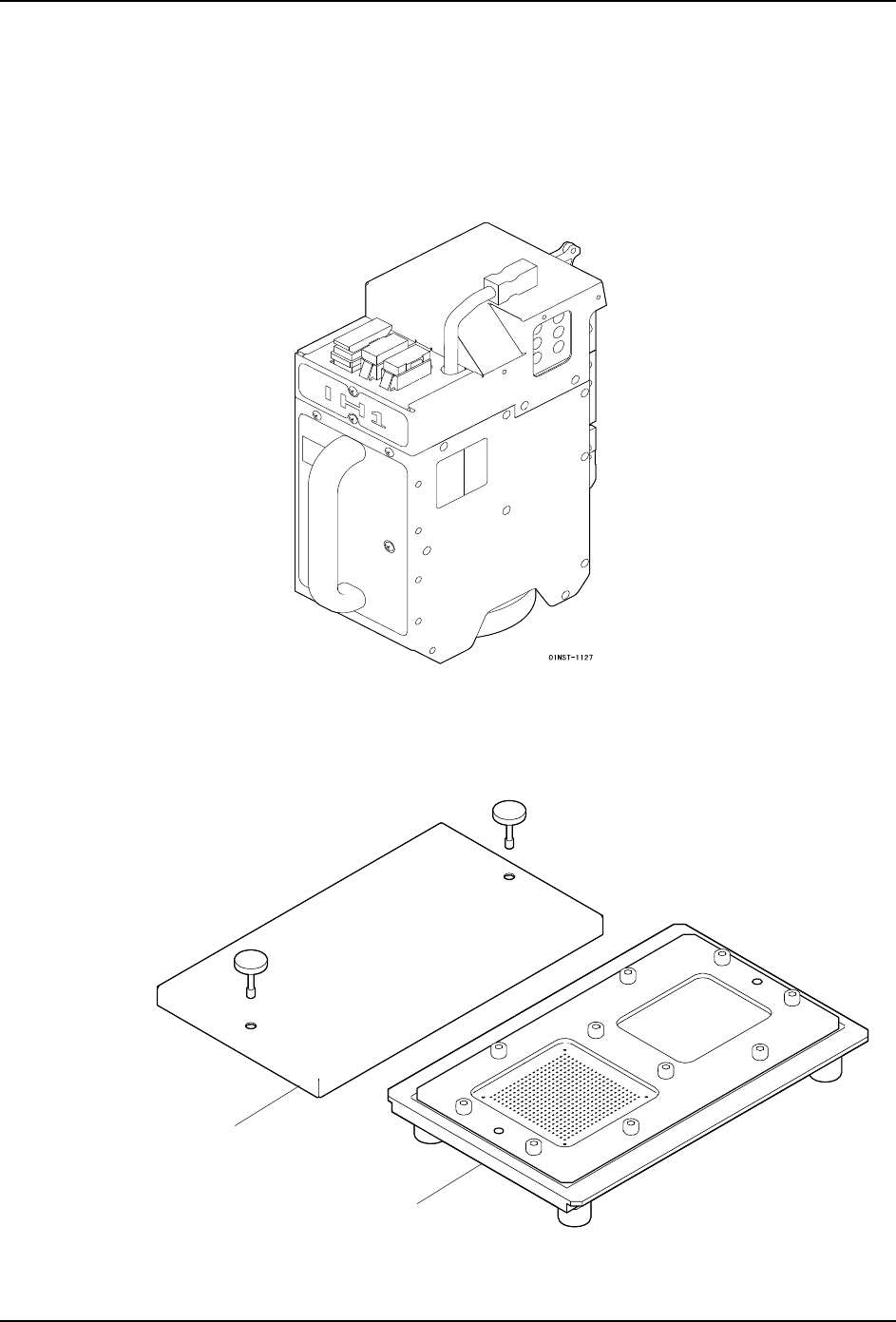

2.1 IH1 工作头
是获取电路板和贴装元件的影像的单元，并且安装在机器的 XY 机械手的支架上使用。也配
备了带自动支撑销功能 （选购件）的 IH1 工作头。
2.2 相机校正用治具
是 IH1 工作头的相机校正用治具。在进行相机校正测定时使用。使用时拆下盖罩，不使用时
在治具电路板上安装盖罩保管。
1676
⊏⬉䏃ᵓ
Ⲫ㔽
2. 各部分的名称和功能 INS-IH1-4.0S
6 IH1 使用说明书

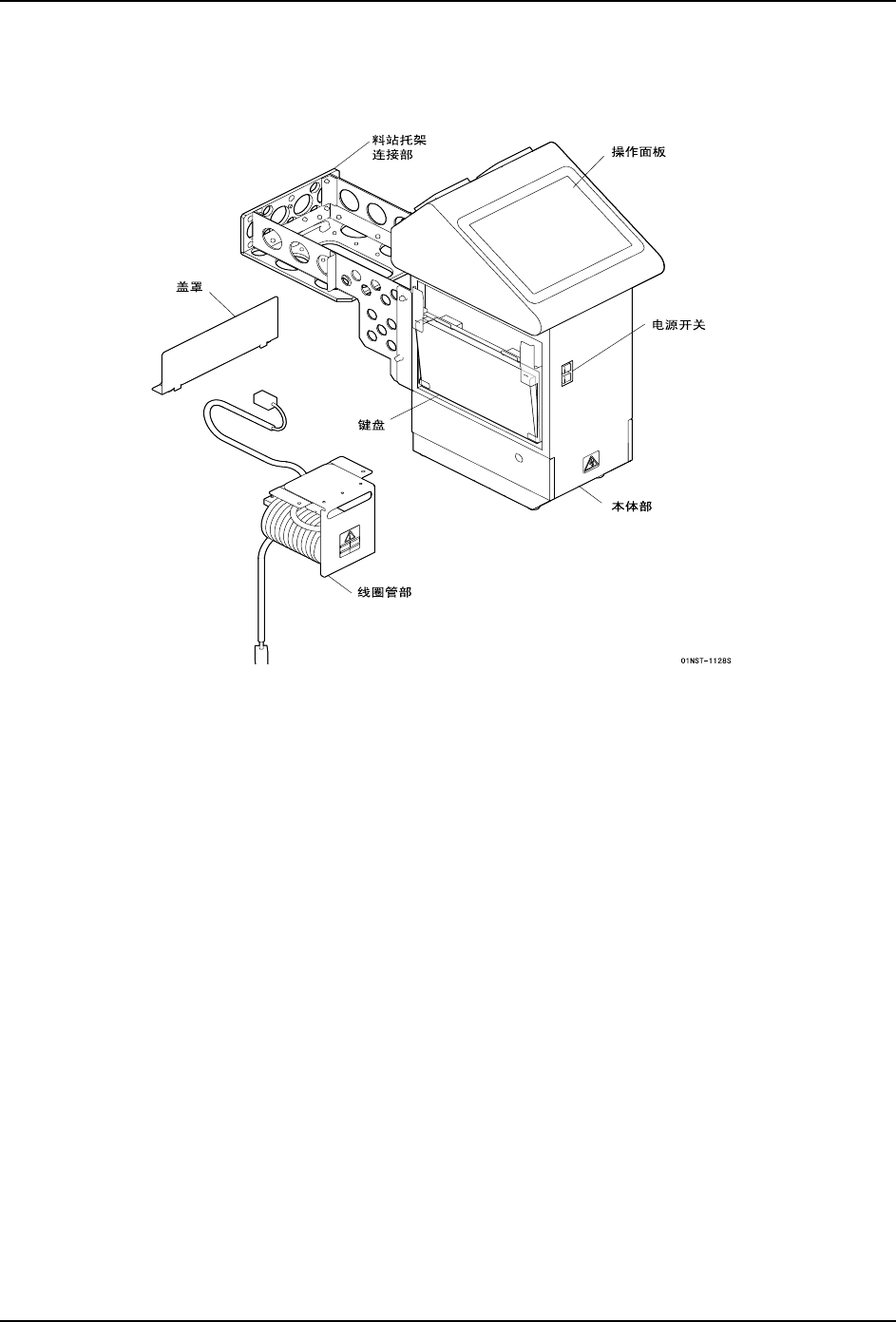

2.3 IH1 控制器
是处理 IH1 工作头所获取的影像，并且实施检查的单元。安装在机器的料站托架上使用。
2.4 IH 搬运轨道
此搬运轨道连接后工序上的安装了 IH1 工作头和 IH1 控制器的检查模组。能够将检查中发生
错误的电路板停止在搬运轨道上，高效率地进行电路板的确认作业。如果要连动运行 IH1 搬
运轨道和 IH Client 的操作，需要对应本公司指定的通信模式的 IH1 搬运轨道。
2.5 IH1 系统
将 IH1 所需的应用程序软件统称为 IH1 系统。由以下的 5 种软件所组成。
2.5.1 IH Server
是暂时保存 IH1 控制器的检查结果和影像的服务器。
2.5.2 IH Client
是为了在 IH1 控制器以外的电脑等中参照被保存在 IH Server 内的检查结果和影像的软件。
通过与 IH1 搬运轨道的组合使用，能够高效率地进行错误电路板的确认作业。
2.5.3 Easy Link for TCP
是建立 IH 与 IH Client 通信的中继服务器。在连动运行对应本公司指定的通信模式的 IH 搬
运轨道和 IH Client 时需要该软件。
INS-IH1-4.0S 2. 各部分的名称和功能
IH1 使用说明书 7
2.5.4 IH1Reporter
是统计 IH1 的检查结果时的应用程序软件。
2.5.5 IH1plus （选项）
是为了在 IH1 控制器以外的电脑中编辑 IH1 的检查数据的应用程序软件。使用 IH1plus 时，
需要许可证的密钥和许可证文件。
