INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 251
13.7关于方形芯片的数据尺寸对结果的影响
如果元件的实绩尺寸和影像中的元件尺寸有差异，则检查结果的精度有可
能变低。
以同一 TopViewShape 数据处理多个元件时有可能会发生这种情况。
出现这样的情况时，请通过复数 TopViewShape 功能进行对应或者另行创建
TopViewShape 并设定合适的躯干尺寸。
针对同一影像躯干尺寸定义不同的情形的检查结果例子
Body Size(X,Y) : 600×300μm Body Size(X,Y) : 660×372μm
检查结果 「OK」 检查结果 「NG」-> 误报
01NST-2753
01NST-2754
13. 巧技全集 INS-IH1-4.0S
252 IH1 使用说明书
13.8关于 OverViewList 的应用
用途
用于确认错误影像以及执行 data tuning。
使用方法
在 PARTS SELECT 画面 / DATA EDITOR 画面上配有 OverViewList 图标。
点击该图标后可以查看下列一览表。
选中一览表中的一个元件 （1 条生产线）并双击后，该元件就会显示在
DATAEDITOR 上并且变为可编辑的状态。
01NST-2755
01NST-2756S
ݹԬ㔉᷒ ݹԬؗᚥ 䇴ᇐ䓥ᒨተሮٲ 䇴ᇐޢᐤٲ Ỷḛ㔉᷒ٲ
INS-IH1-4.0S 14. 附录
IH1 使用说明书 253
14. 附录

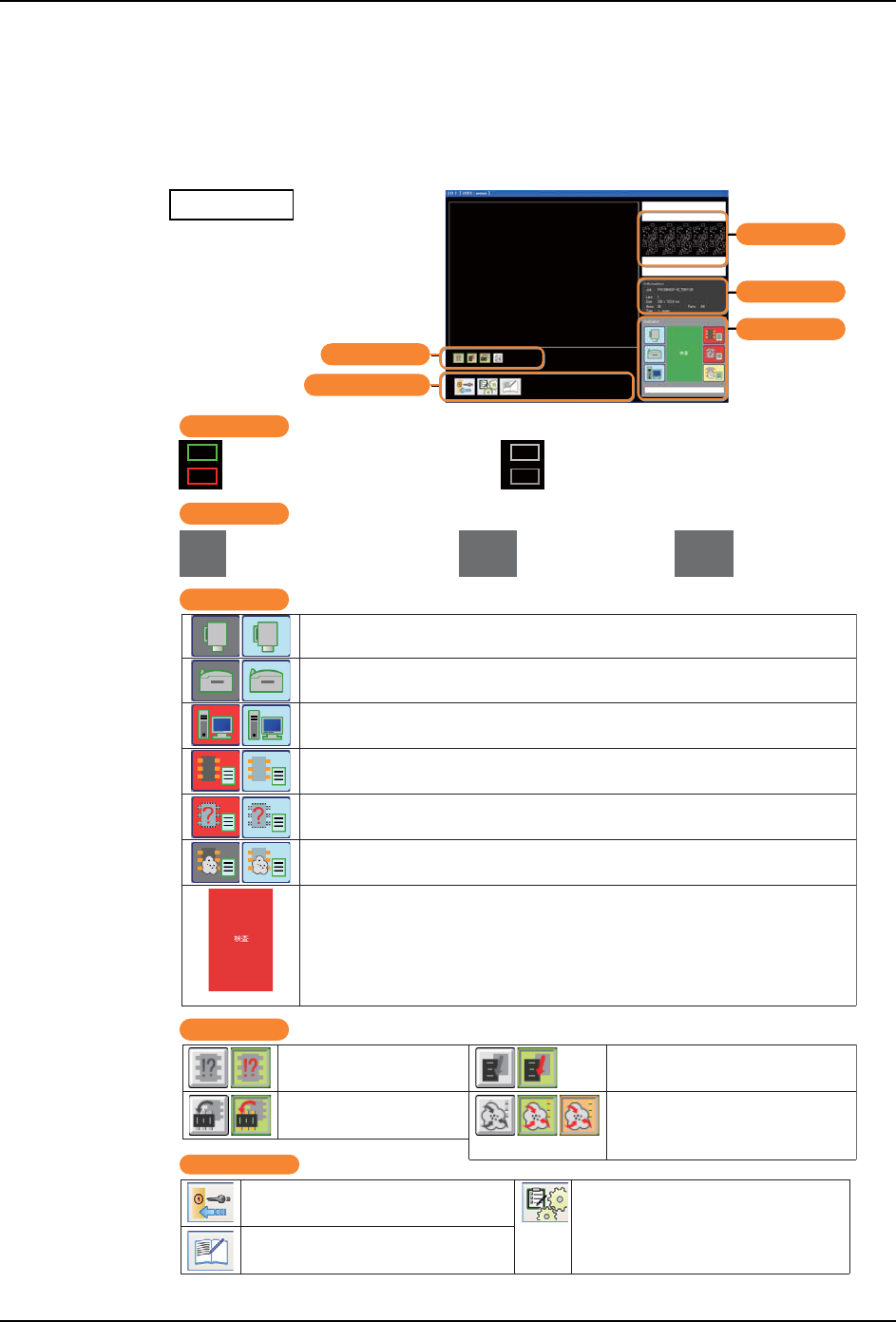

14.1 关于 IH1 控制器的操作画面
此处，记述操作画面上所显示的按钮等的含义。
各种操作按钮
检查设定状态
主画面
绿色：检查结果是OK判定。
红色：检查结果是NG判定。
暗灰色：元件没有被选择。
亮灰色：未检查。
电路板整体图
作为检查对象的Job名
电路板搬运通道号码
电路板尺寸 (mm)
Job
Line
Size
检查区域的数量
检查元件的数量
Areas
Parts
检查时间
Time
Job信息
表示与IH1工作头间的连接状态。
浅蓝色：已连接
浅蓝色：已连接
浅蓝色：已连接
浅蓝色：示教数据已登录
浅蓝色：示教数据已登录
浅蓝色：参考影像已登录
黄色：不需要登录参考影像
表示与模组间的连接状态。
表示与IH Server间的连接状态。
表示元件有无检查所需的有元件的示教数据的状态。
表示元件有无检查所需的无元件的示教数据的状态。
表示异物检查中所需的参考影像被登录了。
绿色：正常时 红色：错误，或者有NG判定元件时
通信待机中：等待注册到IH Server。
待机中：等待开始读入Job。
数据读入中：正在读入Job数据。
检查：处在能够开始检查的状态。
显示器
如果是执行元件有无
检查的设定时，亮灯。
如果是执行元件位置检查的设定
时，亮灯。
如果是执行方向检查
的设定时，亮灯。
如果是执行异物检查的设定时，
亮灯。
检查设定状态
注册到IH服务器。
切换到画面。
切换到网络相关或检查项目、
影像保存等的设定画面。
01NST-2531Sa
切换到元件选择画面。
各种操作按钮
电路板整体图
Job信息
显示器
绿色:：标准模式 橙色：详细模式
