10. IH1plus INS-IH1-4.0S
198 IH1 使用说明书
10.2 IH1plus 的启动和主画面
此处，说明 IH1plus 的启动方法和启动后所显示的画面。
在启动 IH1plus 之前，需要预先在 IH1 控制器中进行电路板检查，将拍摄的影像传输给 IH
Server。
10.2.1 启动 IH1plus

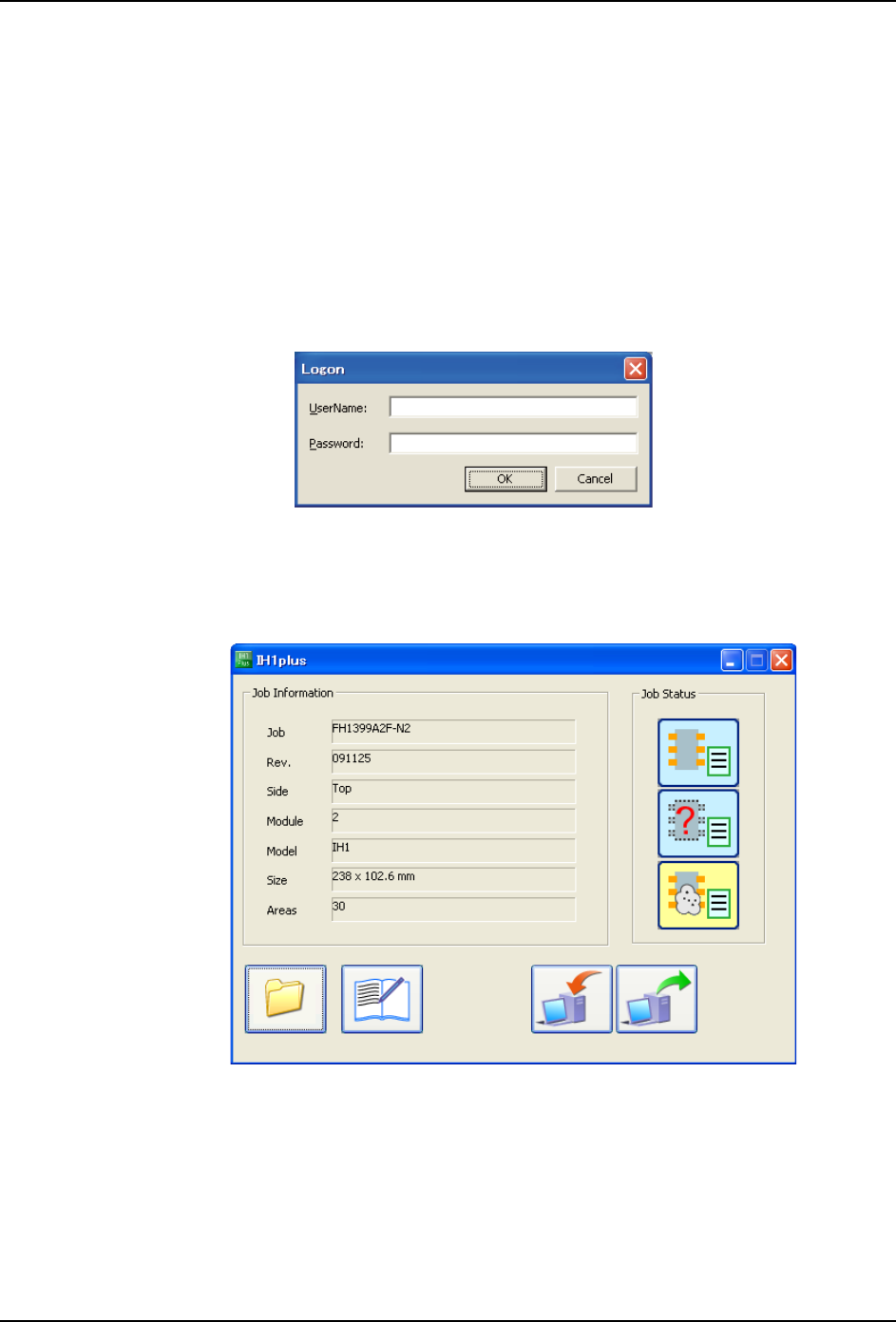

1. 从 Windows 程序菜单中选择 IH1plus，或者双击桌面的 IH1plus 图标。
2. 显示注册画面。输入用户名和密码。
备注 )请以管理者权限的用户名进行注册。
3. 按下 OK 按钮。
4. 显示主画面。请符合作业的目的，按下各按钮。
备注 )关于画面内的显示和各按钮的含义，请参照
?10.2.2
IH1plus 的主画面
?
。
01NST-1805E
01NST-1806
INS-IH1-4.0S 10. IH1plus
IH1 使用说明书 199
10.2.2 IH1plus 的主画面
说明画面的显示。
Job Information
Job Status
Job 表示 Job 名。
Rev. 表示 Job 修订。
Side 表示 Job 的贴装面。
Module 表示检查模组的号码。
Model 表示基准名。
Size 表示电路板尺寸。
Areas 表示检查区域数。
Foreign areas 表示异物检查的检查区域数。
有元件示教状态
表示元件有无检查所需的有元件示教数据的状态。
如果在全部的检查对象元件被登录了有元件示教数据，
背景以浅蓝色被显示。
无元件示教状态
表示元件有无检查所需的无元件示教数据的状态。
如果在全部的检查对象元件被登录了无元件示教数据，
背景以浅蓝色被显示。
有无参考影像状态
表示异物检查所需的参考影像是否被登录了。
如果 Job 中没有设定异物检查，背景以黄色被显示。
01NST-1807S
Job
information
Job status
᪡ᣝ䪂
10. IH1plus INS-IH1-4.0S
200 IH1 使用说明书
操作按钮
Job 选择按钮
打开 Job 选择画面。在 Job 选择画面中，显示由 IH 控制器所进行的影像
保存的 Job。
数据编辑按钮
切换到元件选择画面。
Job 导入按钮
导入其他的 IH Server PC 导出的 IH Server 的 Job。
Job 导出按钮
进行文件的导出，能够将 IH Server 持有的 Job 数据移动到其他的 PC
中。
