INS-IH1-4.0S 11. IH1Reporter IH1 使用说明书 211 11.3 统计的开始 启动 IH1Reporter 后，请指定统计数据，开始统计。 1. 请指定进行统计的数据的检查日期、J ob 名和生产线名。 备注 ) 在 Job 名的选择 时，只显示指定的日期、时间内生 产的 Job 的一览表。 2. 请 点击 Start 按钮。 3. 画面上显示统计结果。 01NST -1824 01NST -1825 01…
11. IH1Reporter INS-IH1-4.0S
210 IH1 使用说明书
IH1Reporter 被存放在 IH1 应用程序的安装 CD 内。
安装方法请参照丄 "3.1 IH1 系统的安装 "。在安装 IH Server 时，安装 IH1Reporter。
11.2 IH1Reporter 的启动和主画面
此处，说明 IH1Reporter 的启动方法和启动后所显示的画面。
启动 IH1Reporter 之前，需要预先在 IH1 控制器中进行电路板检查，将检查结果传输给 IH
Server。
11.2.1 如何启动 IH1Reporter
1. 从 Windows 的程序菜单中选择 IH1Reporter，或者双击桌面的 IH1Reporter 图标。
2. 显示主画面。指定统计数据，点击 Start 按钮，就会开始统计。
11.2.2 IH1Reporter 的主画面
01NST-1854E
01NST-1843S
㒳䅵᭄ᣛᅮᷣ 㒳䅵᭄ᰒ⼎ᷣ
INS-IH1-4.0S 11. IH1Reporter
IH1 使用说明书 211

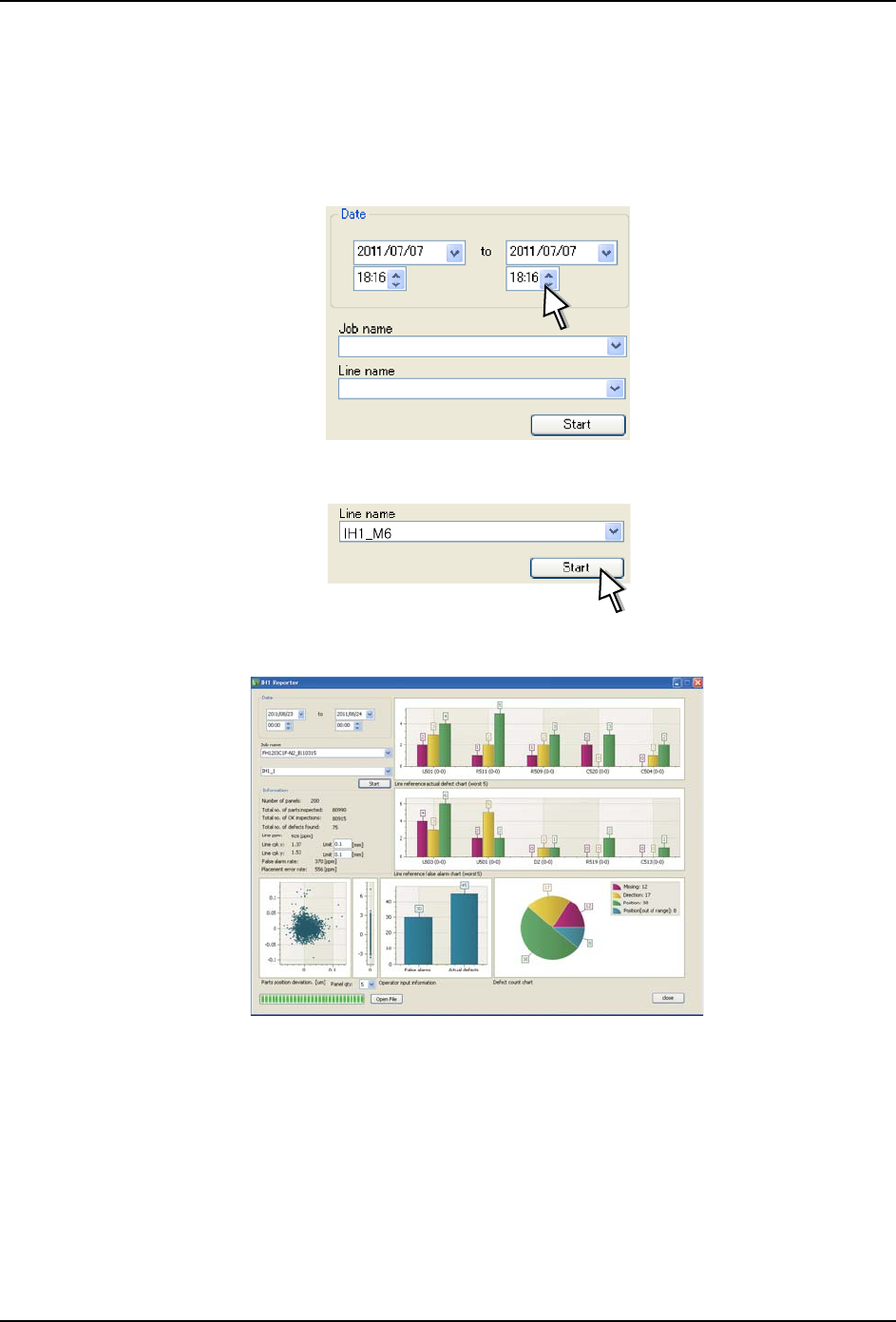

11.3 统计的开始
启动 IH1Reporter 后，请指定统计数据，开始统计。
1. 请指定进行统计的数据的检查日期、Job 名和生产线名。
备注 ) 在 Job 名的选择时，只显示指定的日期、时间内生产的 Job 的一览表。
2. 请点击 Start 按钮。
3. 画面上显示统计结果。
01NST-1824
01NST-1825
01NST-1841a
11. IH1Reporter INS-IH1-4.0S
212 IH1 使用说明书

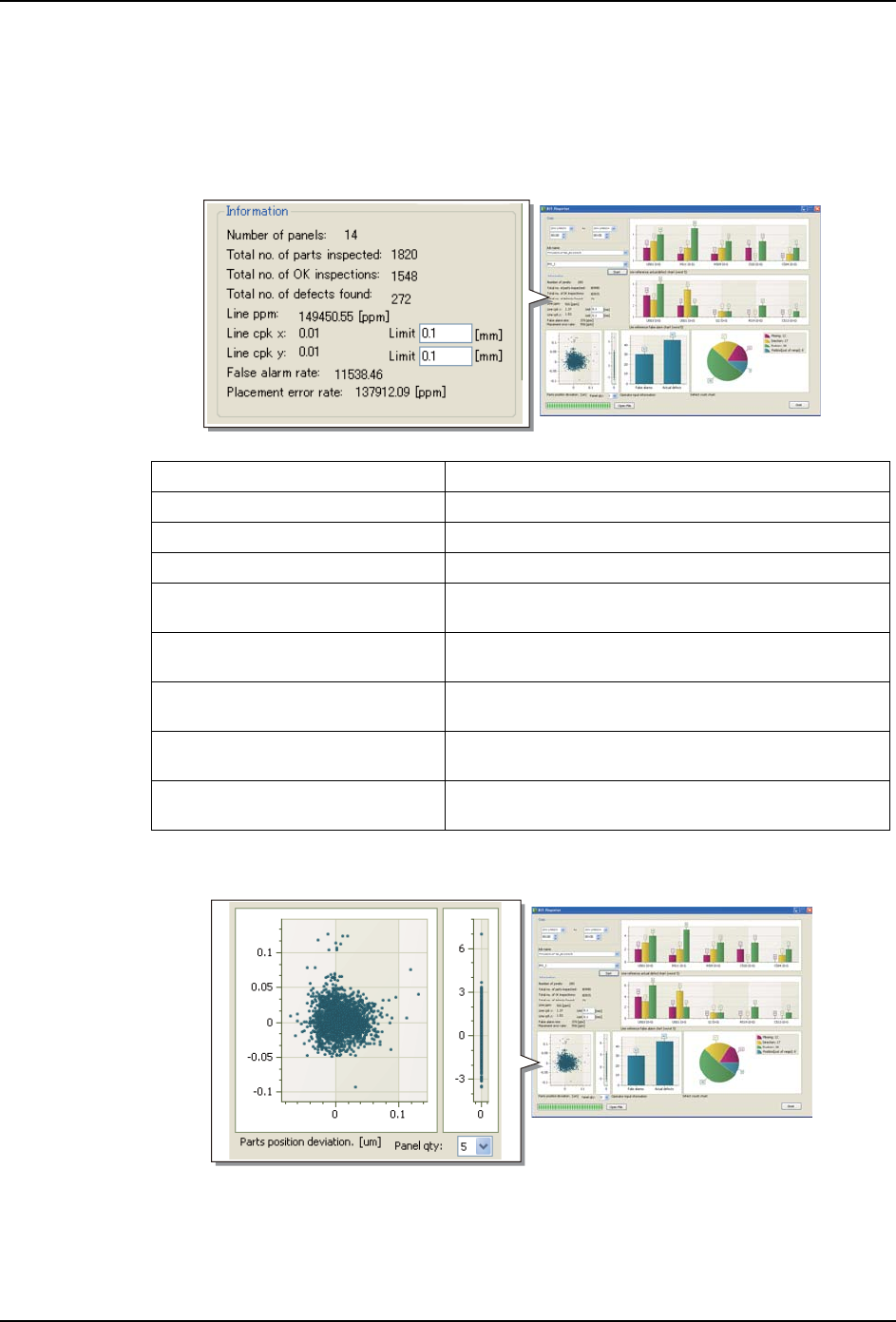

11.4 统计结果的看法
此处，说明画面上所显示的统计结果的看法。
11.4.1 Information
11.4.2 Parts position deviation
显示贴装元件的偏移量。左侧的图标表示元件的 X 方向和 Y 方向的偏移量 （mm），右侧的
图标表示旋转方向的偏移量 （deg）。[Board qty] 为 [1] 时，在坐标上显示 1 块子电路板
上全部元件的偏移。[Board qty] 可以选择 1 块、5 块和 10 块。
Number of panels 显示所检查的电路板块数。
Total no.of parts inspected 显示所检查的元件总数。
Total no.of OK inspections 显示 IH 控制器判断为 OK 的元件总数。
Total no.of defects found 显示 IH 控制器判断为 NG 的元件总数。
Line ppm 显示 IH 控制器所判断的错误率。（parts per
million）
Line cpk x 显示元件偏移检查结果的 x 方向的 CPK 值。在
[Limit] 栏中输入 ± 极限值。
Line cpk y 显示元件偏移检查结果的 y 方向的 CPK 值。在
[Limit] 栏中输入 ± 极限值。
False alarm rate 显示 IH Client 中输入的结果的虚报率。(parts
per million)
Placement error rate 显示 IH Client 中输入的结果的贴装错误率。
(parts per million)
01NST-1847a
01NST-1848a
