INS-IH1-4.0S 5. 基本操作 IH1 使用说明书 101 元件状态 显示所选择元件的检查结果。 备注 )元件的未选择、未检查时，部分数据不被显示。 编辑菜单按钮 请根据目的，按下编辑菜单按钮 。 页面切换按钮 请按下该按钮，切换元件列表的 页面。 影像保存按钮 保存所显示的电路板影像和检查 数据。 备注 )通过机外编辑器 IH1plus （选购件） ，能够编辑所保存的检查数据。 显示 Job 中所设定的元件的以下项目。 Sh…
5. 基本操作 INS-IH1-4.0S
100 IH1 使用说明书

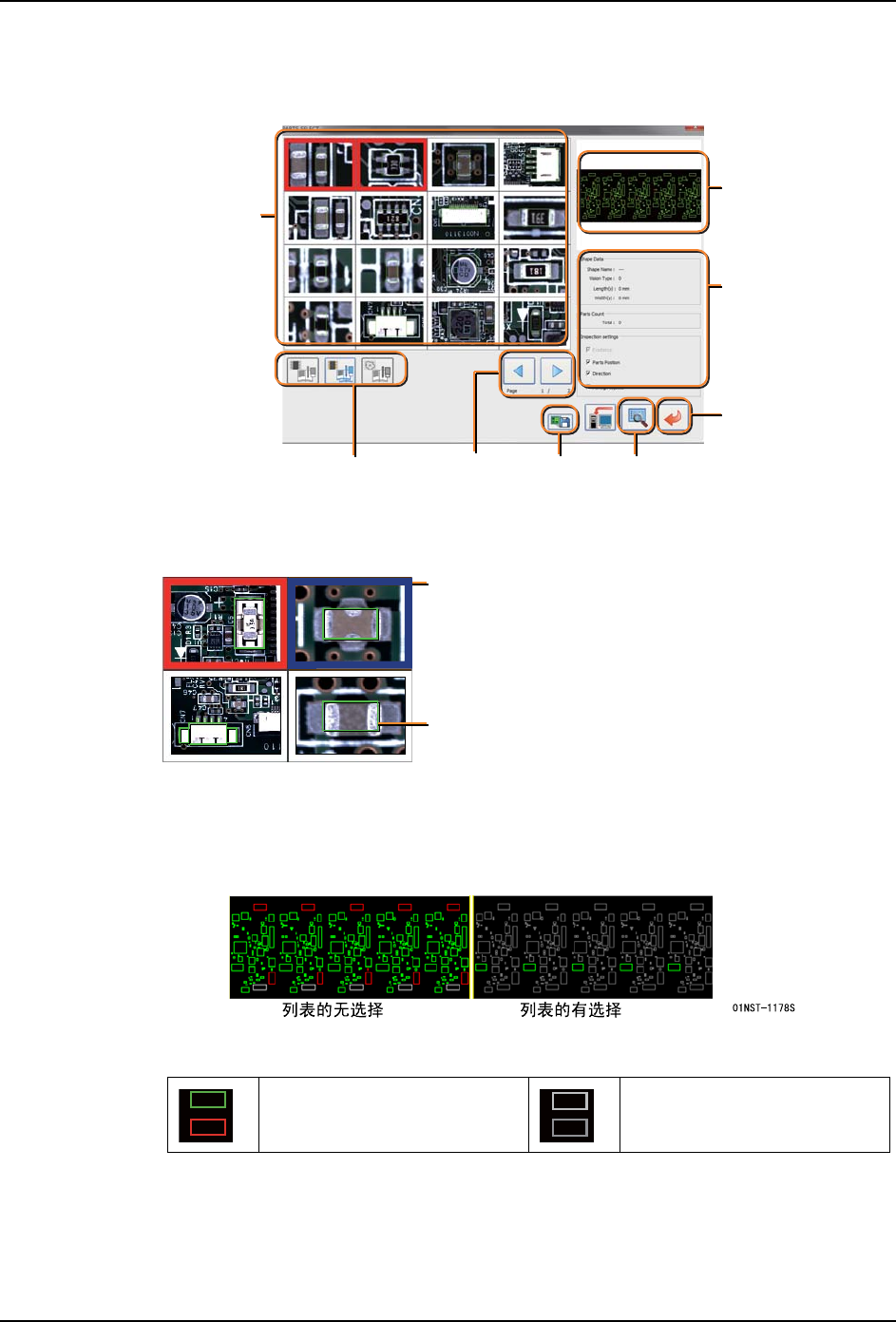

元件选择画面的构成和操作
按下主画面的 [ 数据编辑 ] 按钮后所显示的画面。
元件列表
显示电路板上全部种类的元件。元件种类超出 16 时，元件列表被分成多页显示。
电路板整体图
显示电路板的整体图。如果存在列表内所选择的元件种类，就会以标注颜色显示该元件。如
果不存在所选择的元件种类，则变成全部标注颜色。
标注了颜色的矩形的含义如下。
01NST-1176Sb
ܗӊ߫㸼
⬉䏃ᵓᭈԧ
ܗӊ⢊ᗕ
䖨ಲ
㓪䕥㦰ऩ
义䴶ߛᤶ Overview list
ᕅڣֱᄬ
01NST-1177Sa
ҹ⾡买㡆ⱘḚˈᰒ⼎ܗӊ߫㸼ⱘ⢊ᗕDŽ
㑶㡆˖㹿1*߸ᅮⱘܗӊDŽ
㪱㡆˖᠔䗝ᢽⱘܗӊDŽ⚍ߏ⬏䴶ˈ
ޓޓޓ䗝ᢽህӮ㹿㾷䰸DŽ
ⱑ㡆˖㹿2.߸ᅮⱘܗӊDŽ
ҹ㓓㡆Ḛᰒ⼎Ẕᶹᯊⱘ-RE᭄DŽ
绿色矩形：检查结果为 OK 判定。
红色矩形：检查结果为 NG 判定。
亮灰色：未检查。
暗灰色：元件没有被选择。
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 101

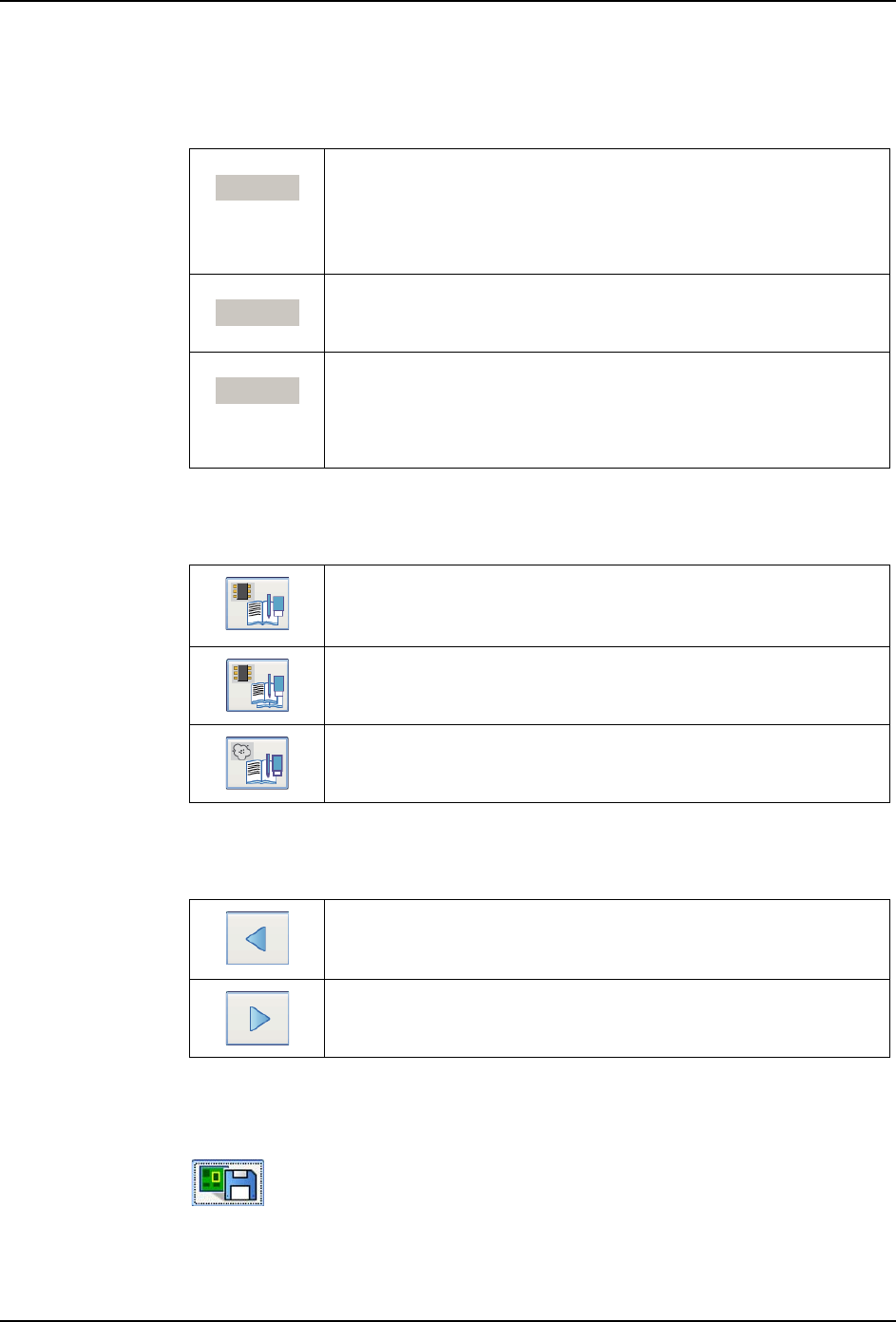

元件状态
显示所选择元件的检查结果。
备注 )元件的未选择、未检查时，部分数据不被显示。
编辑菜单按钮
请根据目的，按下编辑菜单按钮。
页面切换按钮
请按下该按钮，切换元件列表的页面。
影像保存按钮
保存所显示的电路板影像和检查数据。
备注 )通过机外编辑器 IH1plus （选购件），能够编辑所保存的检查数据。
显示 Job 中所设定的元件的以下项目。
Shape Name : 显示元件的形状名。
Vision Type: 显示元件的 Vision type。
Length(y) : 显示元件的纵向尺寸。
Width(x) : 显示元件的横向向尺寸。
Total : 显示电路板上的该元件的总数。
设定检查项目。
元件有无 : 执行元件的有无检查。
元件位置 : 执行元件的位置检查。
方向检查 : 执行元件的方向检查。
异物 : 执行异物检查。
ܗӊ
ᘏ᭄
Ẕᶹ䆒ᅮ
指定元件编辑按钮
切换到检查数据编辑画面 （指定元件）。
双击元件列表内的元件，也能够切换。
全部元件编辑按钮
切换到检查数据编辑画面 （全部元件）。
异物检查数据编辑按钮
切换到异物检查数据编辑画面。
返回到前一页。
进入下一页。
01NST-1265
5. 基本操作 INS-IH1-4.0S
102 IH1 使用说明书
Job 保存按钮
按下该按钮后，编辑数据就会被反映到 Fuji Flexa 侧的 Job 内。
返回按钮
按下该按钮后，就会关闭元件选择画面并返回到主画面。

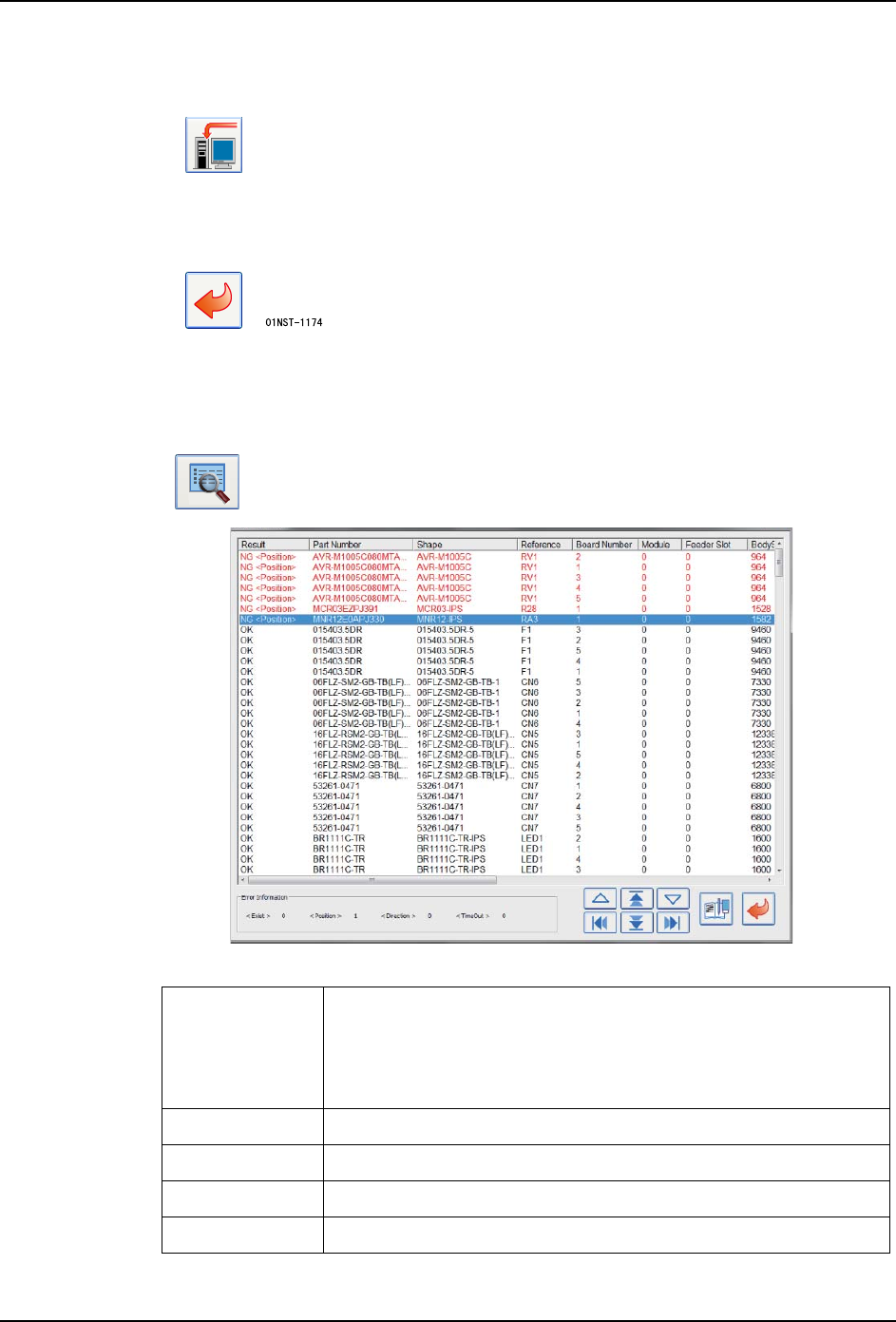

Overview List 键
如果点击 OverviewList 键就会显示元件数据、检查数据、检查结果一览。另外，还可以通
过选择元件使画面移至检查数据编辑画面。
01NST-1266
Result
显示检查结果。
OK : 正常结束
NG<Exist> : 有无检查报错
NG<Position> : 位置识别报错
NG<Direction>: 方向检查报错
<Timeout> : 超时
Part Number
显示元件号码名。
Shape
显示外形名。
Reference
显示位号名。
Board Number
显示电路板编号。 (1 to 9999)
01NST-2682
