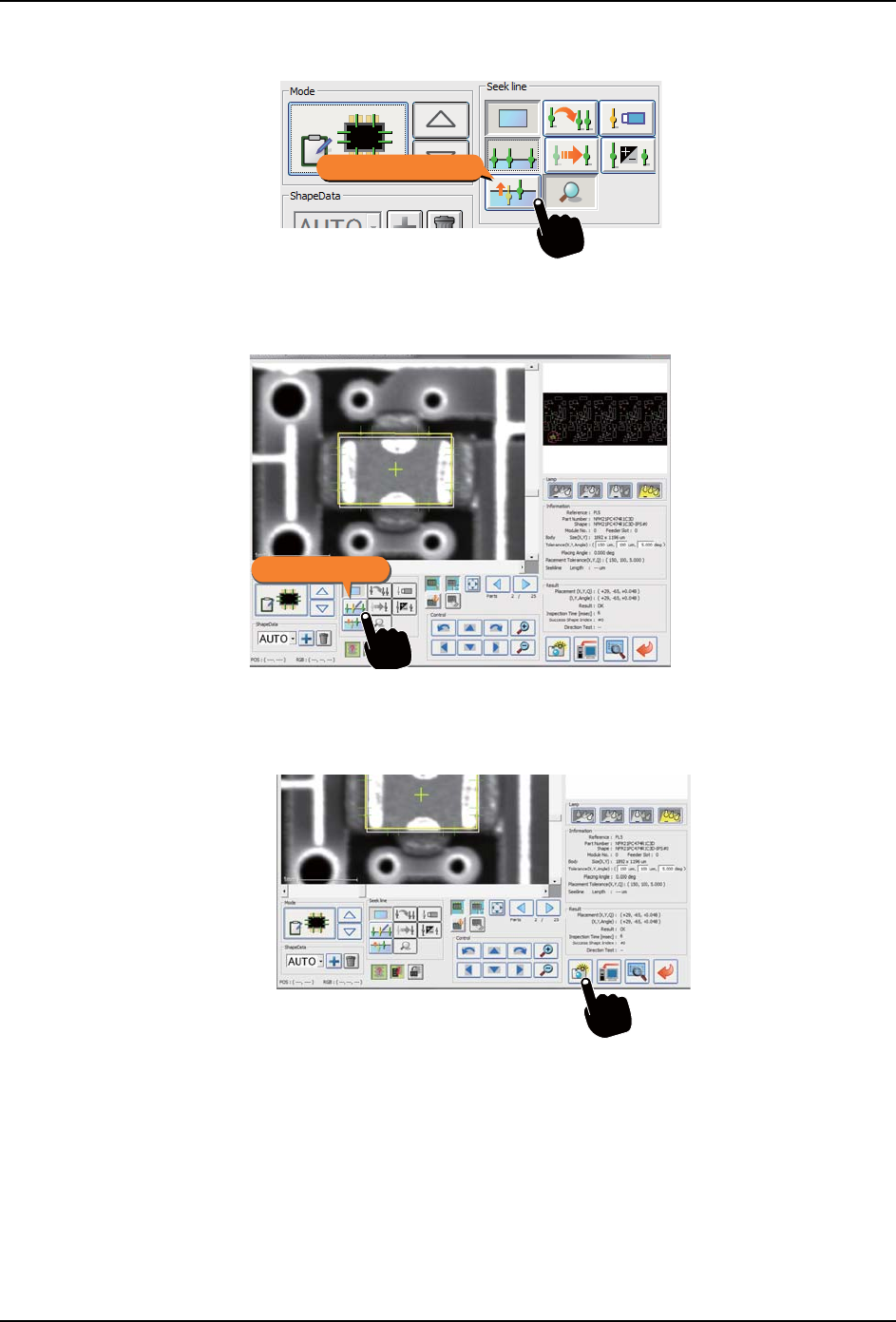

4. 配置了查找线后，请按下 [ 轮廓位置补正 ] 按钮。
备注 )轮廓位置补正是将查找线的中央补正到轮廓位置的功能。
5. 请按下 [ 查找线选择 ] 按钮。解除查找线的选择。
备注 )[ 查找线移动]或[查找线长度变更 ] 按钮处在 ON 状态时，请再次按下 [ 查找线选择
] 按钮。[ 选择 ]、[ 移动 ] 和 [ 长度变更 ] 按钮全部变成 OFF 状态。
6. 进行测试执行，确认是否能够正确地检出。
01NST-1680Sa
䕂ᒧԡ㕂㸹ℷ
01NST-1677Sb
ᶹᡒ㒓䗝ᢽ
01NST-1681Sb
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 159
6.3.7 示教数据编辑设定
对于不需要检查的元件，请在示教数据编辑模式中进行跳过设定。示教数据编辑设定是以外
形数据单位进行。

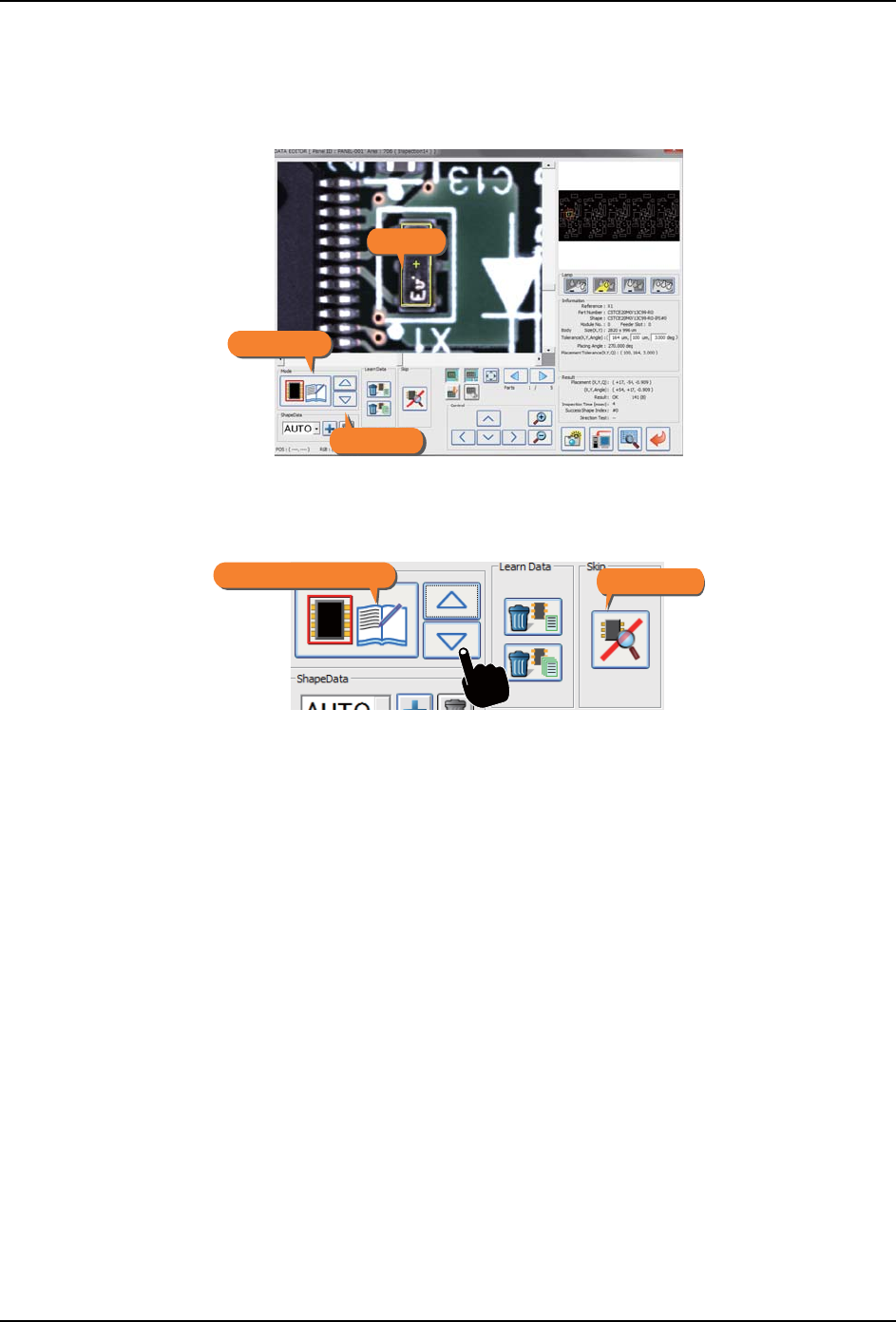

1. 请确认想要跳过检查的元件的矩形处在选择状态。（黄色矩形）
2. 按下 [ 模式切换 ] 按钮，将模式显示变成 [ 示教数据编辑模式 ]。
3. 请按下 [ 检查跳过 ] 按钮。
4. 确认被进行了跳过设定。
a. 确认矩形的颜色。如果从黄色变成了灰色，表示被设定了。
b. 想要解除设定时，请选择对象矩形，再次按下 [ 检查跳过 ] 按钮。
01NST-1258Sb
ᓣᰒ⼎
ᓣߛᤶ
ⶽᔶ
01NST-1259Sa
Ẕᶹ䏇䖛
⼎ᬭ᭄㓪䕥ᓣ
6. IH1 控制器的运用 INS-IH1-4.0S
160 IH1 使用说明书
6.3.8 通道 1 和通道 2 中运用了不同 Job 时的编辑
在通道 1 和通道 2 中，使用各自不同的 Job 进行着生产的时候，IH1 控制器的主画面切换到
正在进行电路板检查的一侧通道。
因此，编辑检查 Job 数据的时候，请在对象通道的电路板检查结束后，按下 [ 数据编辑 ] 按

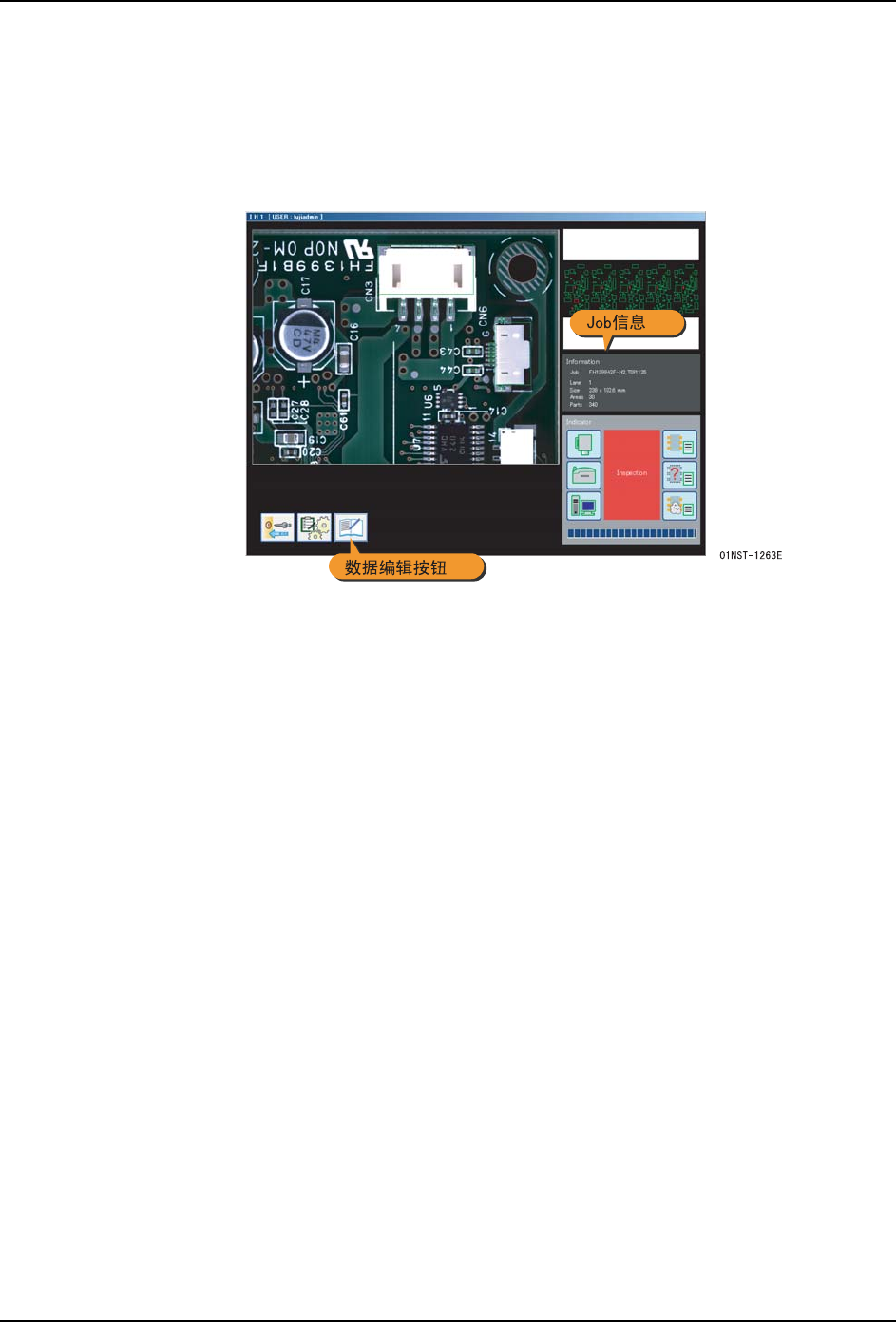

钮，打开检查数据编辑画面。
Job 信息的区域内显示 Job 名和通道号码等。请作为编辑检查 Job 数据时的参考。
