INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 115

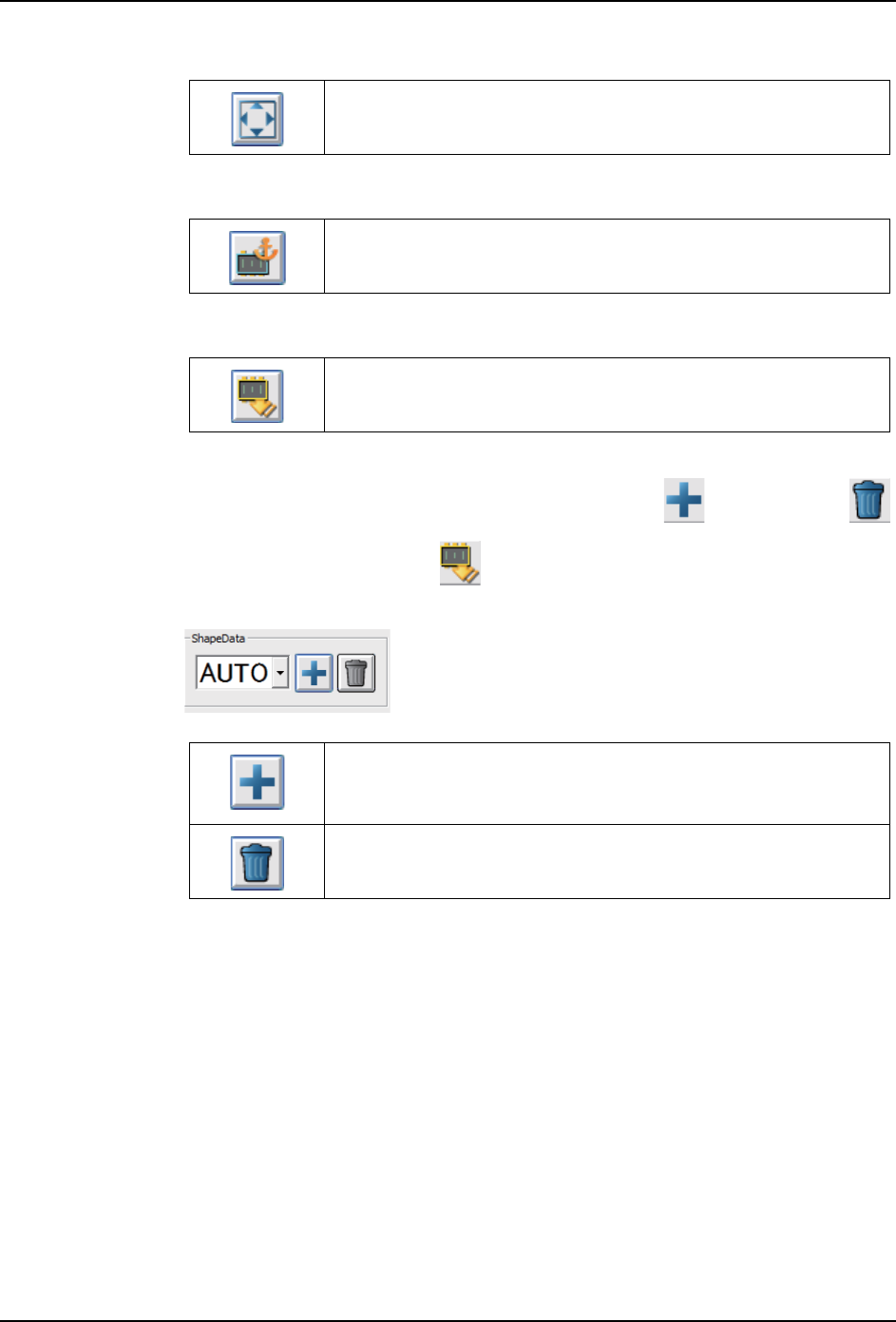

倍率自动调节键
锁定键
复制键
登录多个外形数据
选中需追加 / 删除外形数据的元件 （显示为黄色）后用操作键 追加、用删除键
删除外形数据。
如需复制外形数据，则请通过复制键 复制被选中的从 #0 开始的模式数据。
追加外形数据后，请为创建后的外形数据编辑检查数据。
倍率自动调节键
以最理想的倍率显示被选中的元件。
锁定键
用于锁定元件躯干位置。
复制键
从外形 #0 开始复制被选中的模式的数据。
追加外形数据
追加被选中元件的外形数据。
按从 #0 到 #4 的顺序依次追加外形数据，最多可登录 5 个外形数据。
删除外形数据
删除被选中的外形数据。
01NST-2686E
5. 基本操作 INS-IH1-4.0S
116 IH1 使用说明书

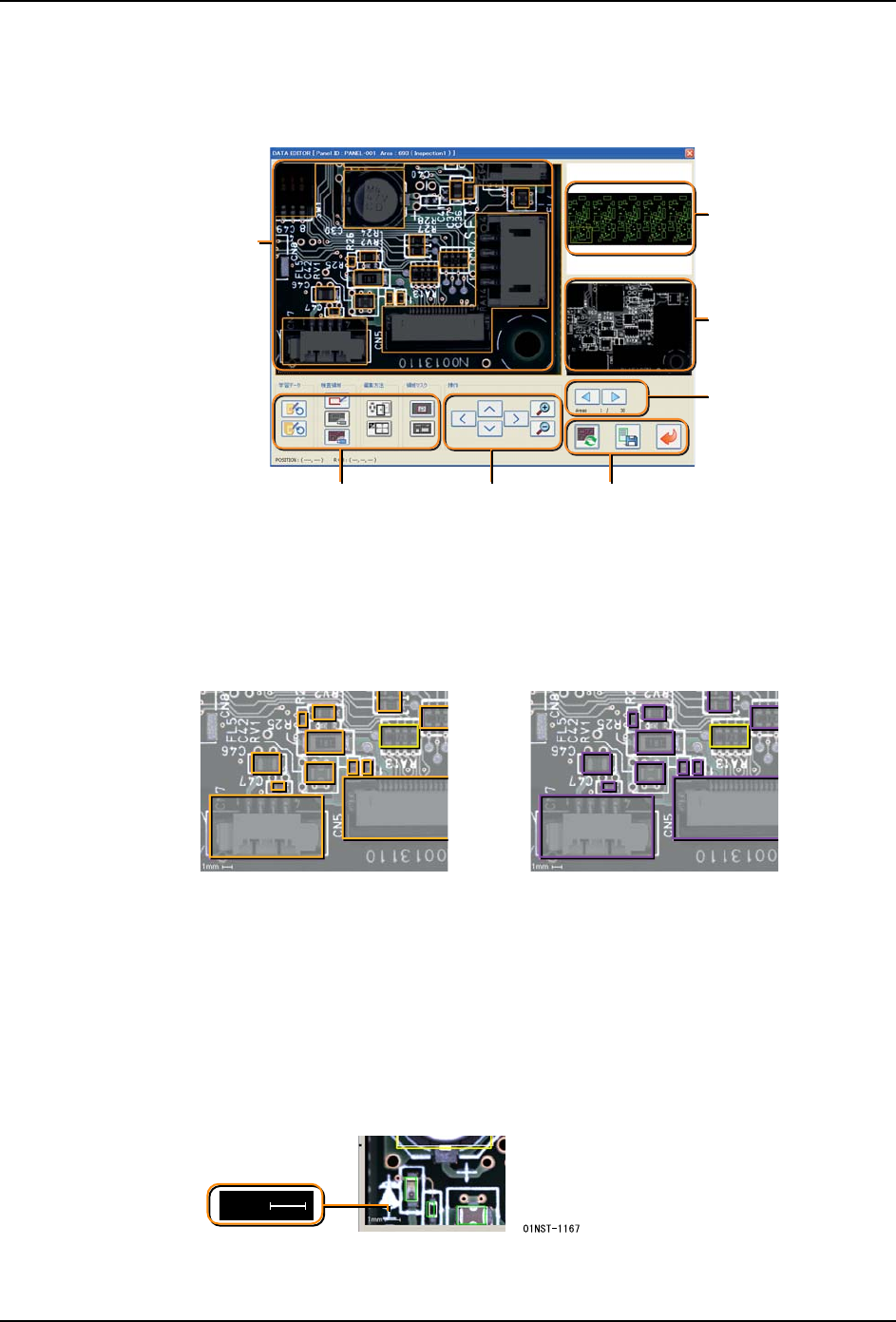

异物检查数据编辑画面的构成和操作
按下元件选择画面的 [ 异物检查数据编辑按钮 ] 后所显示的画面。在该画面上，设定执行电
路板上异物检查时的检查区域。
编辑影像
如下所示，显示元件的详细影像。
a. 以不同颜色的矩形显示区域编辑的状态。
b. 点击画面内的矩形，选择区域。
c. 点击矩形外的区域，或者再次点击所选择的区域，区域的选择就会被解除。
d. 在画面上双击，就会以双击处为中心放大画面。
e. 在画面左下方显示倍率的标尺。
167˯D
㓪䕥ᕅڣ
⬉䏃ᵓᭈԧᰒ⼎
খ㗗⬏䴶
㓪䕥᪡ ᕅڣ᪡
᭄᪡
ऎඳߛᤶ
01NST-1193S
咘㡆˖᠔䗝ᢽⱘऎඳDŽ
㋿㡆˖ⶽᔶݙᰃϡẔᶹⱘऎඳDŽ
ޓޓޓⶽᔶᰃẔᶹऎඳDŽ
䴲Ẕᶹऎඳ㓪䕥ᓣᯊ
˄㋿㡆ⱘⶽᔶ˅
咘㡆˖᠔䗝ᢽⱘऎඳDŽ
㡆˖ⶽᔶݙᰃẔᶹऎඳDŽ
Ẕᶹऎඳ㓪䕥ᓣᯊ
˄㡆ⱘⶽᔶ˅
1mm
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 117

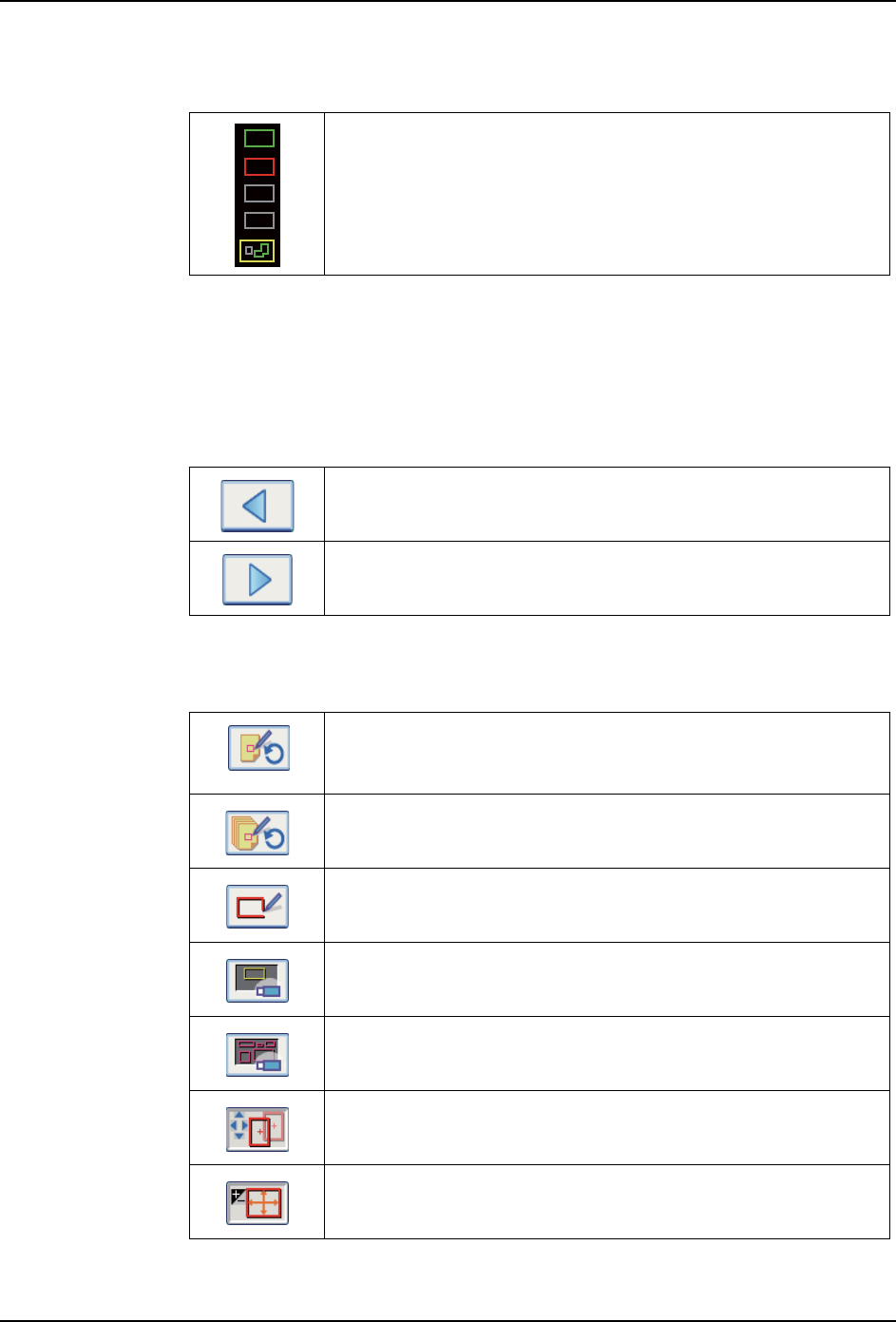

电路板整体图
显示电路板的整体图。标注了颜色的矩形的含义如下。
参考画面
参照区域编辑影像，并且显示进行检查的区域。
区域切换按钮
如果要切换影像显示，请按下该按钮。
编辑操作按钮
请根据目的，按下编辑操作按钮。
绿色：表示 OK 判定的检查结果。
红色：表示 NG 判定的检查结果。
亮灰色：表示未检查。
暗灰色：元件没有被选择。
黄色：表示编辑中的区域。选择画面后，区域就会被切换。
切换被影像显示的区域。（返回）
切换被影像显示的区域。（下一个）
示教数据初始化按钮
对于在区域编辑画面上所显示的区域，根据元件数据重新创建示教数
据。
全部示教数据初始化按钮
对于电路板整体的区域，根据元件数据重新创建示教数据。
新区域创建按钮
在区域编辑影像中追加新的检查区域。
区域删除按钮
删除在区域编辑影像中所选择的检查区域。
全部区域删除按钮
删除在区域编辑影像中所选择的全部检查区域。
移动按钮
将编辑模式设定为区域的移动。
尺寸变更按钮
将编辑模式设定为区域的尺寸变更。
