13.1.5复数 Shape 的使用例
例 1 方形芯片元件
(1) 照明设定

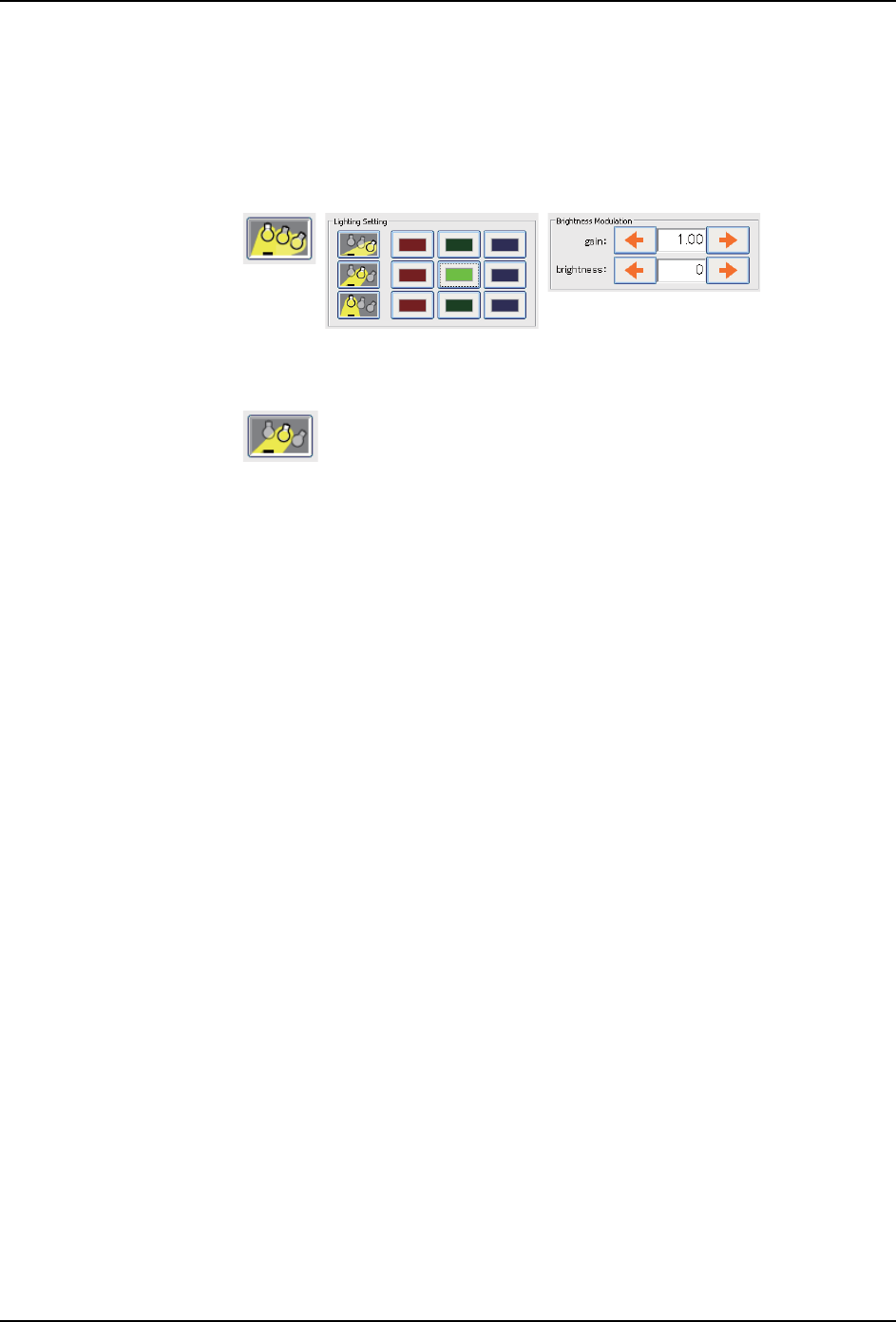

#0 设定 当元件为方形芯片时，一般情况下只要像下面一样进行设置就可以
稳定地进行处理。
#1设定 设定Vision Type 60使用元件的默认照射模式为侧射上段（下图）。
(2) 元件尺寸设定
#2 设定 通过同一 TopViewShape 对多个元件进行检查时，元件尺寸差异可
能会导致检查结果不正确。

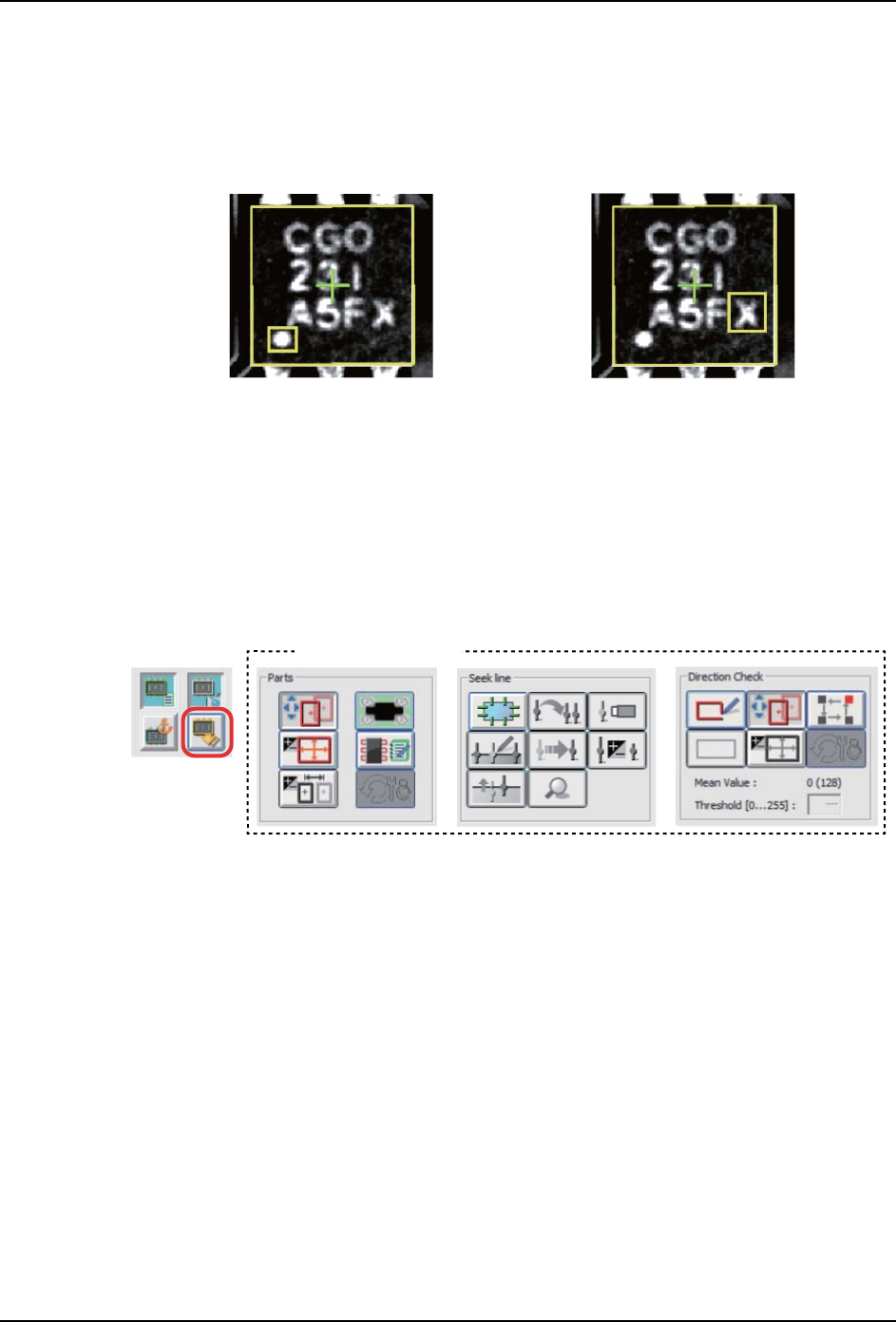

如果是类似情况，那么只要追加定义就可以获取稳定的结果。（请参考「其
他」- 「关于方形芯片的数据尺寸对结果的影响」）
01NST-2726E
INS-IH1-4.0S 13. 巧技全集
IH1 使用说明书 235
例 2 黑元件 （CSP）元件

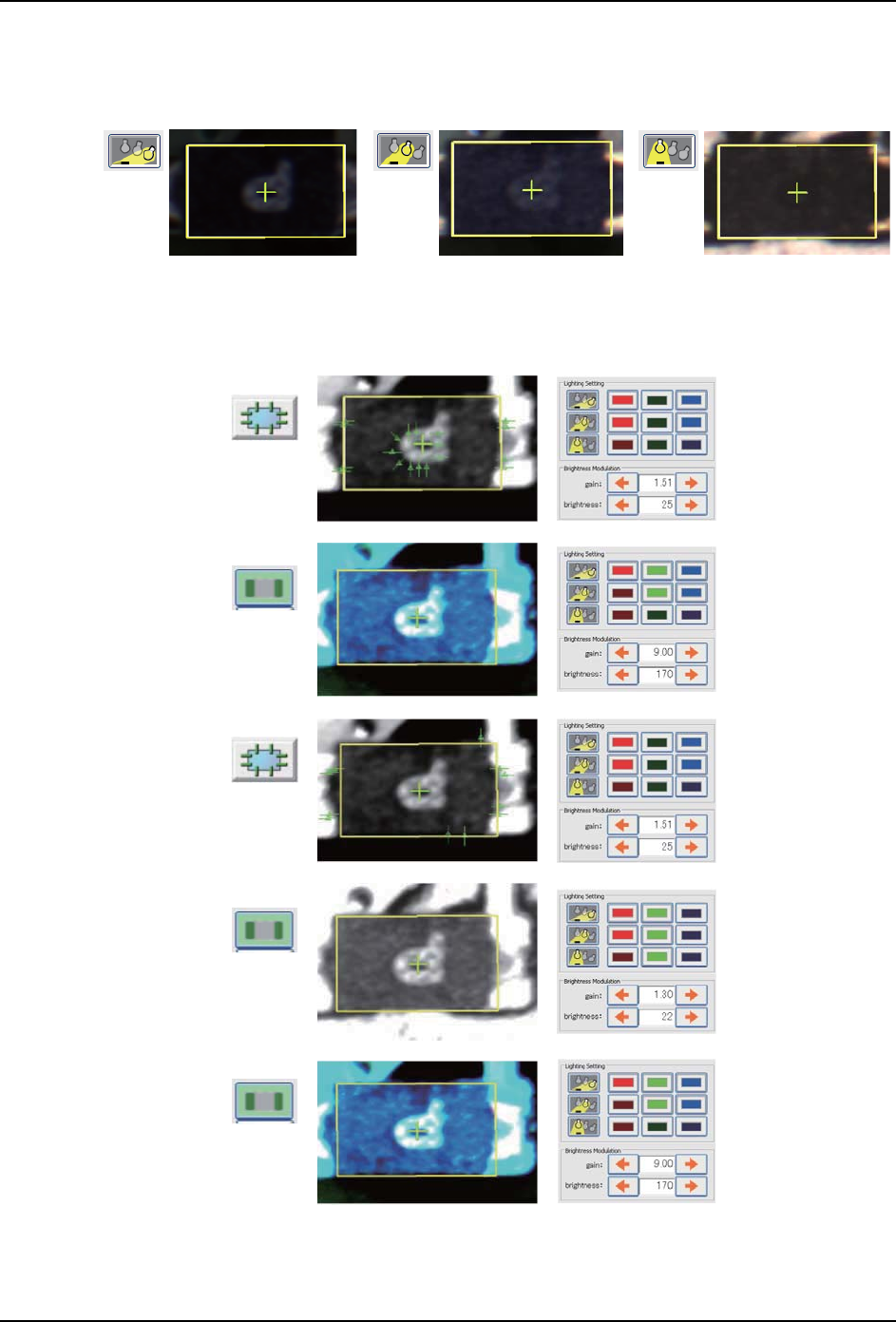

通常、通过切换照明并不能使处理变稳定。
照明方式的选项以及检查处理（元件类型）选项的组合最多可以预备 5 种。
下列实例表示误报率大幅减少。
01NST-2728
䇮ᇊ
䇮ᇊ
䇮ᇊ
䇮ᇊ
01NST-2729S
䇮ᇊ
13. 巧技全集 INS-IH1-4.0S
236 IH1 使用说明书
例 3 复数方向确认设定元件
针对一个 TopViewShape，方向确认只能定义一个。
如需定义多个方向确认，则需通过复数 TopViewShape 功能来进行对应。
追加多个方向确认的定义时以出现印刷偏移或印刷擦碰为前提。
13.1.6 创建复数 Shape 时的便捷功能 — 「复制功能」的介绍
复制功能是指可以将 #0 设定的内容复制到 #1 ～ #4 设定。（#1 ～ #4 设定的
内容无法被复制到其他的设定。
复制功能只能复制被选中的模式内的数据。（所有模式都包含照明设定。
无论哪种模式复制，检查位置偏移公差设定值都反映到所有 TopViewShape
内。
01NST-2730S
䇮ᇊ䇮ᇊ
01NST-2731S
གྷሯ䊗⁗ᕅδ〃ε
