INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 71
检查顺序的编辑

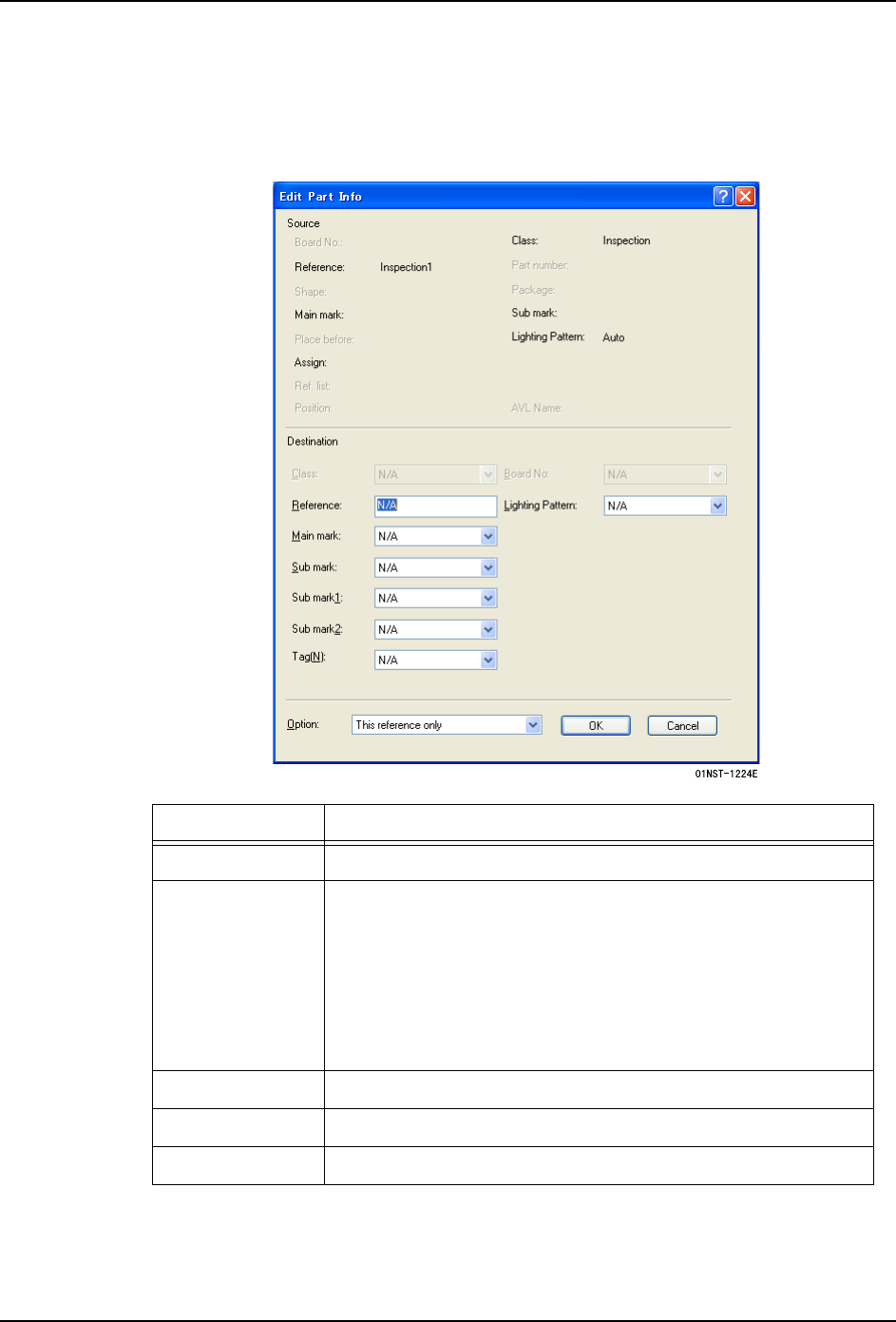

1. 请选择想要编辑的检查顺序，从右击菜单中选择 [Edit Part info]。显示 [Edit Part
info] 对话框。
2. 请编辑对话框内的各项目。编辑项目的详细内容请参照下表。
项目 说明
Reference 参考
Lighting Pattern 指定的检查区域的照明类型
Auto： 自动
Incident： 俯射光
Sidelight： 侧射光
Incident+Sidelight： 俯射光 + 侧射光
Main Mark 补正时使用的基准定位点 (Main)
Sub Mark 补正时使用的基准定位点 (Sub)
Tag 选择元件的未确认 (No)、已确认 (Yes)
4. Job 的设定 INS-IH1-4.0S
72 IH1 使用说明书
检查顺序的移动
1. 请选择想要移动的检查顺序，从右击菜单中选择 [Move Part]。显示 [Move Part] 对话
框。
2. 请编辑对话框内的各项目。编辑项目的详细内容请参照下表。
项目 说明
绝对位置 指定移动后距离电路板原点的坐标时选择。
相对位置 指定移动后距离现在的顺序位置的相对坐标时选择。
X 指定移动后的坐标 X。
Y 指定移动后的坐标 Y。
选项 不需要设定。
INS-IH1-4.0S 4. Job 的设定
IH1 使用说明书 73
检查顺序的删除
1. 请选择想要删除的检查顺序，从右击菜单中选择 [Delete Part]。显示 [[Delete Part]
对话框。
2. 点击 [OK] 后，就会显示元件的删除确认对话框。点击 [OK]，删除检查顺序。
4.2.4 关于异物检查模式
异物检查分为下面两种模式。
注意 ) 精细模式根据电路板的不同而经常发生虚报。
设定方法
1. 打开 Fuji Flexa 的 Job。
2. 请与检查的显示屏画面保持一致，选择 Job 信息栏的 ［Top］ 、或者 ［Bottom］标签
页。
3. 请双击在对象的模组名下面显示的 [Configuration] 。在视图中显示出机器名的窗口。
4. 请单击在 ［Machine Configuration］窗口下部的 [Modules] 标签页。
5. 请在 [Foreign Matter Check Mode] 上选择异物检查模式。
模式 说明
标准模式 对应尺寸大于 0603 芯片的异物检出模式
精细模式 对应尺寸大于 0402 芯片的异物检出模式
